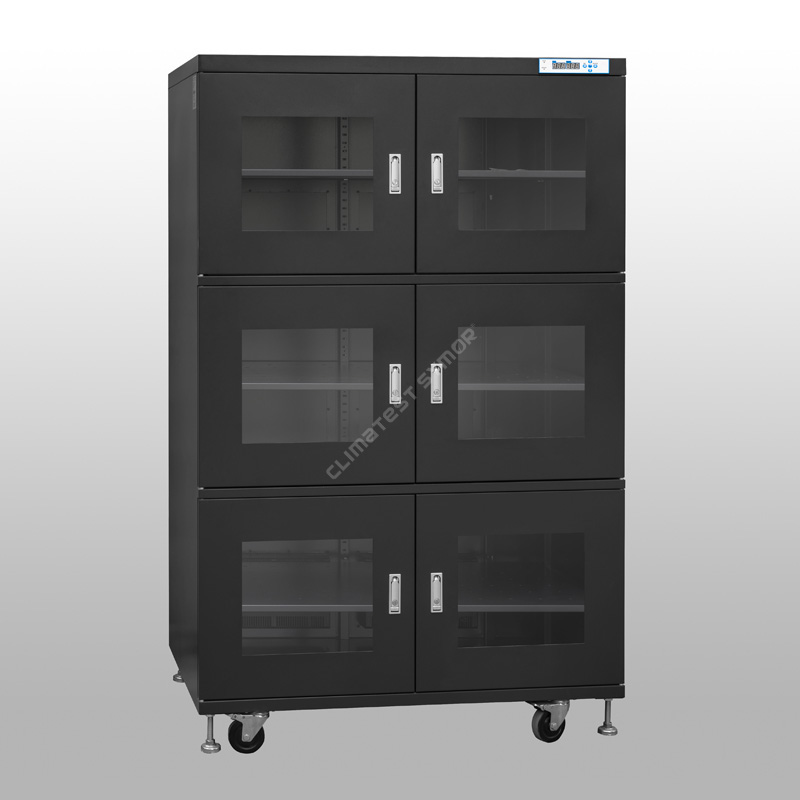

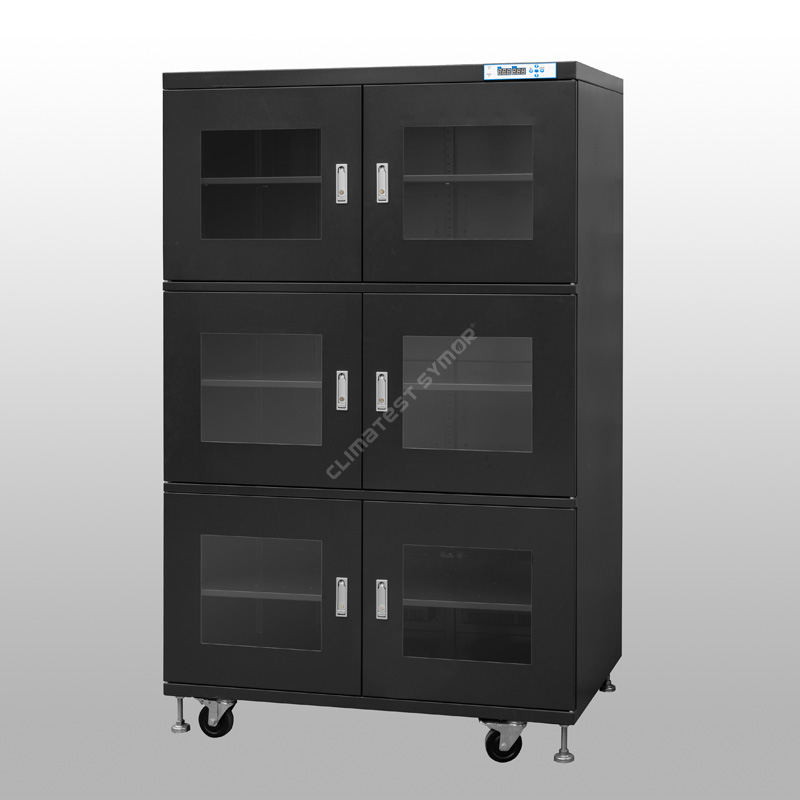

নিচে 1% RH শুকনো ক্যাবিনেটগুলি একটি শিল্প-গ্রেডের নিম্ন-আর্দ্রতা সঞ্চয় দ্রবণকে নির্দেশ করে, যা ক্যাবিনেটের ভিতরে আপেক্ষিক আর্দ্রতা (RH) একটি স্তরে বজায় রাখতে পারে।<1%.
মডেল: TDU1436BFD-6 প্রো
ক্ষমতা: 1436L
আর্দ্রতা:<1%RH
তাক: 5pcs, উচ্চতা সামঞ্জস্যযোগ্য
রঙ: গাঢ় নীল, ESD নিরাপদ
অভ্যন্তরীণ মাত্রা: W1198*D682*H1723 MM প্রতি স্তর
বাহ্যিক মাত্রা: W1200*D710*H1910 MM
বর্ণনা
1% এর নিচের আরএইচ ড্রাই ক্যাবিনেট এসএমটি উৎপাদন লাইনের জন্য অতি নিম্ন আর্দ্রতা সংরক্ষণ করে। সর্বাধিক উন্নত dehumidifying প্রযুক্তি ব্যবহার করে, ক্যাবিনেট একটি অত্যন্ত শুষ্ক বায়ুমণ্ডল তৈরি করে যা আর্দ্রতা-সংবেদনশীল উপাদানগুলিতে "পপকর্ন প্রভাব" প্রতিরোধ করে, তাদের ব্যবহারযোগ্য মেঝে জীবন প্রসারিত করে এবং ব্যয়বহুল নাইট্রোজেন বা ঘন ঘন উচ্চ-তাপমাত্রা বেকিংয়ের প্রয়োজনীয়তা দূর করে।
1% RH শুকনো ক্যাবিনেটের নীচে: স্পেসিফিকেশন
| মডেল | TDU1436BFD-6 প্রো |
| অভ্যন্তরীণ মাত্রা | W1198*D682*H1723 মিমি |
| বাহ্যিক মাত্রা | W1200*D710*H1910mm, ক্যাস্টর সহ |
| প্যাকিং মাত্রা | W1300*D800*H2100 MM |
| আর্দ্রতা পরিসীমা | <1% RH |
| আর্দ্রতা নির্ভুলতা | ±2.0% |
| তাক | 5 পিসি, উচ্চতা সামঞ্জস্যযোগ্য |
| ESD নিরাপদ ফাংশন | হ্যাঁ, 105-109Ω |
| শক্তি খরচ | গড় 32W/ঘন্টা |
| পাওয়ার সাপ্লাই | AC110V-120V, 220V-240V, 50HZ/60HZ |
| নেট ওজন | 150 কেজি |
| স্থূল ওজন | 205 কেজি |
| পরিবেষ্টিত তাপমাত্রা | +5°C~35°C |
| অবস্থা | শুষ্ক ক্যাবিনেটের সর্বোত্তম কর্মক্ষমতা পরিবেশ হল পরিবেষ্টিত তাপমাত্রা <25℃ এবং আপেক্ষিক আর্দ্রতা <60% RH |
1% আরএইচ ড্রাই ক্যাবিনেটের নীচে: বৈশিষ্ট্য
▸আপেক্ষিক আর্দ্রতা: <1% RH, MSL 4, 5, 5a, এবং 6-এর জন্য একটি অতি-নিম্ন আর্দ্রতা সঞ্চয়স্থান সমাধান প্রদান করে।

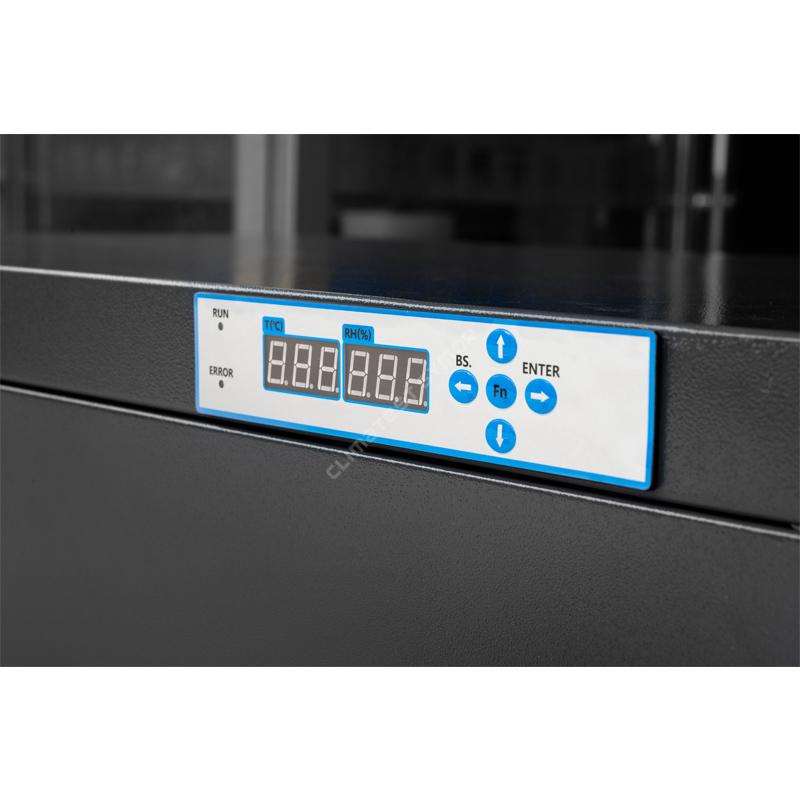

▸ডিজিটাল ডিসপ্লে: মাইক্রোকম্পিউটার-নিয়ন্ত্রিত LED HD ডিসপ্লে, ব্যবহারকারী-বান্ধব RH সেটিং, রিয়েল-টাইম মনিটরিং।
▸ESD-নিরাপদ: সারফেস অ্যান্টি-স্ট্যাটিক রেজিস্ট্যান্স 10⁵–10⁹ Ω।
▸ সামঞ্জস্যযোগ্য তাক: উচ্চতা সামঞ্জস্যযোগ্য, বিভিন্ন আকারের উপাদানের জন্য ক্যাটারিং।
▸মেমরি ফাংশন: পাওয়ার বিভ্রাটের পরে রিসেট করার দরকার নেই।
▸শক্তি সাশ্রয়ী: উচ্চ কার্যকর আর্দ্রতা নিয়ন্ত্রণ বজায় রাখার সময় শক্তি-সাশ্রয়।
কিভাবে dehumidify?
1% RH ড্রাই ক্যাবিনেটের ডিহিউমিডিফাইং নীতি হল "আণবিক চালনার মাধ্যমে শারীরিক শোষণ + চক্রাকার পুনর্জন্ম" (সবচেয়ে নির্ভরযোগ্য পদ্ধতি), সাধারণ TE কুলিং ড্রাই ক্যাবিনেট এমন অতি-নিম্ন আর্দ্রতার স্তরে পৌঁছাতে পারে না।
শোষণ প্রক্রিয়া: আণবিক sieves ক্যাবিনেটে শোষণকারী উপাদান হিসাবে ব্যবহার করা হয়; এই চালনীতে ন্যানোস্কেল মাইক্রোপোরগুলির একটি বিশাল নেটওয়ার্ক রয়েছে যা বাতাস থেকে জলের অণুগুলিকে শোষণ করে - অনেকটা জল শোষণকারী স্পঞ্জের মতো। একটি পাখা শুষ্ক এককগুলিতে আর্দ্র বাতাস টেনে নেয়, যেখানে জলের অণুগুলি শারীরিক শোষণের মধ্য দিয়ে যায় এবং শুকনো বাতাস পরবর্তীতে ক্যাবিনেটের অভ্যন্তরে ফিরে আসে।
পুনর্জন্মপ্রক্রিয়া:একবার আণবিক চালনীটি শোষণ স্যাচুরেশনে পৌঁছে গেলে, সিস্টেম স্বয়ংক্রিয়ভাবে নিম্ন-তাপমাত্রা গরম করা শুরু করে যাতে শোষিত জলের অণুগুলিকে জলীয় বাষ্পে রূপান্তরিত করা হয়, যা পরে ক্যাবিনেট থেকে বহিষ্কৃত হয়; আণবিক চালনী যার ফলে এর আর্দ্রতা-শোষণ ক্ষমতা পুনরুদ্ধার করে।
অভ্যন্তরীণ পরিবেশের সুনির্দিষ্ট নিয়ন্ত্রণ এবং পর্যবেক্ষণ নিশ্চিত করতে সুইজারল্যান্ড-আমদানিকৃত আপেক্ষিক আর্দ্রতা (RH) এবং তাপমাত্রা সেন্সর সহ 1% RH শুকনো ক্যাবিনেটগুলি উন্নত প্রযুক্তি গ্রহণ করে, আর্দ্রতা সেন্সরের যথার্থতা +/-2% RH। একটি স্থিতিশীল, কম-আর্দ্রতা পরিবেশ বজায় রাখার মাধ্যমে, শুষ্ক ক্যাবিনেটগুলি কার্যকরভাবে সংবেদনশীল জিনিসগুলিকে আর্দ্রতার ক্ষতিকর প্রভাব থেকে রক্ষা করে।
এসএমটি ইলেকট্রনিক্স ম্যানুফ্যাকচারিং-এ অ্যাপ্লিকেশন
IPC/JEDEC J-STD-033 মান অনুসারে MSL 4, 5, 5A, এবং 6 হিসাবে শ্রেণীবদ্ধ আর্দ্রতা সংবেদনশীল ডিভাইসের (MSD) জন্য 1% এর নীচে শুষ্ক ক্যাবিনেটগুলি অপরিহার্য:
▸প্রাথমিক ব্যবহারের ক্ষেত্রে: "পপকর্ন প্রভাব" প্রতিরোধ করা: রিফ্লো সোল্ডারিংয়ের সময় (পিক তাপমাত্রা ~260°C), প্লাস্টিকের IC প্যাকেজের ভিতরে আটকে থাকা আর্দ্রতা বাষ্পে পরিণত হয়, যার ফলে অভ্যন্তরীণ ফাটল এবং বিচ্ছিন্নতা সৃষ্টি হয়। আল্ট্রা-লো আর্দ্রতা সঞ্চয়স্থান সোল্ডারিংয়ের আগে এই আর্দ্রতা দূর করে।
▸ ফ্লোর লাইফ থামানো: যখন MSD গুলি তাদের সিল করা আর্দ্রতা বাধা ব্যাগ থেকে সরানো হয়, তখন তাদের "ফ্লোর লাইফ" ঘড়ি টিক টিক শুরু করে। এগুলিকে <1% RH ক্যাবিনেটে সংরক্ষণ করা কার্যকরভাবে এই টাইমারকে বিরতি দেয়, অব্যবহৃত উপাদানগুলিকে নিরাপদে সংরক্ষণ করতে এবং বেক না করে পরে পুনরায় ব্যবহার করার অনুমতি দেয়।
▸জারণ প্রতিরোধ করা: অতি-শুষ্ক বায়ুমণ্ডল উন্মুক্ত কপার প্যাড, সিলভার ফিনিস এবং সোল্ডারযোগ্য পৃষ্ঠের জারণ রোধ করে- বছরের পর বছর ধরে সোল্ডারযোগ্যতা সংরক্ষণ করে
|
সাধারণ স্টোরেজ |
রিফ্লো প্রক্রিয়া |
||
|
|
|
|
|
|
পরিবেষ্টিত আর্দ্রতা প্যাকেজগুলির মধ্যে প্রবেশ করে। |
গরম করার সময়, জলের বাষ্পের চাপ বৃদ্ধি পায়, যা ডাই এবং রজনকে আলাদা করে। |
জলের বাষ্প গরম করার অধীনে প্রসারিত হতে থাকে, প্যাকেজগুলিকে উড়িয়ে দেয়। |
জলের বাষ্প প্যাকেজগুলিকে ভেঙে দেয়, যার ফলে মাইক্রো-ক্র্যাকিং হয়। |
ফ্লোর লাইফ বলতে বোঝায় সর্বাধিক অনুমোদিত সময় যেটি একটি MSD (আর্দ্রতা-সংবেদনশীল ডিভাইস) একটি আদর্শ কারখানার পরিবেশে (≤30°C / 60% RH), আর্দ্রতা-বাধা ভ্যাকুয়াম ব্যাগ থেকে সরিয়ে ফেলার পরে, প্লেসমেন্ট এবং রিফ্লো সোল্ডারিংয়ের জন্য এখনও নিরাপদ থাকে।
আবেদনের পদ্ধতি: একবার MSL স্তর 4-6 উপাদানগুলি তাদের ভ্যাকুয়াম ব্যাগ থেকে সরানো হয়ে গেলে, মাউন্টিং এবং রিফ্লো সোল্ডারিং প্রক্রিয়াগুলি নির্দিষ্ট ফ্লোর লাইফের মধ্যে সম্পন্ন না হলে, সেগুলিকে অবিলম্বে 1% এর নীচে RH শুষ্ক ক্যাবিনেটে স্থাপন করতে হবে। <1% RH-এর এই অতি-নিম্ন আর্দ্রতার পরিবেশে, উপাদানগুলির আর্দ্রতা শোষণ প্রক্রিয়া কার্যকরভাবে "পজ" করা হয় এবং অবশিষ্ট মেঝে জীবন শেষ হয়ে যায়, শুষ্ক ক্যাবিনেট কোন প্রাক-বেকিং উপলব্ধি করে না, যা সরাসরি ব্যবহারের জন্য লাইনে লোড করা যেতে পারে, যার ফলে উল্লেখযোগ্যভাবে উত্পাদন দক্ষতা বৃদ্ধি পায়।
রিয়েলটাইম আর্দ্রতা প্রোফাইল(পরিবেষ্টিত আর্দ্রতা 60% RH, লোড নেই):
প্রতিবার 30 সেকেন্ডের জন্য দরজা খুলুন, তারপর বন্ধ করুন:
দরজা খোলা ছাড়া দীর্ঘমেয়াদী স্টোরেজ:
শিপিংয়ের আগে রিয়েলটাইম আর্দ্রতা পরিমাপ
আমরা শিপিং আউট করার আগে নীচের 1% RH ড্রাই ক্যাবিনেটকে পুনরায় পরিমাপ করতে এবং ক্রমাঙ্কন শংসাপত্র ইস্যু করতে উচ্চ-নির্ভুলতা রোট্রোনিক্স হাইগ্রোমিটার ব্যবহার করি, আমরা প্রতিটি ক্যাবিনেটকে সাবধানতার সাথে ডিবাগ করি এবং নিশ্চিত করি যে তারা গ্রাহকের হাতে আসার পরে সবকিছু ঠিকঠাকভাবে কাজ করে, এটিও একটি দায়িত্ব, গুণমান নিয়ন্ত্রণ সম্পর্কে Symor উদ্বেগ এবং গ্রাহকদের প্রতিক্রিয়া কেন আমরা এই শুষ্ক ক্যাবিন ব্যবহার করে আমাদের গ্রাহকদের প্রতিক্রিয়ার কারণ মনে করি। পুনরাবৃত্তি আদেশ রাখুন।
শুকনো ক্যাবিনেট এবং নাইট্রোজেন ক্যাবিনেটের মধ্যে পার্থক্য:
▸শুকানোর ক্যাবিনেটগুলি ডিহ্যুমিডিফাই করার জন্য শুষ্ক ইউনিট ব্যবহার করে, ব্যবহারযোগ্য নয়, প্রতিস্থাপন করা হয় না এবং তারা আর্দ্রতা শুষে নেয় এবং স্বয়ংক্রিয়ভাবে বাইরের দিকে ডিসচার্জ করে।
▸ নাইট্রোজেন ক্যাবিনেটগুলি কম-আর্দ্রতা এবং কম-অক্সিজেন স্তরের স্টোরেজ অ্যাপ্লিকেশনে পৌঁছানোর জন্য নাইট্রোজেন শুদ্ধকরণ ব্যবহার করে, N2 গ্যাস ব্যবহারযোগ্য।
<1% আরএইচ ড্রাই ক্যাবিনেটের প্রয়োজনীয় উপাদান:
▸ICs, BGAs, QFPs, এবং MSL 5/6 সহ সমস্ত SMD উপাদান
▸ বেয়ার পিসিবি (জারণ এবং আর্দ্রতা শোষণ প্রতিরোধ করে)
▸3D প্রিন্টার ধাতব গুঁড়ো (হাইগ্রোস্কোপিক এবং প্রতিক্রিয়াশীল)
শিল্প মান সঙ্গে সম্মতি
নীচে 1% RH শুকনো ক্যাবিনেটগুলি পূরণ বা অতিক্রম করার জন্য ডিজাইন করা হয়েছে:
IPC/JEDEC J-STD-033 MSD গুলি হ্যান্ডলিং, প্যাকিং এবং স্টোরেজ
IPC-1601
IEC 61340-5-1 ESD নিয়ন্ত্রণ (ESD-নিরাপদ মডেলের জন্য)
আমাদের কাছ থেকে কে কিনবে?
Symor কম-আর্দ্রতা নিয়ন্ত্রিত ক্যাবিনেট বিশ্ব-বিখ্যাত সেমিকন্ডাক্টর এবং ইলেকট্রনিক নির্মাতাদের কাছে বিক্রি করে, যেমন Micron, ST ইলেকট্রনিক্স, Phoenix সেমিকন্ডাক্টর, REC Solar, Wistron, Foxconn, এবং Stanford, Illinois, ETH Zürich........আমাদের শুকনো ক্যাবিনেট ক্লায়েন্টদের সাহায্য করে:
▸অ্যাড্রেস কোর পেইন পয়েন্ট: MSD (আর্দ্রতা-সংবেদনশীল ডিভাইস) ব্যবস্থাপনার চ্যালেঞ্জগুলি সম্পূর্ণরূপে সমাধান করা
▸খরচ হ্রাস করুন এবং একত্রিতভাবে দক্ষতা উন্নত করুন: বিনিয়োগের উপর একটি উল্লেখযোগ্য রিটার্ন নিয়ে এসেছে (ROI)
▸অসাধারণ পণ্য কর্মক্ষমতা: স্থিতিশীল এবং নির্ভরযোগ্য আর্দ্রতা নিয়ন্ত্রণ প্রযুক্তি
নীচে 1% RH শুকনো ক্যাবিনেট সম্পর্কে আরও বিশদ বিবরণের জন্য, অনুগ্রহ করে আমাদের ওয়েবসাইট দেখুনwww.climatetsymor.com, অথবা sales@climatetsymor.com এ একটি ইমেল পাঠান। আমরা যত তাড়াতাড়ি সম্ভব আপনাকে উত্তর দেব এবং সম্ভাব্য সহযোগিতাকে স্বাগত জানাব।
