নিম্ন আর্দ্রতা নিয়ন্ত্রণ শুষ্ক ক্যাবিনেটগুলি 1% এর নিচে একটি স্তরে ক্যাবিনেটের ভিতরে আপেক্ষিক আর্দ্রতা (RH) বজায় রাখতে সক্ষম একটি শিল্প-গ্রেড শুকানোর স্টোরেজ ডিভাইসকে বোঝায়।
মডেল: TDU1436AFD-4 প্রো
ক্ষমতা: 1436L
আর্দ্রতা:<1%RH
তাক: 5pcs, উচ্চতা সামঞ্জস্যযোগ্য
রঙ: গাঢ় নীল, ESD নিরাপদ
অভ্যন্তরীণ মাত্রা: W1198*D682*H1723 MM প্রতি স্তর
বাহ্যিক মাত্রা: W1200*D710*H1910 MM
বর্ণনা
<1% RH কম আর্দ্রতা নিয়ন্ত্রণ শুষ্ক ক্যাবিনেটগুলি প্রাথমিকভাবে উচ্চ আর্দ্রতা সংবেদনশীলতা স্তরের (MSL)-এর অধীনে শ্রেণীবদ্ধ বৈদ্যুতিন উপাদানগুলির জন্য ডিজাইন করা হয়েছে—বিশেষত স্তর 4, 5, 5a, এবং 6৷ এই অতি-নিম্ন আর্দ্রতা স্টোরেজ ক্যাবিনেটগুলি ধারাবাহিকভাবে বজায় রাখতে সক্ষম, যেখানে IP/C-এর সাথে আন্তর্জাতিক মানসম্পন্ন আইপি/ইসি দ্বারা <1% RHইসি পরিবেশন J-STD-033।
কম আর্দ্রতা নিয়ন্ত্রণ শুষ্ক ক্যাবিনেট: স্পেসিফিকেশন
| মডেল | TDU1436BFD-6 |
| অভ্যন্তরীণ মাত্রা | W1198*D682*H1723 মিমি |
| বাহ্যিক মাত্রা | W1200*D710*H1910mm, ক্যাস্টর সহ |
| প্যাকিং মাত্রা | W1300*D800*H2100 MM |
| আর্দ্রতা পরিসীমা | <1% RH |
| আর্দ্রতা নির্ভুলতা | ±2.0% |
| তাক | 5 পিসি, উচ্চতা সামঞ্জস্যযোগ্য |
| ESD নিরাপদ ফাংশন | হ্যাঁ, 105-109Ω |
| শক্তি খরচ | গড় 32W/ঘন্টা |
| পাওয়ার সাপ্লাই | AC110V-120V, 220V-240V, 50HZ/60HZ |
| নেট ওজন | 150 কেজি |
| স্থূল ওজন | 205 কেজি |
| পরিবেষ্টিত তাপমাত্রা | +5°C~35°C |
| অবস্থা | শুষ্ক ক্যাবিনেটের সর্বোত্তম কর্মক্ষমতা পরিবেশ হল পরিবেষ্টিত তাপমাত্রা <25℃ এবং আপেক্ষিক আর্দ্রতা <60% RH |
কম আর্দ্রতা নিয়ন্ত্রণ শুকনো ক্যাবিনেট: বৈশিষ্ট্য
▸আপেক্ষিক আর্দ্রতা: <1% RH, MSL 4, 5, 5a, এবং 6-এর জন্য একটি অতি-নিম্ন আর্দ্রতা সঞ্চয়স্থান সমাধান প্রদান করে।

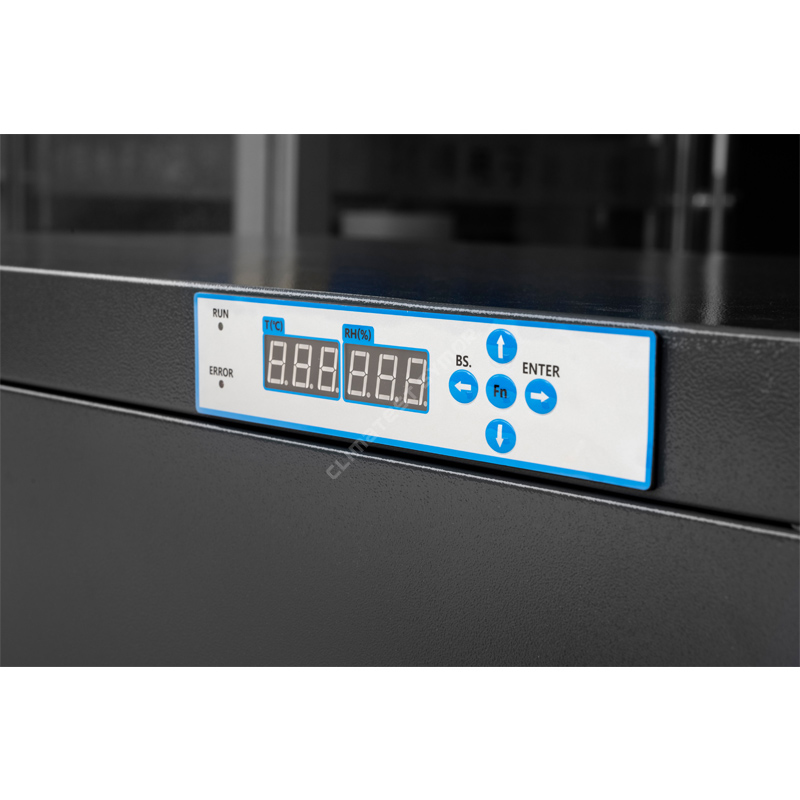

▸ডিজিটাল ডিসপ্লে: মাইক্রোকম্পিউটার-নিয়ন্ত্রিত LED HD ডিসপ্লে, ব্যবহারকারী-বান্ধব RH সেটিং, রিয়েল-টাইম মনিটরিং।
▸ESD-নিরাপদ: সারফেস অ্যান্টি-স্ট্যাটিক রেজিস্ট্যান্স 10⁵–10⁹ Ω।
▸ সামঞ্জস্যযোগ্য তাক: উচ্চতা সামঞ্জস্যযোগ্য, বিভিন্ন আকারের উপাদানের জন্য ক্যাটারিং।
▸মেমরি ফাংশন: পাওয়ার বিভ্রাটের পরে রিসেট করার দরকার নেই।
▸শক্তি সাশ্রয়ী: উচ্চ কার্যকর আর্দ্রতা নিয়ন্ত্রণ বজায় রাখার সময় শক্তি-সাশ্রয়।
কিভাবে dehumidify?
<1%RH কম আর্দ্রতা নিয়ন্ত্রণ শুষ্ক ক্যাবিনেটের dehumidifying নীতি হল "আণবিক sieves + চক্রাকার পুনর্জন্মের মাধ্যমে শারীরিক শোষণ" (সবচেয়ে নির্ভরযোগ্য পদ্ধতি), সাধারণ TE শীতল শুষ্ক ক্যাবিনেট এই ধরনের অতি-নিম্ন আর্দ্রতার স্তরে পৌঁছাতে পারে না।
শোষণ প্রক্রিয়া: আণবিক sieves ক্যাবিনেটে শোষণকারী উপাদান হিসাবে ব্যবহার করা হয়; এই চালনীতে ন্যানোস্কেল মাইক্রোপোরগুলির একটি বিশাল নেটওয়ার্ক রয়েছে যা বাতাস থেকে জলের অণুগুলিকে শোষণ করে - অনেকটা জল শোষণকারী স্পঞ্জের মতো। একটি পাখা শুষ্ক এককগুলিতে আর্দ্র বাতাস টেনে নেয়, যেখানে জলের অণুগুলি শারীরিক শোষণের মধ্য দিয়ে যায় এবং শুকনো বাতাস পরবর্তীতে ক্যাবিনেটের অভ্যন্তরে ফিরে আসে।
পুনর্জন্মপ্রক্রিয়া:একবার আণবিক চালনীটি শোষণ স্যাচুরেশনে পৌঁছে গেলে, সিস্টেম স্বয়ংক্রিয়ভাবে নিম্ন-তাপমাত্রা গরম করা শুরু করে যাতে শোষিত জলের অণুগুলিকে জলীয় বাষ্পে রূপান্তরিত করা হয়, যা পরে ক্যাবিনেট থেকে বহিষ্কৃত হয়; আণবিক চালনী যার ফলে এর আর্দ্রতা-শোষণ ক্ষমতা পুনরুদ্ধার করে।
<1% RH কম আর্দ্রতা নিয়ন্ত্রণ শুষ্ক ক্যাবিনেটগুলি সুইজারল্যান্ড-আমদানিকৃত আপেক্ষিক আর্দ্রতা (RH) এবং তাপমাত্রা সেন্সর সহ অভ্যন্তরীণ পরিবেশের সুনির্দিষ্ট নিয়ন্ত্রণ এবং পর্যবেক্ষণ নিশ্চিত করতে উন্নত প্রযুক্তি গ্রহণ করে, আর্দ্রতা সেন্সরের যথার্থতা +/-2% RH। একটি স্থিতিশীল, কম-আর্দ্রতা পরিবেশ বজায় রাখার মাধ্যমে, শুষ্ক ক্যাবিনেটগুলি কার্যকরভাবে সংবেদনশীল জিনিসগুলিকে আর্দ্রতার ক্ষতিকর প্রভাব থেকে রক্ষা করে, যেমন জারা, ছাঁচ এবং অবক্ষয়।
এসএমটি সমাবেশে কম আর্দ্রতা নিয়ন্ত্রণ শুষ্ক ক্যাবিনেট
SMT (সারফেস মাউন্ট টেকনোলজি) শিল্পে, <1% RH ড্রাই ক্যাবিনেটের প্রাথমিক প্রয়োগ হল আর্দ্রতা সংবেদনশীল ডিভাইস (MSDs) এর বিশেষ ব্যবস্থাপনা এবং নিয়ন্ত্রণ, যাতে রিফ্লো সোল্ডারিংয়ের আগে তারা একেবারে শুষ্ক থাকে তা নিশ্চিত করে, যার ফলে "পপকর্ন প্রভাব" দ্বারা সৃষ্ট উপাদানের ক্ষতি প্রতিরোধ করা হয়।
|
সাধারণ স্টোরেজ |
রিফ্লো প্রক্রিয়া |
||
|
|
|
|
|
|
পরিবেষ্টিত আর্দ্রতা প্যাকেজগুলির মধ্যে প্রবেশ করে। |
গরম করার সময়, জলের বাষ্পের চাপ বৃদ্ধি পায়, যা ডাই এবং রজনকে আলাদা করে। |
জলের বাষ্প গরম করার অধীনে প্রসারিত হতে থাকে, প্যাকেজগুলিকে উড়িয়ে দেয়। |
জলের বাষ্প প্যাকেজগুলিকে ভেঙে দেয়, যার ফলে মাইক্রো-ক্র্যাকিং হয়। |
ফ্লোর লাইফ বলতে বোঝায় সর্বাধিক অনুমোদিত সময় যেটি একটি MSD (আর্দ্রতা-সংবেদনশীল ডিভাইস) একটি আদর্শ কারখানার পরিবেশে (≤30°C / 60% RH), আর্দ্রতা-বাধা ভ্যাকুয়াম ব্যাগ থেকে সরিয়ে ফেলার পরে, প্লেসমেন্ট এবং রিফ্লো সোল্ডারিংয়ের জন্য এখনও নিরাপদ থাকে।
আবেদনের পদ্ধতি: একবার MSL স্তর 4-6 উপাদানগুলি তাদের ভ্যাকুয়াম ব্যাগ থেকে সরানো হয়ে গেলে, মাউন্টিং এবং রিফ্লো সোল্ডারিং প্রক্রিয়াগুলি নির্দিষ্ট ফ্লোর লাইফের মধ্যে সম্পন্ন না হলে, সেগুলিকে অবিলম্বে <1% RH শুষ্ক স্টোরেজ ক্যাবিনেটে স্থাপন করতে হবে। <1% RH-এর এই অতি-নিম্ন আর্দ্রতার পরিবেশে, উপাদানগুলির আর্দ্রতা শোষণ প্রক্রিয়া কার্যকরভাবে "পজ" করা হয় এবং অবশিষ্ট মেঝে জীবন শেষ হয়ে যায়, শুষ্ক ক্যাবিনেট কোন প্রাক-বেকিং উপলব্ধি করে না, যা সরাসরি ব্যবহারের জন্য লাইনে লোড করা যেতে পারে, যার ফলে উল্লেখযোগ্যভাবে উত্পাদন দক্ষতা বৃদ্ধি পায়।
রিয়েলটাইম আর্দ্রতা প্রোফাইল(পরিবেষ্টিত আর্দ্রতা 60% RH, লোড নেই):

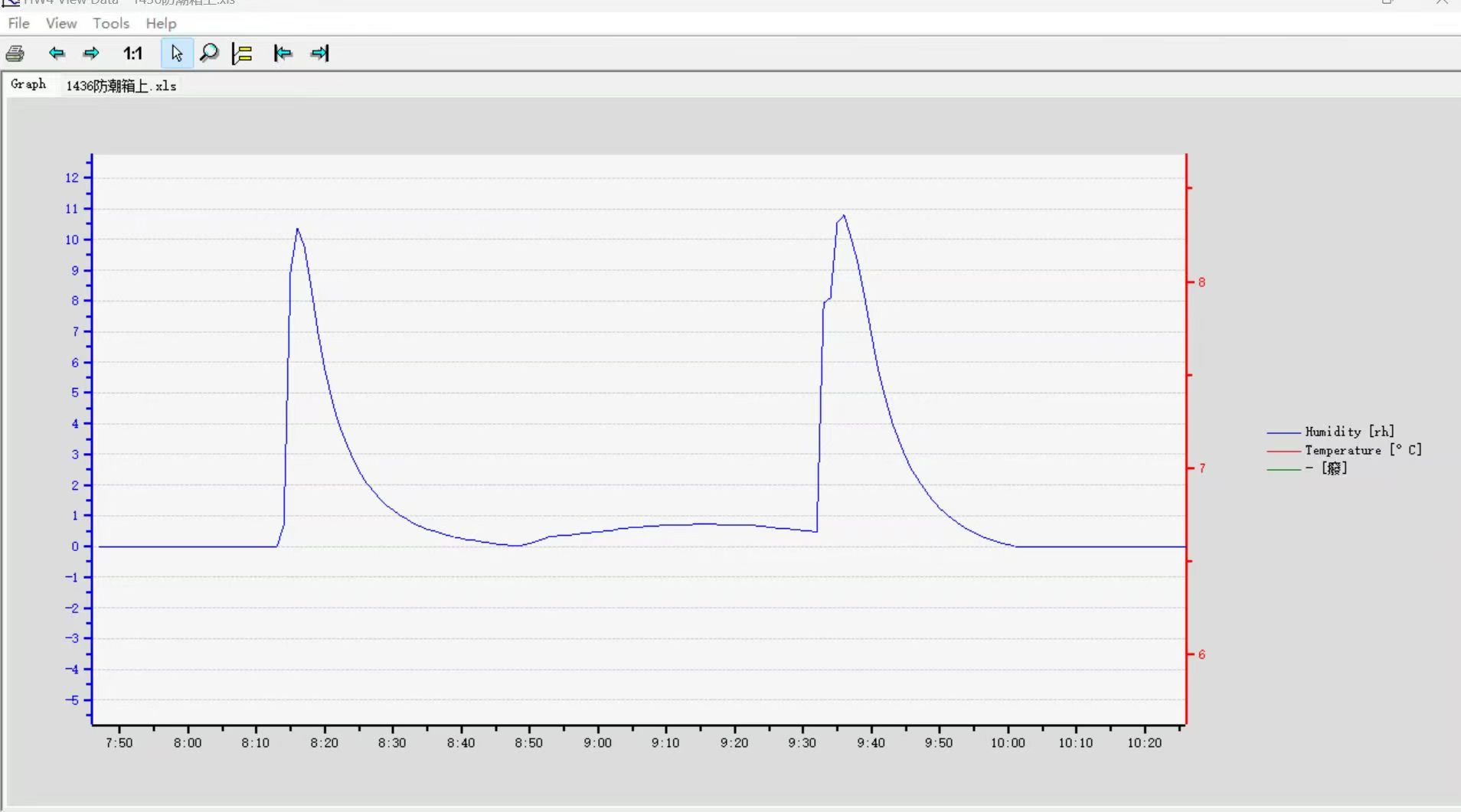

প্রতিবার 30 সেকেন্ডের জন্য দরজা খুলুন, তারপর বন্ধ করুন:

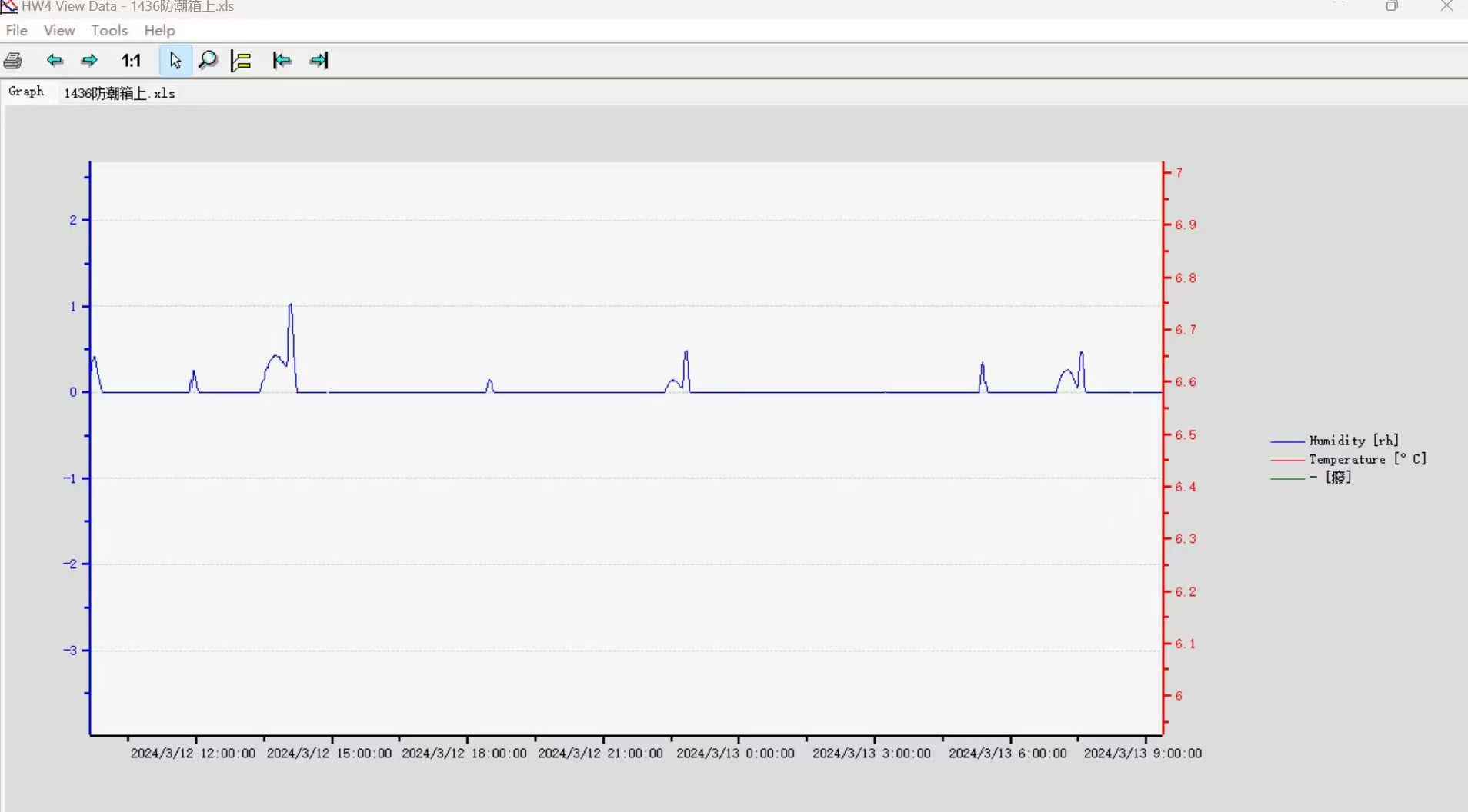

দরজা খোলা ছাড়া দীর্ঘমেয়াদী স্টোরেজ:
শিপিংয়ের আগে রিয়েলটাইম আর্দ্রতা পরিমাপ
আমরা শিপিং আউট করার আগে <1% RH ড্রাই ক্যাবিনেট পুনরায় পরিমাপ করতে এবং ক্রমাঙ্কন শংসাপত্র ইস্যু করতে উচ্চ-নির্ভুলতা রোট্রোনিক্স হাইগ্রোমিটার ব্যবহার করি, আমরা প্রতিটি ক্যাবিনেটকে সাবধানে ডিবাগ করি এবং নিশ্চিত করি যে তারা গ্রাহকের হাতে পৌঁছানোর পরে সবকিছু ঠিকঠাকভাবে কাজ করছে, এটিও একটি দায়িত্ব, গুণগত নিয়ন্ত্রণের বিষয়ে Symor উদ্বেগ এবং গ্রাহকদের প্রতিক্রিয়া কেন আমরা এই শুষ্ক ক্যাবিন ব্যবহার করে অনেকগুলি গ্রাহকের প্রতিক্রিয়া মনে করি। আদেশ
কম আর্দ্রতা শুকনো ক্যাবিনেট এবং নাইট্রোজেন ক্যাবিনেটের মধ্যে পার্থক্য:
▸নিম্ন আর্দ্রতা শুকানোর ক্যাবিনেটগুলি ডিহ্যুমিডিফাই করার জন্য শুষ্ক ইউনিটগুলি ব্যবহার করে, কোনও ব্যবহারযোগ্য জিনিস নেই, কোনও প্রতিস্থাপন নেই, এবং তারা আর্দ্রতা শোষণ করে এবং এটি স্বয়ংক্রিয়ভাবে বাইরের দিকে নিঃসরণ করে।
▸ নাইট্রোজেন শুদ্ধ করার ক্যাবিনেটগুলি কম-আর্দ্রতা এবং কম-অক্সিজেন স্তরের স্টোরেজ অ্যাপ্লিকেশনে পৌঁছানোর জন্য নাইট্রোজেন গ্যাস ব্যবহার করে, N2 গ্যাস ব্যবহারযোগ্য।
<1% RH কম আর্দ্রতা নিয়ন্ত্রণ শুষ্ক ক্যাবিনেট: আবেদন
▸সেমিকন্ডাক্টর এবং ইলেকট্রনিক্স ম্যানুফ্যাকচারিং:
. ওয়েফারস/চিপস/বিজিএ/পিসিবি: আর্দ্রতা-সংবেদনশীল উপাদানগুলির জন্য একটি আর্দ্রতা সংবেদনশীলতা স্তর (এমএসএল) 2a থেকে 5a পর্যন্ত, সোল্ডারিংয়ের সময় অভ্যন্তরীণ আর্দ্রতার দ্রুত বাষ্পীকরণের ফলে সৃষ্ট "পপকর্ন প্রভাব" (অভ্যন্তরীণ ক্র্যাকিং) প্রতিরোধ করে।
. ফটোরেসিস্ট/ফ্লাক্স: আর্দ্রতা শোষণের ফলে কর্মক্ষমতা হ্রাস রোধ করে।
▸ যথার্থ অপটিক্স এবং ইন্সট্রুমেন্টেশন
. উচ্চ-নির্ভুল লেন্স / প্রলিপ্ত অপটিক্স / ফাইবার এন্ড ফেস
1% এর কম RH কম আর্দ্রতা নিয়ন্ত্রণ শুষ্ক ক্যাবিনেট সম্পর্কে আরও বিস্তারিত জানার জন্য, অনুগ্রহ করে আমাদের ওয়েবসাইট www.climatestsymor.com দেখুন, অথবা sales@climatestsymor.com-এ একটি ইমেল পাঠান। আমরা যত তাড়াতাড়ি সম্ভব আপনাকে উত্তর দেব এবং সম্ভাব্য সহযোগিতাকে স্বাগত জানাব।
