গবেষণা ল্যাবরেটরি, মান নিয়ন্ত্রণ বিভাগ এবং R&D ইঞ্জিনিয়ারিং দলগুলির জন্য,বেঞ্চটপ তাপমাত্রা পরীক্ষা চেম্বারপণ্য ব্যর্থতার বিরুদ্ধে ফ্রন্টলাইন প্রতিরক্ষা প্রতিনিধিত্ব করে। ওয়াক-ইন টেস্ট চেম্বারের বিপরীতে, বেঞ্চটপ ইউনিটগুলি একটি কমপ্যাক্ট পদচিহ্ন প্রদান করে। আপনি ইলেকট্রনিক উপাদান, PCB বোর্ড, ব্যাটারি সেল বা মোবাইল পরীক্ষা করছেন না কেন, প্রযুক্তিগত বৈশিষ্ট্যগুলি বোঝা পুনরাবৃত্তিযোগ্য এবং বাধ্যতামূলক ডেটা তৈরি করার জন্য গুরুত্বপূর্ণ।
এই নির্দেশিকাটি স্পেসিফিকেশন, অপারেশনাল বৈশিষ্ট্য এবং ক্রয় নির্দেশিকাগুলির একটি ব্যাপক এবং বিশদ বিশ্লেষণ প্রদান করে।
মূল্যায়ন করার সময় aবেঞ্চটপ তাপমাত্রা পরীক্ষা চেম্বার, ক্রেতারা প্রায়ই সর্বনিম্ন এবং সর্বোচ্চ তাপমাত্রা সীমার উপর ফোকাস করে। আপনার নির্বাচন প্রক্রিয়ায় সহায়তা করার জন্য, আমরা একটি উচ্চ-কর্মক্ষমতা, প্রোগ্রামযোগ্য তাপমাত্রা পরীক্ষা চেম্বারের জন্য মানক বৈশিষ্ট্যগুলি সংকলন করেছি। নীচের তথ্যটি 22 থেকে 36 লিটার পর্যন্ত ইউনিটগুলির জন্য শিল্পের মানদণ্ডকে উপস্থাপন করে - ল্যাবরেটরি বেঞ্চটপের জন্য মিষ্টি স্থান।
| প্যারামিটার | স্ট্যান্ডার্ড স্পেসিফিকেশন | প্রযুক্তিগত অন্তর্দৃষ্টি |
| অভ্যন্তরীণ ভলিউম | 12L / 22L / 36L (নির্বাচনযোগ্য) | 12L PCB পরীক্ষার জন্য আদর্শ; 22L এবং 36L ব্যাটারি প্যাক বা বড় সমাবেশগুলিকে মিটমাট করে। |
| অভ্যন্তরীণ মাত্রা (WxDxH) | 310×230×200 মিমি (12L) থেকে 400 x 300 x 300 মিমি (36L) | শেলফ লোডিং এবং বায়ু সঞ্চালন ক্লিয়ারেন্স নিশ্চিত করুন। অভ্যন্তরীণ আয়তনের 3/2 এর উপরে নমুনাগুলি প্যাক করবেন না। |

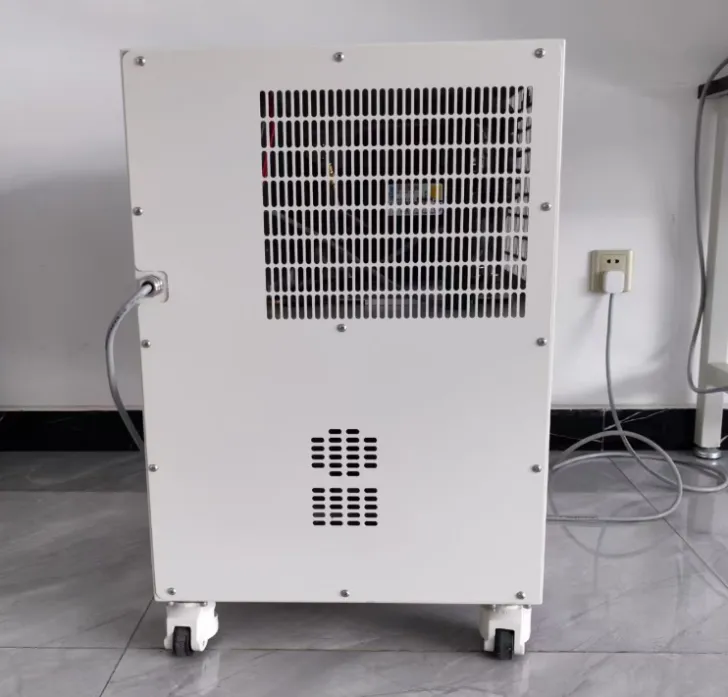

| বাহ্যিক মাত্রা (WxDxH) | 500×540×650 মিমি (12L) থেকে 640×730×920 মিমি (36L) | বায়ুচলাচলের জন্য পাশে 30cm ক্লিয়ারেন্স প্রয়োজন |
| নেট ওজন | 60 কেজি থেকে 90 কেজি | বেঞ্চটপ রেটিং জন্য গুরুত্বপূর্ণ. নিশ্চিত করুন যে আপনার ওয়ার্কবেঞ্চ স্ট্যাটিক লোড এবং গতিশীল কম্পন সমর্থন করতে পারে। |
| অভ্যন্তরীণ উপাদান | SUS304 স্টেইনলেস স্টীল (ব্রাশ করা / মিরর) | অভিন্ন তাপমাত্রা বিতরণের জন্য জং প্রতিরোধের এবং উচ্চ প্রতিফলন প্রদান করে। |
এটি তাপমাত্রা পরীক্ষা চেম্বারের মূল। ডেটাশীটে থাকা সংখ্যাগুলি অবশ্যই বাস্তব-বিশ্বের পদার্থবিজ্ঞানের সাথে সারিবদ্ধ হতে হবে। "নো-লোড" বনাম "লোড করা" শর্তগুলিতে মনোযোগ দিন।
| প্যারামিটার | স্ট্যান্ডার্ড স্পেসিফিকেশন | প্রযুক্তিগত অন্তর্দৃষ্টি |
| তাপমাত্রা পরিসীমা | -40°C থেকে +130°C (বর্ধিত বিকল্প: -20°C থেকে +130°C) | -40°C অধিকাংশ বাণিজ্যিক ইলেকট্রনিক্সের জন্য যথেষ্ট। |
| তাপমাত্রার ওঠানামা | ± 0.5 °সে | একটি একক নিয়ন্ত্রণ পয়েন্টে স্বল্পমেয়াদী স্থিতিশীলতার প্রতিনিধিত্ব করে। স্ট্যাটিক এক্সপোজার পরীক্ষার জন্য অপরিহার্য। |
| তাপমাত্রা অভিন্নতা | <2.0 °সে | খালি ওয়ার্কস্পেসে 9 পয়েন্ট জুড়ে তাপমাত্রার পার্থক্য পরিমাপ করে। |
নির্ভরযোগ্যতা মূলত "গোল্ডেন ট্রায়াঙ্গেল" দ্বারা নির্ধারিত হয়: কম্প্রেসার, কন্ট্রোলার এবং এয়ারফ্লো।
| প্যারামিটার | স্ট্যান্ডার্ড স্পেসিফিকেশন | প্রযুক্তিগত অন্তর্দৃষ্টি |
| কুলিং রেট | 1.0 °C / মিনিট থেকে 3.0 °C / মিনিট (+85°C থেকে -40°C) | গড় হার, লোড নেই |
| গরম করার হার | 3.0 °C / মিনিট থেকে 5.0 °C / মিনিট (-40°C থেকে +85°C) | নিক্রোম হিটার শুষ্ক, প্রতিক্রিয়াশীল তাপ প্রদান করে। দ্রুত হার স্ট্রেস আপনার DUT এর নিরোধক পরীক্ষা করে। |
| কম্প্রেসার | হারমেটিক বা রোটারি (ফরাসি টেকমসেহ / কোপল্যান্ড) | হারমেটিক ল্যাব ব্যবহারের জন্য শান্ত; রোটারি শিল্প চক্রের জন্য আরও টেকসই। |
| রেফ্রিজারেন্ট | R449A, R448A (লো GWP), R404A | ইইউ এফ-গ্যাস প্রবিধানগুলি উচ্চ-জিডব্লিউপি গ্যাসগুলিকে পর্যায়ক্রমে বন্ধ করছে। স্থানীয় পরিবেশগত আইন মেনে চলা নিশ্চিত করুন। |
| বায়ু সঞ্চালন | সেন্ট্রিফিউগাল সিরোকো ফ্যান | একটি ফোর্সড-এয়ার কনভেকশন ফিল্ড তৈরি করে। |
সাইমোরবেঞ্চটপ টেম্পারেচার টেস্ট চেম্বার ইউনিটগুলি সাধারণ থার্মোস্ট্যাট থেকে পরিশীলিত ডেটা অধিগ্রহণের প্ল্যাটফর্মে বিবর্তিত হয়েছে।
নিয়ামক হল অপারেশনের মস্তিষ্ক।
প্রোগ্রামেবল কন্ট্রোলার

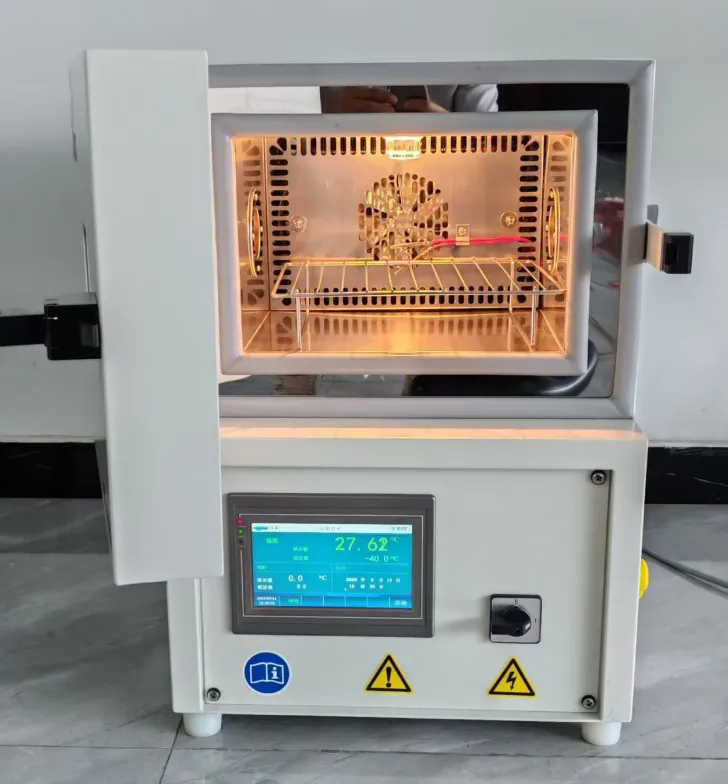

বেঞ্চটপ তাপমাত্রা পরীক্ষা চেম্বারএকটি 7" প্রোগ্রামেবল LCD টাচ স্ক্রিন কন্ট্রোলার ব্যবহার করুন।
প্রোগ্রাম ক্ষমতা: 999 পুনরাবৃত্তি চক্র সহ ন্যূনতম 120 সেগমেন্ট।
যোগাযোগ: স্ট্যান্ডার্ড RS-232, RS-485, এবং ইথারনেট (RJ-45) সংযোগ।
ইতিহাস ডেটা রপ্তানি: USB ফ্ল্যাশ ড্রাইভের জন্য সমর্থন ডাউনলোড করুন। মালিকানা বিন্যাস ছাড়াই ডেটা সরাসরি এক্সেলে (.csv বা .xls) রপ্তানি করা উচিত।
স্বাধীন ওভার-টেম্প সুরক্ষা: একটি পৃথক যান্ত্রিক সীমাবদ্ধ যা প্রধান নিয়ামক ব্যর্থ হলে হিটারের শক্তি কেটে দেয়।
রেফ্রিজারেশন ওভারলোড: সংকোচকারীকে রক্ষা করতে উচ্চ-চাপের সুইচ এবং তাপীয় রিলে।
তারের পোর্ট: পাশে একটি স্ট্যান্ডার্ড Φ 50 মিমি তারের ছিদ্র (সিলিকন প্লাগ সহ) আপনাকে আপনার পরীক্ষার নমুনার সাথে পাওয়ার সংযোগ করতে দেয় (লাইভ লোড মনিটরিং)৷
হ্যাঁ, আপনি শক্তিযুক্ত পণ্য পরীক্ষা করতে পারেন, তবে আপনাকে অবশ্যই "হিট লোড" এর জন্য অ্যাকাউন্ট করতে হবে।
যখন আপনার পণ্যটি চেম্বারের অভ্যন্তরে চালিত হয়, তখন তা তাপের আকারে শক্তি অপচয় করে। এটি চেম্বারের রেফ্রিজারেশন সিস্টেমে অতিরিক্ত "কাজ" যোগ করে, বিশেষ করে যদি আপনি খুব কম তাপমাত্রা বজায় রাখার চেষ্টা করেন (যেমন, -40 ডিগ্রি সেলসিয়াস)।
এখানে পেশাদার পদ্ধতি:
1. লোড গণনা করুন: পরীক্ষার অধীনে আপনার ডিভাইসের ওয়াট নির্ধারণ করুন (DUT)। একটি সাধারণ নিয়ম হল যে প্রতি 100 ওয়াট DUT তাপের জন্য, আপনি সিস্টেমে 1°C তাপ লোড যোগ করেন।
2. ডিরেটিং কার্ভস: বেশিরভাগ নির্মাতারা একটি "লাইভ লোড ক্যাপাসিটি" চার্ট প্রদান করে। উদাহরণস্বরূপ, +23°C এ, একটি চেম্বার 1000W হ্যান্ডেল করতে পারে, কিন্তু -40°C এ, এটি 250W এ নেমে যায়।
3. সংযোগ: সর্বদা ডেডিকেটেড সাইড কেবল পোর্ট (Φ 50 মিমি) ব্যবহার করুন আপনার পাওয়ার ডিইউটি-তে চলে। দরজার সিলে কখনই তারগুলি স্কুইশ করবেন না, কারণ এটি বায়ুরোধী অখণ্ডতা ভেঙে দেয় এবং গুরুতর বরফের সৃষ্টি করে।
তাপমাত্রার অভিন্নতা নির্দিষ্টকরণ (যেমন, ±1.0°C) সাধারণত "নো-লোড" অবস্থার অধীনে পরিমাপ করা হয়। একবার আপনি ভিতরে নমুনা রাখলে, তারা তাপীয় বাধা হিসাবে কাজ করে। নমুনাগুলির চারপাশে বায়ু অবশ্যই তাপ বা শীতল করতে হবে। আপনি যদি চেম্বারটি তার মোট আয়তনের 30-40% এর বেশি পূরণ করেন তবে আপনি সেন্ট্রিফিউগাল ফ্যান থেকে বায়ুপ্রবাহকে অবরুদ্ধ করবেন।
সমাধান: ফ্যান গ্রহণের চারপাশে কমপক্ষে 10 সেমি একটি ফাঁক ছেড়ে দিন (সাধারণত উপরে বা পিছনে)। উল্লম্ব বায়ুপ্রবাহের অনুমতি দিতে ছিদ্রযুক্ত তাক ব্যবহার করুন।
হিট সিঙ্ক প্রভাব: যদি আপনার নমুনাগুলি পুরু ধাতু (অ্যালুমিনিয়াম বা ইস্পাত) দিয়ে তৈরি হয় তবে তাদের উচ্চ তাপীয় ভর রয়েছে। তারা গরম হবে এবং বাতাসের চেয়ে ধীরে ধীরে শীতল হবে, একটি অস্থায়ী বিচ্যুতি (ল্যাগ) তৈরি করবে। কন্ট্রোলার "ভেজানোর" (ধরে) সময় এটি সংশোধন করবে।
আপনাকে প্রতি 12 মাসে অন্তত একবার আপনার চেম্বার ক্যালিব্রেট করা উচিত, অথবা ASTM E220 / ISO 17025 মান অনুসরণ করা উচিত। আপনি যদি এফডিএ (মেডিকেল ডিভাইস), এফএএ (এভিয়েশন), বা অটোমোটিভ (আইএটিএফ 16949) সম্মতির জন্য পরীক্ষা করেন তবে ক্রমাঙ্কনটি আলোচনার অযোগ্য।
প্রক্রিয়া: একজন প্রত্যয়িত প্রযুক্তিবিদ খালি ওয়ার্কস্পেসের নির্দিষ্ট স্থানে (কোণে এবং কেন্দ্রে) 9 থেকে 15টি থার্মোকল সহ একটি "ডেটা লগার" স্থাপন করেন।
কি পরিমাপ করা হয়: তারা অভিন্নতা (উষ্ণতম এবং শীতলতম বিন্দুর মধ্যে পার্থক্য), ওঠানামা (সময়ের সাথে স্থিতিশীলতা) এবং যথার্থতা (এনআইএসটি-ট্রেসযোগ্য মানদণ্ডের কতটা কাছাকাছি) পরীক্ষা করে।
ইন-হাউস চেক: চেম্বারটি বার্ষিক সার্টিফিকেশনের মধ্যে প্রবাহিত হয়নি তা নিশ্চিত করার জন্য একটি হ্যান্ডহেল্ড রেফারেন্স প্রোবের সাহায্যে বরফের স্নান (0°C) এবং ফুটন্ত জল (100°C) ব্যবহার করে একটি দৈনিক "টু-পয়েন্ট চেক" করুন।
