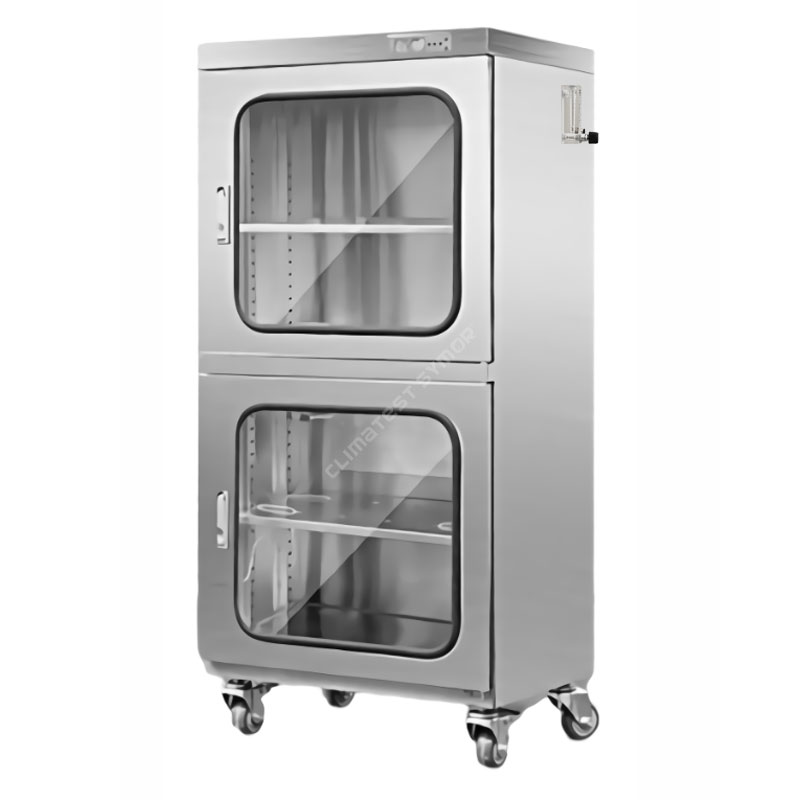

নাইট্রোজেন শুষ্ক ক্যাবিনেট স্টেইনলেস স্টীল ক্লিনরুম এবং ইলেকট্রনিক অ্যাসেম্বলি উভয় অ্যাপ্লিকেশনের জন্য পরিষ্কার, কম আর্দ্রতা সঞ্চয়স্থান সরবরাহ করে, ক্যাবিনেটটি সর্বাধিক লোড এবং স্থায়িত্বের জন্য ডিজাইন করা হয়েছে, নাইট্রোজেন শুষ্ক ক্যাবিনেটগুলি স্টেইনলেস স্টীল কাজ করার জায়গা পরিষ্কার করার জন্য নাইট্রোজেন ইনলেটের সাথে ইনস্টল করা হয়েছে, যাতে স্টোরেজ রক্ষা করা যায়। অক্সিডাইজ করা থেকে আইটেম, পুরো N2 শুষ্ক মন্ত্রিসভা আয়না SUS#304 দ্বারা তৈরি করা হয়.
মডেল: TDN240S
ক্ষমতা: 240L
আর্দ্রতা: 1%-60% RH সামঞ্জস্যযোগ্য
তাক: 3pcs, উচ্চতা সামঞ্জস্যযোগ্য
রঙ: মিরর স্টেইনলেস স্টীল 304
অভ্যন্তরীণ মাত্রা: W596*D372*H1148 MM
বাহ্যিক মাত্রা: W598*D400*H1310 MM
বর্ণনা
ক্লাইমেটেস্ট সিমোর® নাইট্রোজেন ড্রাই ক্যাবিনেট স্টেইনলেস স্টিল প্রস্তুতকারক চীনে, নাইট্রোজেন ড্রাই ক্যাবিনেট স্টেইনলেস স্টীল নাইট্রোজেন পরিস্কার সিস্টেম দিয়ে সজ্জিত, যা স্বয়ংক্রিয় নিম্ন আর্দ্রতা নিয়ন্ত্রণ প্রদান করে, এটি নাইট্রোজেন শুষ্ক ক্যাবিনেট স্টেইনলেস স্টিলের ভিতরে আর্দ্রতা পরিমাপ এবং প্রদর্শন করতে সক্ষম, সামঞ্জস্যযোগ্য আর্দ্রতার পরিসীমা 1 -60% আরএইচ SS N2 ক্যাবিনেট একটি পরিষ্কার, কম আর্দ্রতা স্টোরেজ পরিবেশ অর্জনের জন্য ইতিবাচক চাপ বজায় রাখে, যখন অভ্যন্তরীণ আর্দ্রতা সেট পয়েন্টের চেয়ে বেশি হয়, সিস্টেমটি স্বয়ংক্রিয়ভাবে নাইট্রোজেন পরিস্কার সিস্টেম সক্রিয় করে, যখন অভ্যন্তরীণ আর্দ্রতা সেট পয়েন্ট অর্জন করে, সিস্টেমটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায়। শোধন ব্যবস্থা, এটি 70% নাইট্রোজেন খরচ বাঁচায়।
স্পেসিফিকেশন
মোড # F সহ: ESD ফাংশন, গাঢ় নীল রঙ। F ছাড়া মোড#: ESD ফাংশন নেই, সাদা রঙ বন্ধ
|
মডেল |
ক্ষমতা |
অভ্যন্তরীণ মাত্রা (W×D×H,mm) |
বাহ্যিক মাত্রা (W×D×H,mm) |
গড় শক্তি (W) |
মোট ওজন (কেজি) |
সর্বোচ্চ লোড/শেল্ফ (কেজি) |
|
TDN98S |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
|
TDN160S |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
|
TDN240S |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
|
TDN320S |
320L |
৮৯৮*৪২২*৮৪৮ |
900*450*1010 |
10 |
70 |
80 |
|
TDN435S |
435L |
৮৯৮*৫৭২*৮৪৮ |
900*600*1010 |
10 |
82 |
80 |
|
TDN540S |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
|
TDN718S |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
|
TDN870S |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
|
TDN1436S-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
|
TDN1436S-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
বৈশিষ্ট্য
· সুইজারল্যান্ডের আসল আমদানি করা আর্দ্রতা এবং তাপমাত্রা সেন্সর গ্রহণ করে।
-আর্দ্রতা সেন্সরের যথার্থতা +/-2%, তাপমাত্রা সেন্সরের যথার্থতা +/-1.0â।
·রিইনফোর্সড স্টেইনলেস স্টিল 304 দ্বারা তৈরি, ক্লিনরুমের জন্য ডিজাইন করা হয়েছে।
-সলিড গঠন, চমৎকার লোড-ভারবহন কর্মক্ষমতা, টেকসই সেবা জীবন সঙ্গে আয়না পৃষ্ঠ চিকিত্সা.
QDN মডিউল দিয়ে সজ্জিত
-যখন নাইট্রোজেন ড্রাই ক্যাবিনেটের স্টেইনলেস স্টিলের ভিতরে আর্দ্রতা সেট পয়েন্ট অর্জন করে, সিস্টেমটি স্বয়ংক্রিয়ভাবে নাইট্রোজেন সরবরাহ বন্ধ করে দেয় এবং আবার শুরু করে যখন আর্দ্রতা সেট পয়েন্টের চেয়ে বেশি হয়, এটি ব্যাপকভাবে N2 খরচ বাঁচায়।
· অতিরিক্ত আর্দ্রতা অ্যালার্ম + দরজা খোলা অ্যালার্ম, এবং ডেটা লগিং সিস্টেম দিয়ে সজ্জিত। (ঐচ্ছিক)
- যদি অভ্যন্তরীণ আর্দ্রতা সেট পয়েন্টের চেয়ে 2-3 পয়েন্ট বেশি হয়, তবে এটি শব্দ এবং আলোর সাথে অবিলম্বে অ্যালার্ম করে।
- দরজা খোলা থাকলে, বা ভুলভাবে বন্ধ হলে, এটি শব্দ এবং আলোর সাথে অবিলম্বে অ্যালার্ম করে।
- ডেটা লগার পিসিতে রিয়েল-টাইম তাপমাত্রা এবং আর্দ্রতা নিরীক্ষণ এবং ডাউন করার অনুমতি দেয়।
· ক্রমাঙ্কন অনুস্মারক
- আমাদের নাইট্রোজেন ড্রাই ক্যাবিনেটের স্টেইনলেস স্টিলের মধ্যে ক্রমাঙ্কনের মেয়াদ শেষ হওয়ার অনুস্মারক ফাংশনের একটি অনন্য নকশা দেওয়া হয়।
কিভাবে নাইট্রোজেন শুকনো ক্যাবিনেট স্টেইনলেস স্টীল কাজ করে?
নাইট্রোজেন শুষ্ক ক্যাবিনেটের স্টেইনলেস স্টিল ক্যাবিনেটটি পূরণ করতে একটি বাহ্যিক নাইট্রোজেন গ্যাসের উত্স ব্যবহার করে, যাতে ভিতরের আসল বায়ু প্রতিস্থাপন করা হয়, যাতে অভ্যন্তরীণ ক্যাবিনেটটি নাইট্রোজেন আশেপাশের বায়ুমণ্ডলে থাকে, যা দ্রুত এবং কার্যকরভাবে আর্দ্রতা এবং অক্সিজেন সামগ্রী কমাতে পারে।
নাইট্রোজেন শুষ্ক ক্যাবিনেটের স্টেইনলেস স্টীল পেশাগতভাবে বিভিন্ন আর্দ্রতা-সংবেদনশীল উপাদান এবং সমন্বিত সার্কিট সংরক্ষণ করতে ব্যবহৃত হয়, যাতে আর্দ্রতার দ্বারা ক্ষতিগ্রস্থ না হয়। নাইট্রোজেন শুষ্ক ক্যাবিনেট স্টেইনলেস স্টীল সেমিকন্ডাক্টর শিল্পে ওয়েফার সংরক্ষণ করতে ব্যাপকভাবে ব্যবহৃত হয়। ক্লাইমেটেস্ট সিমোর® নাইট্রোজেন শুষ্ক ক্যাবিনেটের স্টেইনলেস স্টিলের সাধারণ সরাসরি নাইট্রোজেন-ভরা ক্যাবিনেটের তুলনায় সুস্পষ্ট সুবিধা রয়েছে, যা নাইট্রোজেন খরচকে ব্যাপকভাবে বাঁচাতে পারে এবং অপারেটিং খরচ কমাতে পারে।
নাইট্রোজেন শুষ্ক ক্যাবিনেট স্টেইনলেস স্টীল বায়ু প্রতিস্থাপন নীতির উপর কাজ করে, একটি বন্ধ ক্যাবিনেট ব্যবহার করে, নাইট্রোজেন একটি বাহ্যিক বায়ু উৎসের মাধ্যমে ক্যাবিনেটে ফ্লাশ করা হয়, নাইট্রোজেন গ্যাস দ্রুত ভিতরে সমস্ত জলীয় বাষ্প এবং অক্সিজেন প্রতিস্থাপন করে। একটি ভুল বোঝাবুঝি আছে, অনেক সম্ভাব্য গ্রাহকরা নাইট্রোজেন শুষ্ক ক্যাবিনেটের স্টেইনলেস স্টিলের চাপ নিয়ে সন্দেহ করেন। প্রকৃতপক্ষে, N2 ক্যাবিনেট একটি চাপের ধারক নয়, ভিতরে এবং বাইরের চাপ মূলত একই রকম এবং উভয়ই বায়ুমণ্ডলীয় চাপের পরিবেশে থাকে। নাইট্রোজেন শুষ্ক ক্যাবিনেটের স্টেইনলেস স্টিলের মধ্যে সংরক্ষিত উপকরণগুলি কার্যকরভাবে জারণ এবং আর্দ্রতা ক্ষতি প্রতিরোধ করতে পারে।
নাইট্রোজেন শুষ্ক ক্যাবিনেট স্টেইনলেস স্টীল উচ্চ নির্ভুলতা সুইজারল্যান্ড আমদানি করা RH সেন্সর গ্রহণ করে, 2% নির্ভুলতার সাথে।
ইলেকট্রনিক উপাদানের আর্দ্রতা ক্ষতি কি?
নিম্নরূপ ইলেকট্রনিক্স শিল্পে আর্দ্রতার ক্ষতি বিদ্যমান।
1. খোলার পরে ওয়েফার বা আধা-সমাপ্ত পণ্য, এবং ফিল্ম, ট্রানজিস্টর-এলসিডি গ্লাস সাবস্ট্রেটগুলি অনুপযুক্ত স্টোরেজের অধীনে স্যাঁতসেঁতে এবং ছাঁচে পরিণত হয়।
2. অপটিক্যাল ফাইবার কে সোনার সংযোগকারীর ধাতব অংশগুলির জারণ, সোনার তারের সামগ্রী, লিডফ্রেম তামা সামগ্রী।
3. রিফ্লো চলাকালীন PCB সাবস্ট্রেটের বিস্ফোরক নিষ্কাশনের ফলে সৃষ্ট "সোনার আঙুল" স্প্ল্যাশিং টিন;
4. আইসি (কিউএফপি/বল গ্রিড অ্যারে/সিএসপি সহ) ইন্টিগ্রেটেড সার্কিট এবং অন্যান্য উপাদানগুলি স্টোরেজের সময় অভ্যন্তরীণভাবে অক্সিডাইজড এবং শর্ট-সার্কিট করা হয় এবং অভ্যন্তরীণ মাইক্রো-ফাটল, বিচ্ছেদ এবং ডিলামিনেশন এবং সোল্ডারিংয়ের সময় "পপকর্ন" ঘটনা।
|
সাধারণ স্টোরেজ |
রিফ্লো প্রক্রিয়া |
||
|
|
|
|
|
|
পরিবেষ্টিত আর্দ্রতা প্যাকেজগুলির মধ্যে প্রবেশ করে। |
গরম করার সময়, জলের বাষ্পের চাপ বৃদ্ধি পায়, যা ডাই এবং রজনকে আলাদা করে। |
জলের বাষ্প গরম করার অধীনে প্রসারিত হতে থাকে, প্যাকেজগুলিকে উড়িয়ে দেয়। |
জলের বাষ্প প্যাকেজগুলিকে ভেঙে দেয়, যার ফলে মাইক্রো-ক্র্যাকিং হয়। |
নাইট্রোজেন ড্রাই ক্যাবিনেটের স্টেইনলেস স্টিলের ব্যবহার কী?
নাইট্রোজেন শুষ্ক ক্যাবিনেট স্টেইনলেস স্টীল, বা স্টেইনলেস স্টীল নাইট্রোজেন ক্যাবিনেট বেশিরভাগ ইলেকট্রনিক্স এবং সেমিকন্ডাক্টর শিল্প, বিশ্ববিদ্যালয় এবং পরীক্ষাগারগুলিতে ব্যবহৃত হয়েছে, নাইট্রোজেন শুষ্ক ক্যাবিনেট স্টেইনলেস স্টীল অ্যান্টি-অক্সিডেশন অর্জনের জন্য ক্যাবিনেটের অভ্যন্তরে আসল বায়ু প্রতিস্থাপন করতে নাইট্রোজেন শোধন ব্যবস্থা গ্রহণ করে। এবং কম আর্দ্রতা সঞ্চয়স্থান, এটি ইন্টিগ্রেটেড সার্কিট (ICs), যেমন মনোলিথিক, বড়-স্কেল ইন্টিগ্রেটেড সার্কিট LSI, এবং BGA প্যাকেজিং এবং আরও অনেক কিছু সংরক্ষণের জন্য উপযুক্ত।
অধিকন্তু, নাইট্রোজেন শুষ্ক ক্যাবিনেটের স্টেইনলেস স্টীল কার্যকরভাবে PCB বোর্ডগুলিকে আর্দ্রতা দ্বারা বিচ্ছিন্ন হওয়া থেকে বাধা দেয় এবং SMD আর্দ্রতা সংবেদনশীল উপাদানগুলিকে সোল্ডারিং প্রক্রিয়ার সময় ক্ষতিগ্রস্ত হওয়া থেকে রক্ষা করে। নাইট্রোজেন ড্রাই ক্যাবিনেট স্টেইনলেস স্টীল সাধারণত এসএমটি উত্পাদন লাইনে ব্যবহৃত হয় এবং যে শিল্পগুলিতে উপাদান জারণ সুরক্ষার জন্য উচ্চ প্রয়োজনীয়তা রয়েছে, যেমন সামরিক শিল্প, বৈজ্ঞানিক গবেষণা প্রতিষ্ঠান, এলইডি উত্পাদন, সমন্বিত সার্কিট উত্পাদন, এলসিডি প্যানেল উত্পাদন, এবং উচ্চ স্তরের পৃষ্ঠ মাউন্ট প্রযুক্তি।
নাইট্রোজেন শুষ্ক ক্যাবিনেটের স্টেইনলেস স্টীল বৈশিষ্ট্য:
স্টেইনলেস স্টীল N2 নাইট্রোজেন শোধন ক্যাবিনেট
স্বাধীন মডুলার ডিজাইন: নাইট্রোজেন শুষ্ক ক্যাবিনেট স্টেইনলেস স্টীল একটি পেটেন্ট মডুলার নকশা গ্রহণ করে, তাপমাত্রা এবং আর্দ্রতা প্রদর্শন, নিয়ন্ত্রণ ব্যবস্থা, নাইট্রোজেন মডিউল দ্রুত প্রতিস্থাপন করা যেতে পারে, রক্ষণাবেক্ষণ সহজ, এটি উল্লেখযোগ্যভাবে রক্ষণাবেক্ষণের দক্ষতা উন্নত করে।
পরিবেশগত নকশা: পুরো নাইট্রোজেন শুষ্ক ক্যাবিনেটের স্টেইনলেস স্টীল পরিবেশকে দূষিত করার জন্য বর্জ্য তৈরি করে না। এই মডেলটি দীর্ঘমেয়াদী ব্যবহারের জন্য ডিজাইন করা হয়েছে, যদি মেশিনের শরীরের মূল কাঠামো সম্পূর্ণ, অ-ধ্বংসাত্মক হয়, শুধুমাত্র পর্যায়ক্রমে পরীক্ষা করা এবং ত্রুটিপূর্ণ মডিউলটি প্রতিস্থাপন করা প্রয়োজন, এটি চিরতরে ব্যবহার করা যেতে পারে, এটি সর্বশেষ সবুজ নকশা যা মেনে চলে পরিবেশ সুরক্ষার জন্য।
সহজ অপারেশন: কোন জটিল সেটিংস নেই, এবং কর্মীদের প্রশিক্ষণের প্রয়োজন নেই, মেশিনের শুধুমাত্র প্লাগ ইন প্রয়োজন, এটি সম্পূর্ণরূপে স্বয়ংক্রিয়ভাবে কাজ করতে পারে। এটি একটি দক্ষ শিল্প-গ্রেড নাইট্রোজেন শুষ্ক ক্যাবিনেটের স্টেইনলেস স্টীল। এটি শুধুমাত্র আপনার কর্মীদের প্রশিক্ষণের খরচ বাঁচায় না, তবে কারখানার উত্পাদন দক্ষতাও ব্যাপকভাবে উন্নত করে।

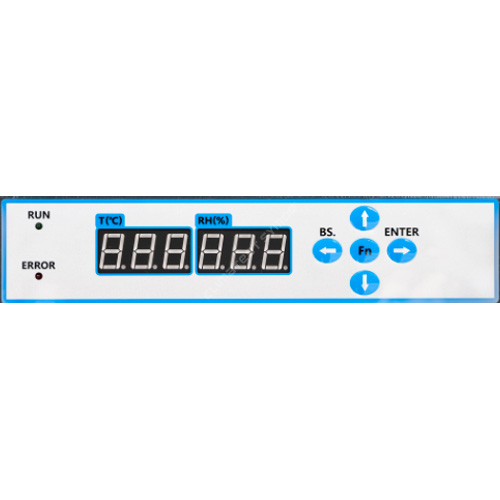

ক্রমাঙ্কন অনুস্মারক: সেন্সরগুলির প্রবাহ নাইট্রোজেন শুষ্ক ক্যাবিনেটের স্টেইনলেস স্টীলের নির্ভুলতাকে প্রভাবিত করে। ISO প্রবিধান মেনে চলার জন্য, এই মডেলে ক্রমাঙ্কন মেয়াদ শেষ হওয়ার অনুস্মারক ফাংশন দেওয়া হয়। যখন সেন্সর পূর্বনির্ধারিত দিনগুলিতে চলে, তখন নিয়ামকের দশমিক বিন্দু ব্যবহারকারীকে মনে করিয়ে দিতে ফ্ল্যাশ করবে, এই ফাংশনটি কার্যকরভাবে জনশক্তি সংরক্ষণ করে।
নাইট্রোজেন ড্রাই ক্যাবিনেট স্টেইনলেস স্টীল এবং ইলেকট্রনিক ড্রাই ক্যাবিনেটের মধ্যে পার্থক্য:
1. নাইট্রোজেন শুষ্ক ক্যাবিনেটের স্টেইনলেস স্টীল নাইট্রোজেন গ্যাস দিয়ে ভরা হয় যাতে ক্যাবিনেটের মূল আর্দ্র বাতাস চেপে যায়, যাতে একটি নিষ্ক্রিয় গ্যাস সুরক্ষা পরিবেশ তৈরি করা যায়, এইভাবে অক্সিজেন সংবেদনশীল উপাদানগুলিকে অক্সিজেন হওয়া থেকে রক্ষা করে।
নাইট্রোজেন ড্রাই ক্যাবিনেট স্টেইনলেস স্টিল কম আর্দ্রতা এবং অ্যান্টি-অক্সিডাইজেশন স্টোরেজ প্রয়োজনীয়তা মেটাতে নাইট্রোজেন শোধন ব্যবহার করে, নাইট্রোজেন বিশুদ্ধতা >99% হওয়ার পরামর্শ দেওয়া হয়, নাইট্রোজেন ড্রাই ক্যাবিনেট স্টেইনলেস স্টিল সাধারণত মাইক্রোইলেক্ট্রনিক্স, সেমিকন্ডাক্টর শিল্পে ব্যবহৃত হয়
ইলেকট্রনিক শুষ্ক ক্যাবিনেট হল কম আর্দ্রতা শুষ্ক ক্যাবিনেট, dehumidifying শুকনো স্টোরেজ ক্যাবিনেট, যা আর্দ্রতা শোষণ করে এবং বাইরে থেকে স্রাব করে, একটি কম আর্দ্রতা স্টোরেজ পরিবেশ তৈরি করে, এতে আর্দ্রতা নিয়ন্ত্রণের ক্ষমতা রয়েছে।
2. নাইট্রোজেন শুষ্ক ক্যাবিনেট স্টেইনলেস স্টীল একটি কম অক্সিজেন কন্টেন্ট পরিবেশ তৈরি করতে নিষ্ক্রিয় গ্যাস ব্যবহার করে, নাইট্রোজেন শুষ্ক ক্যাবিনেটের স্টেইনলেস স্টীল মধ্যে রাখা পণ্য মূলত আর্দ্রতা-প্রমাণ প্যাকেজিং, অক্সিডেশন ঘটতে কঠিন।
বৈদ্যুতিন শুষ্ক মন্ত্রিসভা শুধুমাত্র আর্দ্রতা নিয়ন্ত্রণ করতে পারে, কোন অ্যান্টি-অক্সিডাইজেশন ফাংশন নেই, অক্সিজেন সামগ্রী প্রায় পরিবেষ্টিত পরিবেশের মতোই।
কেন আপনার নাইট্রোজেন শুষ্ক ক্যাবিনেট স্টেইনলেস স্টীল কম আর্দ্রতা পূরণ করতে পারে না?
যদি নাইট্রোজেন ড্রাই ক্যাবিনেটের স্টেইনলেস স্টিল কম আর্দ্রতা অর্জন করতে না পারে, তবে শুধুমাত্র দুটি কারণ আছে: "গ্যাস ইন" এবং "গ্যাস আউট"
"গ্যাস ইন" অপর্যাপ্ত নাইট্রোজেনের পরিমাণের প্রতিনিধিত্ব করে, এছাড়াও ঘন ঘন দরজা খোলার সাথে, নাইট্রোজেনের পরিত্রাণ পরিমাণ নাইট্রোজেনের পরিমাণের চেয়ে বড়, যা নাইট্রোজেন বেষ্টিত পরিবেশ তৈরি করতে ব্যর্থ হয়, এর ফলে N2 কেবিনেটের ভিতরে উচ্চ আর্দ্রতা দেখা দেয়।
"গ্যাস আউট" নাইট্রোজেন শুষ্ক ক্যাবিনেটের স্টেইনলেস স্টীল, নাইট্রোজেন ভরা খারাপ সিলিং কর্মক্ষমতা প্রতিনিধিত্ব করে, কিন্তু শীঘ্রই ক্যাবিনেট থেকে পালিয়ে যায়, যদি পালাবার পরিমাণ বড় হয়, নাইট্রোজেন শুষ্ক ক্যাবিনেটের স্টেইনলেস স্টিলের নাইট্রোজেনের ঘনত্ব তুলনামূলকভাবে কম, আর্দ্রতা উচ্চ হবে, এবং একটি ভাল বিরোধী অক্সিডেশন সুরক্ষা বহন করতে পারে না.

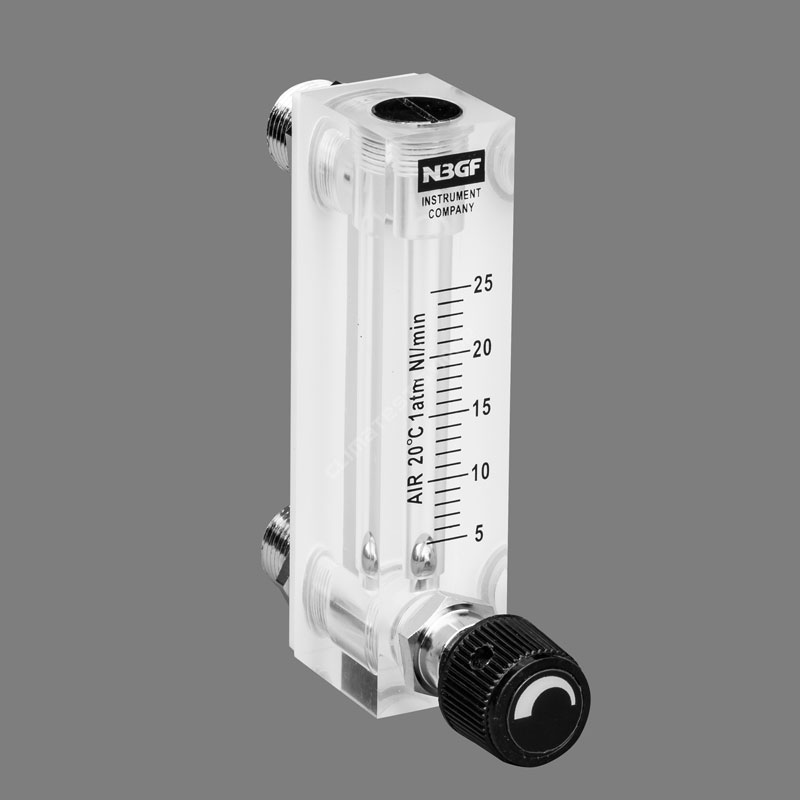

দুটি সমাধান আছে: একটি হল নাইট্রোজেন শুষ্ক ক্যাবিনেটের স্টেইনলেস স্টিলের বায়ু-নিরোধিতা উন্নত করা, এবং অন্যটি হল নাইট্রোজেন গ্রহণের পরিমাণ বৃদ্ধি করা, ব্যবহারকারীরা ফ্লোমিটারে নাইট্রোজেন প্রবাহ সামঞ্জস্য করতে পারেন, দয়া করে নাইট্রোজেন ক্যাবিনেট নির্বাচন করার আগে উপরের পয়েন্টগুলিতে মনোযোগ দিন।
নাইট্রোজেন ড্রাই ক্যাবিনেটের স্টেইনলেস স্টীল সম্পর্কে আরও বিশদ বিবরণের জন্য, দয়া করে আমাদের ওয়েবসাইট www.climatestsymor.com দেখুন বা sales@climatestsymor.com-এ সরাসরি ইমেল পাঠান, আমরা আপনাকে দ্রুত সময়ে ফিরে পাব, সম্ভাব্য সহযোগিতার জন্য স্বাগতম।
