Climatest Symor® ইলেকট্রনিক ইন্টিগ্রেটেড চিপসের জন্য ড্রাই কেবিনেট প্রদান করে, অত্যাধুনিক উৎপাদন প্রক্রিয়া, পেটেন্ট করা ডিহিউমিডিফাইং প্রযুক্তির সাথে, আমাদের বিশ্বব্যাপী অসংখ্য গ্রাহককে জয়ী করতে সাহায্য করে, ক্লাইমেটেস্ট সিমোর® প্রতিযোগীতামূলক মূল্যের সাথে ইলেকট্রনিক ইন্টিগ্রেটেড চিপসের জন্য হাই-এন্ড ড্রাই ক্যাবিনেট সরবরাহ করে। শুকনো ক্যাবিনেট দুই বছরের ওয়ারেন্টি সহ আসে।

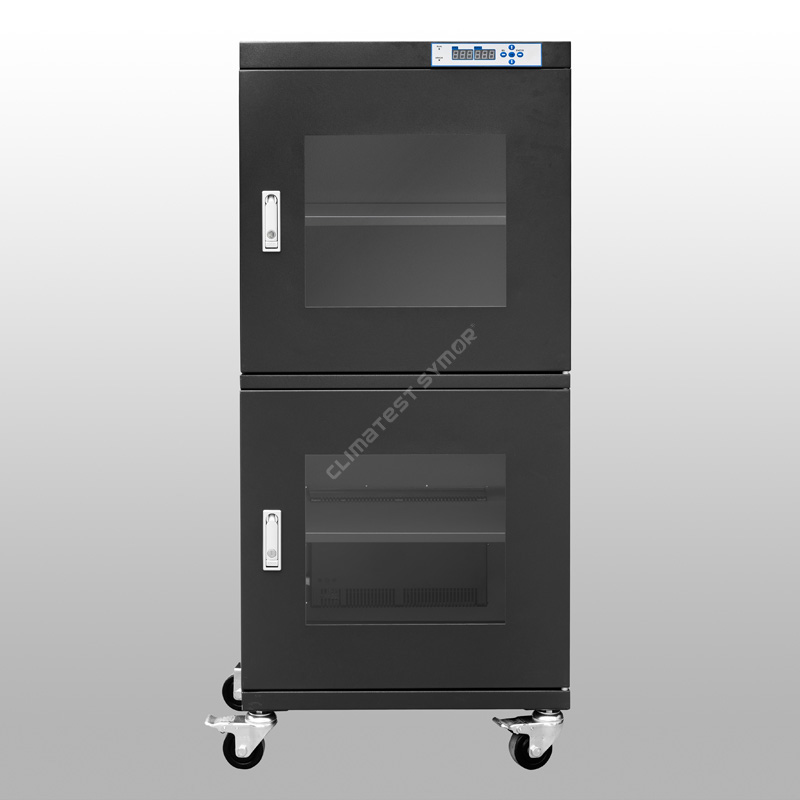

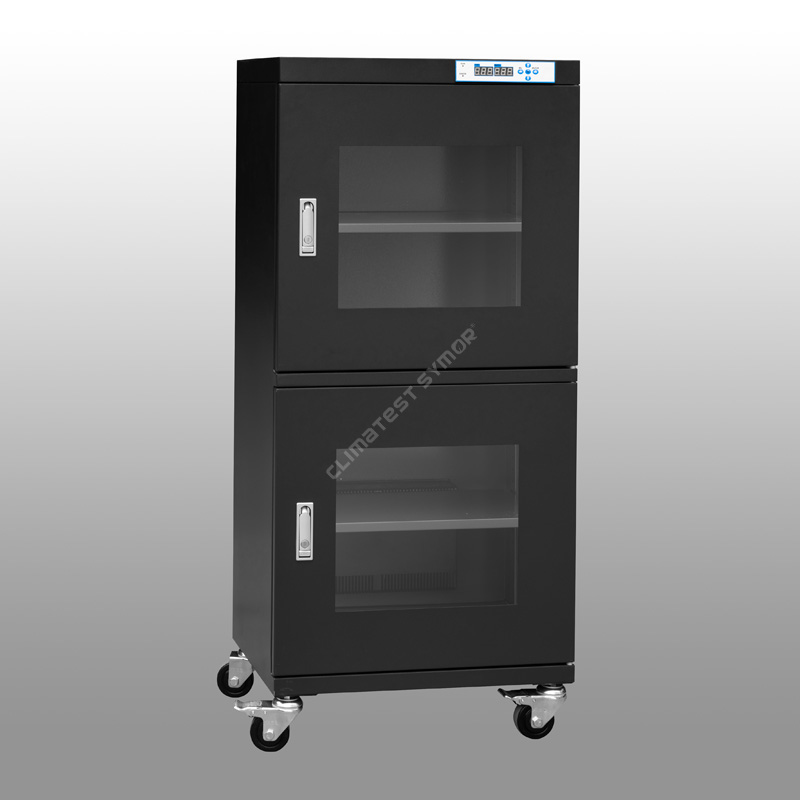

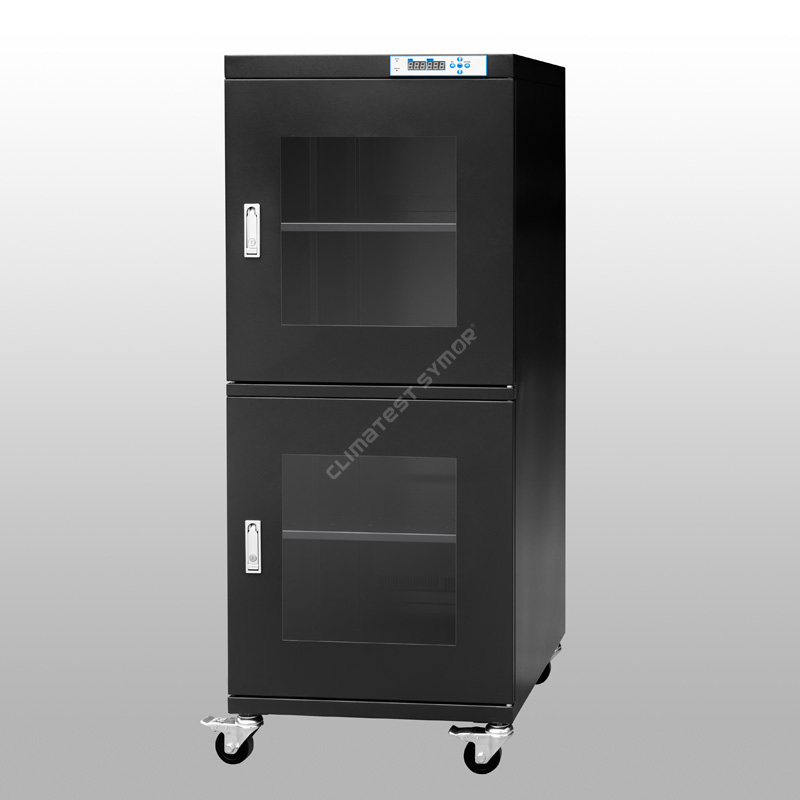

মডেল: TDC540F
ক্ষমতা: 540L
আর্দ্রতা:<10%RH Automatic
পুনরুদ্ধারের সময়: সর্বোচ্চ। দরজা খোলার 30 মিনিট পরে 30 সেকেন্ড তারপর বন্ধ। (পরিবেষ্টিত 25â 60% RH)
তাক: 3 পিসি
রঙ: গাঢ় নীল, ESD নিরাপদ
অভ্যন্তরীণ মাত্রা: W596*D682*H1298 MM
বাহ্যিক মাত্রা: W598*D710*H1465 MM
বর্ণনা
ক্লাইমেটেস্ট সিমোর® ইলেকট্রনিক ইন্টিগ্রেটেড চিপসের জন্য ড্রাই ক্যাবিনেট, যাকে কম আর্দ্রতা স্টোরেজ ক্যাবিনেটও বলা হয়, এসএমটি উপাদান, পিসিবি বোর্ড, এসএমডি টেপ, রিল এবং টেপের মতো ইলেকট্রনিক উপাদানগুলির দীর্ঘমেয়াদী স্টোরেজের জন্য ব্যবহৃত হয়, এটি দীর্ঘমেয়াদী <10% আরএইচ ডিহিউমিডিফাইং প্রদান করে। পরিবেশ, ইলেকট্রনিক ইন্টিগ্রেটেড চিপগুলির জন্য এই শুকনো ক্যাবিনেটগুলি IPC/JEDEC J-STD-033 মান অনুসরণ করে।
ইলেকট্রনিক ইন্টিগ্রেটেড চিপ স্পেসিফিকেশন জন্য শুষ্ক মন্ত্রিসভা
মোড # F সহ: ESD ফাংশন, গাঢ় নীল রঙ।
F ছাড়া মোড#: ESD ফাংশন নেই, সাদা রঙ বন্ধ
|
মডেল |
ক্ষমতা |
অভ্যন্তরীণ মাত্রা (W×D×H,mm) |
বাহ্যিক মাত্রা (W×D×H,mm) |
গড় শক্তি (W) |
মোট ওজন (কেজি) |
সর্বোচ্চ লোড/শেল্ফ (কেজি) |
|
TDC98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
|
TDC98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
|
TDC160 |
160L |
446*422*848 |
448*450*1010 |
8 |
43 |
50 |
|
TDC160F |
160L |
446*422*848 |
448*450*1010 |
8 |
43 |
50 |
|
TDC240 |
240L |
596*372*1148 |
598*400*1310 |
8 |
57 |
50 |
|
TDC240F |
240L |
596*372*1148 |
598*400*1310 |
8 |
57 |
50 |
|
TDC320 |
320L |
৮৯৮*৪২২*৮৪৮ |
900*450*1010 |
8 |
70 |
80 |
|
TDC320F |
320L |
৮৯৮*৪২২*৮৪৮ |
900*450*1010 |
8 |
70 |
80 |
|
TDC435 |
435L |
৮৯৮*৫৭২*৮৪৮ |
900*600*1010 |
8 |
82 |
80 |
|
TDC435F |
435L |
৮৯৮*৫৭২*৮৪৮ |
900*600*1010 |
8 |
82 |
80 |
|
TDC540 |
540L |
596*682*1298 |
598*710*1465 |
8 |
95 |
80 |
|
TDC540F |
540L |
596*682*1298 |
598*710*1465 |
8 |
95 |
80 |
|
TDC718 |
718L |
596*682*1723 |
598*710*1910 |
8 |
105 |
80 |
|
TDC718F |
718L |
596*682*1723 |
598*710*1910 |
8 |
105 |
80 |
|
TDC870 |
870L |
898*572*1698 |
900*600*1890 |
10 |
130 |
100 |
|
TDC870F |
870L |
898*572*1698 |
900*600*1890 |
10 |
130 |
100 |
|
TDC1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
20 |
189 |
100 |
|
TDC1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
20 |
189 |
100 |
|
TDC1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
20 |
189 |
100 |
|
TDC1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
20 |
189 |
100 |
ইলেকট্রনিক ইন্টিগ্রেটেড চিপ বৈশিষ্ট্য জন্য শুষ্ক মন্ত্রিসভা
· সুইজারল্যান্ডের আসল আমদানি করা আর্দ্রতা এবং তাপমাত্রা সেন্সর গ্রহণ করে।
-এটি ব্যবহারে উচ্চ নির্ভুলতা নিশ্চিত করে, ইলেকট্রনিক ইন্টিগ্রেটেড চিপগুলির জন্য শুকনো ক্যাবিনেটগুলির মেমরি ফাংশন রয়েছে, পাওয়ার ব্যর্থতার পরে পুনরায় সেট করার দরকার নেই।
ইউএসএ ডুপন্ট ইএসডি পেইন্টিং সহ 1.2 মিমি বেধের গ্যালভানাইজড স্টিল দ্বারা তৈরি।
-রিইনফোর্সড স্ট্রাকচার ডিজাইন, চমৎকার লোড-ভারিং, 18টি পেইন্টিং প্রক্রিয়া সহ পৃষ্ঠের চিকিত্সা, স্ট্যাটিক প্রতিরোধের মান 10 পূরণ করে6 -108Ω, এছাড়াও শক্তিশালী জারা প্রতিরোধের সঙ্গে.
· ভাল পর্যবেক্ষণের জন্য 3.2 মিমি উচ্চ তীব্রতা টেম্পারড গ্লাস উইন্ডো।
- ফ্ল্যাট প্রেস দস্তা খাদ লক, নিখুঁত বায়ু নিবিড়তা এবং বিরোধী চুরি ফাংশন সঙ্গে, ইলেকট্রনিক ইন্টিগ্রেটেড চিপ sealing কর্মক্ষমতা জন্য এই শুষ্ক ক্যাবিনেটের চমৎকার.
· মেমরি ফাংশন সহ, পাওয়ার ব্যর্থতার পরে পুনরায় সেট করার দরকার নেই।
- ইলেকট্রনিক ইন্টিগ্রেটেড চিপগুলির জন্য শুকনো ক্যাবিনেটগুলি পাওয়ার অফ হওয়ার পরে শেষ সেটিং মানটি স্বয়ংক্রিয়ভাবে মুখস্থ করতে পারে, আবার সেট করার দরকার নেই।
· +15 বছর প্রক্ষিপ্ত জীবনকাল সহ শক্তিশালী শুষ্ক ইউনিট।
- ইলেকট্রনিক ইন্টিগ্রেটেড চিপগুলির জন্য শুষ্ক ক্যাবিনেটগুলি 4A আণবিক চালনী শুষ্ক ইউনিট গ্রহণ করে, এটি সবচেয়ে উন্নত কৌশল, এটি স্বয়ংক্রিয়ভাবে পুনর্জন্ম হতে পারে, প্রতিস্থাপনের প্রয়োজন নেই।
· সর্বজনীন কাস্টর নীচে ইনস্টল করা, ESD নিরাপদ।
- ইলেকট্রনিক ইন্টিগ্রেটেড চিপগুলির জন্য ড্রাই ক্যাবিনেটের নীচে রিইনফোর্সড পিইউ ক্যাস্টর ইনস্টল করা হয়েছে, সহজ সরানো এবং থামার জন্য ব্রেক সহ সামনের দুটি।
ক্লাইমেটেস্ট সিমোর কি® ইলেকট্রনিক ইন্টিগ্রেটেড চিপস, ইলেকট্রনিক আর্দ্রতা-প্রমাণ ক্যাবিনেটের জন্য শুকনো ক্যাবিনেট?
ক্লাইমেটেস্ট সিমোর® ইলেকট্রনিক ইন্টিগ্রেটেড চিপসের জন্য শুষ্ক ক্যাবিনেট, ইলেকট্রনিক আর্দ্রতা নিয়ন্ত্রণ সহ একটি ঘের যা স্বয়ংক্রিয়ভাবে একটি স্থিতিশীল আপেক্ষিক আর্দ্রতা (RH) মান বজায় রাখে, ইলেকট্রনিক ইন্টিগ্রেটেড চিপগুলির জন্য শুকনো ক্যাবিনেটগুলি বিভিন্ন আকার এবং আকারে আসে, এটি <10% RH কম আর্দ্রতার পরিবেশ রাখতে পারে নির্ভরযোগ্যভাবে, সঠিক RH নিয়ন্ত্রণের সাথে, শুধুমাত্র আপনার পাওয়ার সাপ্লাইয়ের সাথে সংযোগ করুন এবং LED কন্ট্রোলারে RH মান সেট করুন, এটি স্বয়ংক্রিয়ভাবে কাজ করবে।
ইলেকট্রনিক ইন্টিগ্রেটেড চিপগুলির জন্য শুকনো ক্যাবিনেটগুলি কীভাবে এসএমটি উত্পাদনকে প্রভাবিত করে?
আইসি, বিজিএ, পিসিবি-র মতো এমএসএল উপাদানগুলি আর্দ্রতার জন্য খুব সংবেদনশীল, এই উপাদানগুলির স্টোরেজ পরিবেশের জন্য কঠোর প্রয়োজনীয়তা রয়েছে, বেসামরিক আর্দ্রতা-প্রমাণ শুকনো বাক্সগুলির বিপরীতে, ইলেকট্রনিক ইন্টিগ্রেটেড চিপগুলির জন্য শুকনো ক্যাবিনেটগুলি খুব কম আর্দ্রতার মান পৌঁছাতে পারে, dehumidifying এবং পুনরুদ্ধারের গতি অতি দ্রুত, পুরো ক্যাবিনেটগুলি ESD নিরাপদ।
রিফ্লো প্রক্রিয়া চলাকালীন, IC প্যাকেজগুলির মধ্যে আর্দ্রতা প্রবেশ করে, গরম করার কারণে আর্দ্রতার চাপ বেড়ে যায়, শোষিত আর্দ্রতা দ্রুত ভিতরে প্রসারিত হয়, এর ফলে অদৃশ্য ক্ষতি হয়, যেমন তারের ব্যর্থতা, পপকর্ন এবং মাইক্রো-ক্র্যাকিং, এমনকি পৃষ্ঠে ফাটল ধরে। ত্রুটিগুলি প্রাথমিক পর্যায়ে দেখা সহজ নয়, তবে, এই অদৃশ্য, সম্ভাব্য সমস্যাগুলি বাজারে প্রবেশ করে, তারপর ফ্যাকাল্টি পণ্যগুলি ফিরে আসে এবং অভিযোগগুলি অনুসরণ করে।
|
সাধারণ স্টোরেজ |
রিফ্লো প্রক্রিয়া |
||
|
|
|
|
|
|
পরিবেষ্টিত আর্দ্রতা প্যাকেজগুলির মধ্যে প্রবেশ করে। |
গরম করার সময়, জলের বাষ্পের চাপ বৃদ্ধি পায়, যা ডাই এবং রজনকে আলাদা করে। |
জলের বাষ্প গরম করার অধীনে প্রসারিত হতে থাকে, প্যাকেজগুলিকে উড়িয়ে দেয়। |
জলের বাষ্প প্যাকেজগুলিকে ভেঙে দেয়, যার ফলে মাইক্রো-ক্র্যাকিং হয়। |
ইলেকট্রনিক ইন্টিগ্রেটেড চিপস্ক্যানের জন্য শুষ্ক ক্যাবিনেট <10% RH বজায় রাখে, যা সমাবেশ প্রক্রিয়ার সময় অনুপযুক্ত স্টোরেজের ফলে ব্যর্থতার ঝুঁকি কার্যকরভাবে দূর করে। IPC/JEDEC J-STD-033 স্ট্যান্ডার্ড উল্লেখ করে- হ্যান্ডলিং, প্যাকিং, শিপিং এবং আর্দ্রতার ব্যবহারের জন্য মানক /রিফ্লো সংবেদনশীল সারফেস মাউন্ট ডিভাইস।â, এটি আর্দ্রতা সংবেদনশীল উপাদানগুলির জন্য কম আর্দ্রতা স্টোরেজ প্রয়োজন।
এসএমডি সঞ্চয় করার জন্য ইলেকট্রনিক ইন্টিগ্রেটেড চিপসের জন্য আপনার কেন একটি শুকনো ক্যাবিনেটের প্রয়োজন?
MSD ডিভাইসগুলি সাধারণত ইন্টিগ্রেটেড সার্কিট হয়, বিভিন্ন উপাদানের সমন্বয়ে গঠিত, এই উপাদানগুলিকে পেস্টের মাধ্যমে একত্রিত করা হয়, এটি অনিবার্যভাবে উপাদানগুলির মধ্যে ফাঁক সৃষ্টি করে, ফাঁকগুলি হল MSD স্যাঁতসেঁতে হওয়ার প্রধান কারণ, আর্দ্রতা প্রবেশ করবে এবং ধীরে ধীরে এসএমডিতে প্রবেশ করবে, যখন অনুপ্রবেশ পৌঁছে যাবে। একটি নির্দিষ্ট পরিমাণে, SMD স্যাঁতসেঁতে এবং ব্যর্থ হয়।
MSD কম আর্দ্রতা সঞ্চয়স্থান, SMD কর্মশালার জীবন নিয়ন্ত্রণের লক্ষ্য, ইলেকট্রনিক ইন্টিগ্রেটেড চিপগুলির জন্য শুষ্ক ক্যাবিনেটগুলি একটি কার্যকর স্টোরেজ সমাধান প্রদান করে, ইলেকট্রনিক ইন্টিগ্রেটেড চিপগুলির কার্যকারিতার জন্য শুষ্ক ক্যাবিনেটগুলি SMD স্টোরেজ প্রভাব নির্ধারণ করে, ইলেকট্রনিক ইন্টিগ্রেটেড চিপগুলির জন্য একটি পেশাদার শুষ্ক ক্যাবিনেটগুলি কম অর্জন করা উচিত আর্দ্রতা, antistatic এবং দ্রুত dehumidifying ফাংশন.
এসএমডি স্তর প্রয়োজনীয় আর্দ্রতা স্তর নির্ধারণ করে। বর্তমান SMD স্তরে, সাধারণত ব্যবহৃত স্টোরেজ আর্দ্রতা হল 20%, 10% এবং 5% RH।
ক্লাইমেটেস্ট সিমোর® ইলেকট্রনিক ইন্টিগ্রেটেড চিপগুলির জন্য শুকনো ক্যাবিনেটগুলি সুইজারল্যান্ডের আমদানি করা তাপমাত্রা গ্রহণ করে। & RH সেন্সর, ত্রুটি হল +/-2% RH, উচ্চ নির্ভুলতা এবং উচ্চ স্থায়িত্ব সহ, আর্দ্রতা সামঞ্জস্যযোগ্য, বায়ু-নিরুদ্ধতা চমৎকার।
ইলেকট্রনিক ইন্টিগ্রেটেড চিপ জন্য শুকনো ক্যাবিনেটের আবেদন
ইলেকট্রনিক ইন্টিগ্রেটেড চিপগুলির জন্য শুকনো ক্যাবিনেটগুলি ইলেকট্রনিক/সেমিকন্ডাক্টর উত্পাদন শিল্পে অপরিহার্য, এটি এর জন্য সর্বোত্তম স্টোরেজ সমাধান:
â» PCB সমাবেশ, IC চিপস, LED, SMD, SMT, টেপ এবং রিল, প্রিন্টেড ওয়্যারিং বোর্ড (PWB), পলিমাইড ফিল্ম, ফিডার।
â» ক্যাপাসিটার, সিরামিক যন্ত্রাংশ, সংযোগকারী, সুইচ, ওয়েল্ডিং বার।
â» MSL উপাদান যা আংশিকভাবে একত্রিত করা হয়েছে।
â» আর্দ্রতা-শোষণকারী উপকরণ, যেমন ইপোক্সি, রজন, আঠালো।
অধিকন্তু, ক্লিনরুমগুলির অত্যন্ত কঠোর স্বাস্থ্যবিধি প্রয়োজনীয়তা রয়েছে, মানক মডেলগুলি মেলে না, ক্লাইমেটেস্ট সিমোর® এছাড়াও স্টেইনলেস স্টিল (SS) শুকনো ক্যাবিনেট এবং স্টেইনলেস স্টিল (SS) নাইট্রোজেন ক্যাবিনেট সরবরাহ করে, উভয়ই গ্রাহকদের নির্দিষ্ট চাহিদা অনুযায়ী কাস্টমাইজ করা হয়।
<10% RH সিরিজ dehumidifying গতি:
দরজা 30 সেকেন্ড খুলুন এবং তারপর বন্ধ করুন, আর্দ্রতা 30 মিনিটের মধ্যে <10% RH এ পুনরুদ্ধার হবে, নীচের বক্ররেখা দেখুন: (পরিবেশ 25 ডিগ্রি সেলসিয়াস, আর্দ্রতা 60% RH)
ইলেকট্রনিক উপাদান সংরক্ষণের সাধারণ পদ্ধতি কি কি?
1. আর্দ্রতা বাধা ব্যাগ
âপদ্ধতি: আর্দ্রতা সংবেদনশীল উপাদানগুলি সিল করা আর্দ্রতা বাধা ব্যাগে প্যাক করা হয়, ভিতরে ডেসিক্যান্ট এবং আর্দ্রতা নির্দেশক কার (HIC) সহ, ব্যবহারকারীরা গাড়ির বিন্দুগুলির রঙ পরিবর্তন পরীক্ষা করে সিল করা প্যাকেজে পরিবেষ্টিত আর্দ্রতা সনাক্ত করে।
âঅসুবিধা: আর্দ্রতা বাধা ব্যাগ + আর্দ্রতা নির্দেশক গাড়ি + ডেসিক্যান্ট + ম্যানুয়াল ওয়ার্ক = ভোগ্য সামগ্রী, ফুটো ঝুঁকি, উচ্চ খরচ।
2. নাইট্রোজেন ক্যাবিনেট
âপদ্ধতি: আর্দ্রতা সংবেদনশীল উপাদানগুলি নাইট্রোজেন পরিস্কার ক্যাবিনেটে বা সংকুচিত বাতাসে সংরক্ষণ করা হয় যাতে কম আর্দ্রতা সঞ্চয় হয়।
âঅসুবিধা: নাইট্রোজেন ফিলিং = ক্রমাগত N2 খরচ, উচ্চ খরচ।
3. কম আর্দ্রতা স্টোরেজ ক্যাবিনেটের
â পদ্ধতি: আর্দ্রতা সংবেদনশীল উপাদানগুলি একটি কম আর্দ্রতার স্টোরেজ ক্যাবিনেটে স্থাপন করা হয়, শুধু প্লাগ ইন করুন, মেশিনটি স্বয়ংক্রিয়ভাবে কাজ করবে এবং খুব কম আর্দ্রতায় পৌঁছাবে।
â সুবিধা: কোন ভোগ্য জিনিসপত্র নেই, কোন ম্যানুয়াল কাজ নেই, নাইট্রোজেন খরচ নেই, পরিবেশগত, শুধুমাত্র সামান্য বিদ্যুৎ প্রয়োজন।
উপরের তুলনা থেকে, ইলেকট্রনিক ইন্টিগ্রেটেড চিপগুলির জন্য শুকনো ক্যাবিনেটগুলি আপনাকে উচ্চ দক্ষতা এবং কম খরচ এনে দেয়, এটি দীর্ঘমেয়াদে সবচেয়ে সাশ্রয়ী বিকল্প।
আমরা নীচের শিল্পগুলিতে ইলেকট্রনিক ইন্টিগ্রেটেড চিপস সমাধানের জন্য শুকনো ক্যাবিনেট সরবরাহ করি:
ইলেকট্রনিক উত্পাদন
সেমিকন্ডাক্টর
ফার্মাসিউটিক্যাল
ল্যাবরেটরি
বিমান চলাচল
সামরিক
ইলেকট্রনিক ইন্টিগ্রেটেড চিপগুলির জন্য শুকনো ক্যাবিনেটের সুবিধা
ইলেকট্রনিক ইন্টিগ্রেটেড চিপস এবং নাইট্রোজেন ক্যাবিনেটের জন্য শুকনো ক্যাবিনেটের মধ্যে পার্থক্য কী?
1. কাজের নীতি
কম আর্দ্রতা স্টোরেজ ক্যাবিনেটগুলি শারীরিক আর্দ্রতা শোষণকারী ব্যবহার করে, মূল অংশটি শুষ্ক ইউনিট, শুষ্ক ইউনিট স্বয়ংক্রিয়ভাবে আর্দ্রতা শোষণকারী এবং ক্লান্তিকর সঞ্চালন প্রক্রিয়াগুলিকে সামঞ্জস্য করে, আপনার নির্বাচনের জন্য বিভিন্ন RH রেঞ্জ রয়েছে, যেমন 20-60% RH/10-20% RH/<10%RH/<5%RH/<3%RH, এটি আপনার নির্দিষ্ট চাহিদার উপর নির্ভর করে।
নাইট্রোজেন ক্যাবিনেটগুলি N2 গ্যাস শোধন ব্যবহার করে, N2 গ্যাসে ভরা অভ্যন্তরীণ বাতাসকে বাইরে ঠেলে দেয়, তারপর RH সেটিং মান পর্যন্ত কম করে, নিয়ন্ত্রণের উদ্দেশ্যে নাইট্রোজেন ক্যাবিনেটে একটি N2 ফ্লো-মিটার, ম্যাগনেটিক ভালভ এবং N2 মডিউল সজ্জিত থাকে, আর্দ্রতা 1-60% RH সামঞ্জস্যযোগ্য, কিন্তু এটি ক্রমাগত N2 সরবরাহের প্রয়োজন, খরচ বেশি।
2. dehumidifying গতি
নাইট্রোজেন ক্যাবিনেটের dehumidifying গতি ইলেকট্রনিক ইন্টিগ্রেটেড চিপগুলির জন্য শুষ্ক ক্যাবিনেটের চেয়ে দ্রুত, যখন N2 ক্যাবিনেটে ছুটে যায়, তখন অভ্যন্তরীণ RH কয়েক মিনিটের মধ্যে 1% RH-এ পৌঁছাতে পারে, তবে, ইলেকট্রনিক শুষ্ক ক্যাবিনেটকে RH শোষণ এবং ক্লান্তিকর প্রক্রিয়াগুলি অনুভব করতে হবে। , এটি ধীর হয়, সাধারণত 10-30 মিনিটের মধ্যে, নির্দিষ্ট RH পরিসরের উপর নির্ভর করে।
3.আবেদন
যদি পণ্যগুলি কেবল আর্দ্রতা সংবেদনশীল হয়, তবে ইলেকট্রনিক ইন্টিগ্রেটেড চিপগুলির জন্য শুষ্ক ক্যাবিনেটগুলি সর্বোত্তম পছন্দ, যদি পণ্যগুলি উভয়ই আর্দ্রতা সংবেদনশীল এবং অক্সিজেন সংবেদনশীল হয়, যেমন তামা, স্ফটিক, রৌপ্য, তাহলে N2 ক্যাবিনেট আরও ভাল।
ইলেকট্রনিক ইন্টিগ্রেটেড চিপসের জন্য শুষ্ক ক্যাবিনেট সম্পর্কে আরও বিশদ বিবরণের জন্য, দয়া করে আমাদের ওয়েবসাইট www.climatestsymor.com দেখুন বা sales@climatestsymor.com-এ সরাসরি ইমেল পাঠান, আমরা আপনাকে দ্রুত সময়ে ফিরে পাব, সম্ভাব্য সহযোগিতার জন্য স্বাগতম।
