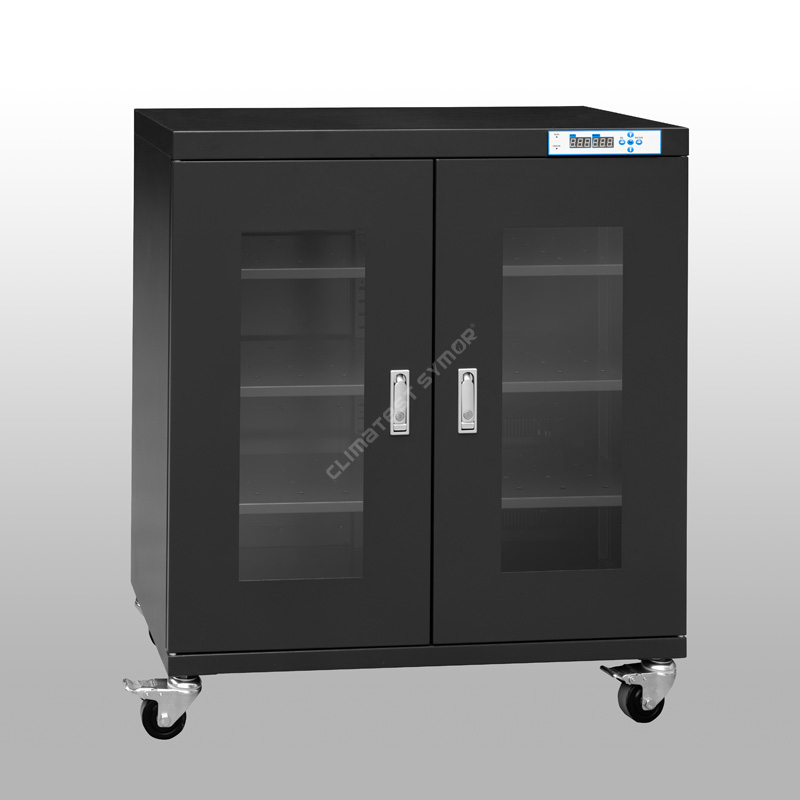

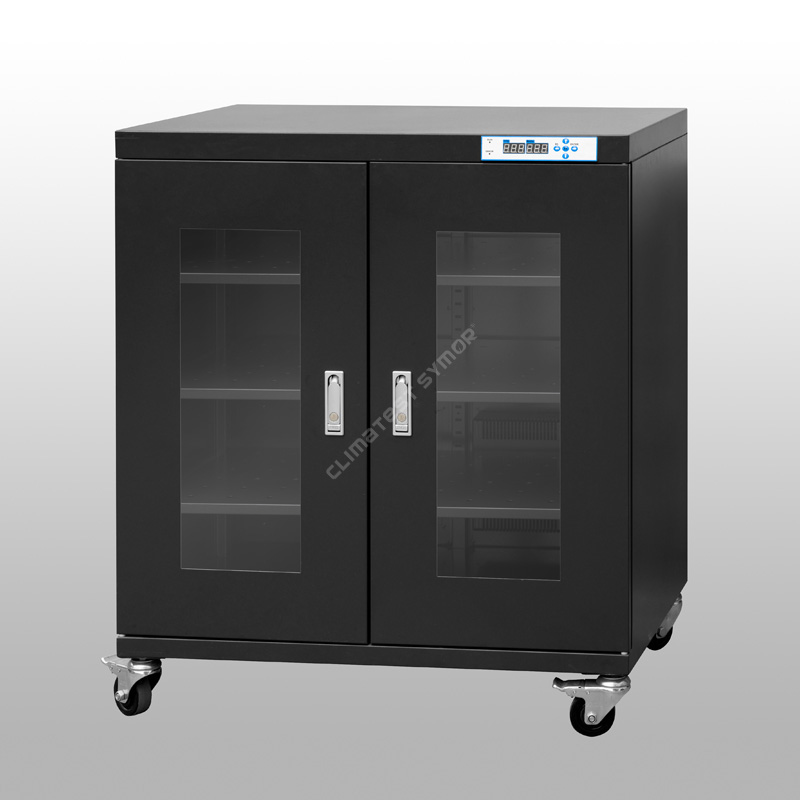

Climatest Symor® ইলেকট্রনিক উপাদানগুলির জন্য SMD আর্দ্রতা নিয়ন্ত্রণ ক্যাবিনেট সরবরাহ করে, অত্যাধুনিক উত্পাদন প্রক্রিয়া, পেটেন্ট করা ডিহিউমিডিফাইং প্রযুক্তির সাথে, আমাদের বিশ্বব্যাপী অসংখ্য গ্রাহকদের জয় করতে সাহায্য করে, Climatest Symor® প্রতিযোগিতামূলক মূল্যের সাথে উচ্চ-সম্পন্ন SMD আর্দ্রতা নিয়ন্ত্রণ ক্যাবিনেট সরবরাহ করে, প্রতিটি SMD আর্দ্রতা নিয়ন্ত্রণ মন্ত্রিসভা দুই বছরের ওয়ারেন্টি সহ আসে।
মডেল: TDC320F
ক্ষমতা: 320L
আর্দ্রতা:<10%RH Automatic
পুনরুদ্ধারের সময়: সর্বোচ্চ। দরজা খোলার 30 মিনিট পরে 30 সেকেন্ড তারপর বন্ধ। (পরিবেষ্টিত 25â 60% RH)
তাক: 3 পিসি
রঙ: গাঢ় নীল, ESD নিরাপদ
অভ্যন্তরীণ মাত্রা: W898*D422*H848 MM
বাহ্যিক মাত্রা: W900*D450*H1010 MM
বর্ণনা
ক্লাইমেটেস্ট সিমোর® SMD আর্দ্রতা নিয়ন্ত্রণ ক্যাবিনেটগুলি আপনার ইলেকট্রনিক উপাদানগুলিকে SMT উত্পাদন লাইনে ক্র্যাকিং এবং অ-কার্যকর ঢালাই থেকে রক্ষা করে, এটি একটি দীর্ঘমেয়াদী <10% RH ডিহিউমিডিফাইং পরিবেশ প্রদান করে, যা কার্যকরভাবে PCB বোর্ড এবং IC চিপগুলির পরিষেবা জীবন এবং মেঝে জীবনকে প্রসারিত করে, এই SMD আর্দ্রতা নিয়ন্ত্রণ ক্যাবিনেটগুলি IPC/JEDEC J-STD-033 মান অনুসরণ করে।
স্পেসিফিকেশন
মোড # F সহ: ESD ফাংশন, গাঢ় নীল রঙ।
F ছাড়া মোড#: ESD ফাংশন নেই, সাদা রঙ বন্ধ
|
মডেল |
ক্ষমতা |
অভ্যন্তরীণ মাত্রা (W×D×H,mm) |
বাহ্যিক মাত্রা (W×D×H,mm) |
গড় শক্তি (W) |
মোট ওজন (কেজি) |
সর্বোচ্চ লোড/শেল্ফ (কেজি) |
|
TDC98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
|
TDC98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
|
TDC160 |
160L |
446*422*848 |
448*450*1010 |
8 |
43 |
50 |
|
TDC160F |
160L |
446*422*848 |
448*450*1010 |
8 |
43 |
50 |
|
TDC240 |
240L |
596*372*1148 |
598*400*1310 |
8 |
57 |
50 |
|
TDC240F |
240L |
596*372*1148 |
598*400*1310 |
8 |
57 |
50 |
|
TDC320 |
320L |
৮৯৮*৪২২*৮৪৮ |
900*450*1010 |
8 |
70 |
80 |
|
TDC320F |
320L |
৮৯৮*৪২২*৮৪৮ |
900*450*1010 |
8 |
70 |
80 |
|
TDC435 |
435L |
৮৯৮*৫৭২*৮৪৮ |
900*600*1010 |
8 |
82 |
80 |
|
TDC435F |
435L |
৮৯৮*৫৭২*৮৪৮ |
900*600*1010 |
8 |
82 |
80 |
|
TDC540 |
540L |
596*682*1298 |
598*710*1465 |
8 |
95 |
80 |
|
TDC540F |
540L |
596*682*1298 |
598*710*1465 |
8 |
95 |
80 |
|
TDC718 |
718L |
596*682*1723 |
598*710*1910 |
8 |
105 |
80 |
|
TDC718F |
718L |
596*682*1723 |
598*710*1910 |
8 |
105 |
80 |
|
TDC870 |
870L |
898*572*1698 |
900*600*1890 |
10 |
130 |
100 |
|
TDC870F |
870L |
898*572*1698 |
900*600*1890 |
10 |
130 |
100 |
|
TDC1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
20 |
189 |
100 |
|
TDC1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
20 |
189 |
100 |
|
TDC1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
20 |
189 |
100 |
|
TDC1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
20 |
189 |
100 |
বৈশিষ্ট্য
· সুইজারল্যান্ডের আসল আমদানি করা আর্দ্রতা এবং তাপমাত্রা সেন্সর গ্রহণ করে।
-এটি ব্যবহারে উচ্চ নির্ভুলতা নিশ্চিত করে, এসএমডি আর্দ্রতা নিয়ন্ত্রণ ক্যাবিনেটের মেমরি ফাংশন রয়েছে, পাওয়ার ব্যর্থতার পরে পুনরায় সেট করার দরকার নেই।
ইউএসএ ডুপন্ট ইএসডি পেইন্টিং সহ 1.2 মিমি বেধের গ্যালভানাইজড স্টিল দ্বারা তৈরি।
-রিইনফোর্সড স্ট্রাকচার ডিজাইন, চমৎকার লোড-ভারিং, 18টি পেইন্টিং প্রক্রিয়া সহ পৃষ্ঠের চিকিত্সা, স্ট্যাটিক প্রতিরোধের মান 10 পূরণ করে6 -108Ω, এছাড়াও শক্তিশালী জারা প্রতিরোধের সঙ্গে.
· ভাল পর্যবেক্ষণের জন্য 3.2 মিমি উচ্চ তীব্রতা টেম্পারড গ্লাস উইন্ডো।
- ফ্ল্যাট প্রেস দস্তা খাদ লক, নিখুঁত বায়ু নিবিড়তা এবং বিরোধী চুরি ফাংশন সহ, এই SMD আর্দ্রতা নিয়ন্ত্রণ মন্ত্রিসভা sealing কর্মক্ষমতা চমৎকার.
· মেমরি ফাংশন সহ, পাওয়ার ব্যর্থতার পরে পুনরায় সেট করার দরকার নেই।
-এসএমডি আর্দ্রতা নিয়ন্ত্রণ মন্ত্রিসভা স্বয়ংক্রিয়ভাবে পাওয়ার বন্ধ করার পরে শেষ সেটিং মানটি মনে রাখতে পারে, আবার সেট করার দরকার নেই।
· +15 বছর প্রক্ষিপ্ত জীবনকাল সহ শক্তিশালী শুষ্ক ইউনিট।
- SMD আর্দ্রতা নিয়ন্ত্রণ মন্ত্রিসভা 4A আণবিক চালনী শুষ্ক ইউনিট গ্রহণ করে, সবচেয়ে উন্নত কৌশল, এটি স্বয়ংক্রিয়ভাবে পুনরুত্থিত হতে পারে, প্রতিস্থাপনের প্রয়োজন নেই।
· সর্বজনীন ক্যাস্টর নীচে ইনস্টল, ESD নিরাপদ।
- রিইনফোর্সড PU ক্যাস্টরগুলি SMD আর্দ্রতা নিয়ন্ত্রণ ক্যাবিনেটের নীচে ইনস্টল করা হয়েছে, সহজ সরানো এবং থামানোর জন্য ব্রেক সহ সামনের দুটি।
ক্লাইমেটেস্ট সিমোর কি® SMD আর্দ্রতা নিয়ন্ত্রণ ক্যাবিনেট, শুকনো স্টোরেজ ক্যাবিনেট, SMT শুকনো ক্যাবিনেট?
ক্লাইমেটেস্ট সিমোর® এসএমডি আর্দ্রতা নিয়ন্ত্রণ ক্যাবিনেট, ইলেকট্রনিক আর্দ্রতা নিয়ন্ত্রণের সাথে একটি ঘের যা স্বয়ংক্রিয়ভাবে একটি স্থিতিশীল আপেক্ষিক আর্দ্রতা (আরএইচ) মান বজায় রাখে, এসএমডি আর্দ্রতা নিয়ন্ত্রণ ক্যাবিনেট বিভিন্ন আকার এবং আকারে আসে, এটি নির্ভরযোগ্যভাবে <10% আরএইচ কম আর্দ্রতা পরিবেশ রাখতে পারে, সঠিকভাবে আরএইচ কন্ট্রোল, শুধু আপনার পাওয়ার সাপ্লাইয়ের সাথে সংযোগ করুন এবং এলইডি কন্ট্রোলারে আরএইচ মান সেট করুন, এটি স্বয়ংক্রিয়ভাবে কাজ করবে।
কিভাবে SMD আর্দ্রতা নিয়ন্ত্রণ মন্ত্রিসভা SMT উত্পাদন প্রভাবিত করে?
আইসি, বিজিএ, পিসিবি এর মতো এমএসএল উপাদানগুলি আর্দ্রতার প্রতি খুব সংবেদনশীল, এই উপাদানগুলির স্টোরেজ পরিবেশের জন্য কঠোর প্রয়োজনীয়তা রয়েছে, বেসামরিক আর্দ্রতা-প্রমাণ শুকনো বাক্সগুলির বিপরীতে, এসএমডি আর্দ্রতা নিয়ন্ত্রণ মন্ত্রিসভা খুব কম আর্দ্রতার মান পৌঁছাতে পারে, ডিহিউমিডিফাইং এবং পুনরুদ্ধারের গতি অত্যন্ত দ্রুত, পুরো ক্যাবিনেটগুলি ESD নিরাপদ।
রিফ্লো প্রক্রিয়া চলাকালীন, IC প্যাকেজগুলির মধ্যে আর্দ্রতা প্রবেশ করে, গরম করার কারণে আর্দ্রতার চাপ বেড়ে যায়, শোষিত আর্দ্রতা দ্রুত ভিতরে প্রসারিত হয়, এর ফলে অদৃশ্য ক্ষতি হয়, যেমন তারের ব্যর্থতা, পপকর্ন এবং মাইক্রো-ক্র্যাকিং, এমনকি পৃষ্ঠে ফাটল ধরে। ত্রুটিগুলি প্রাথমিক পর্যায়ে দেখা সহজ নয়, তবে, এই অদৃশ্য, সম্ভাব্য সমস্যাগুলি বাজারে প্রবেশ করে, তারপর ফ্যাকাল্টি পণ্যগুলি ফিরে আসে এবং অভিযোগগুলি অনুসরণ করে।
|
সাধারণ স্টোরেজ |
রিফ্লো প্রক্রিয়া |
||
|
|
|
|
|
|
পরিবেষ্টিত আর্দ্রতা প্যাকেজগুলির মধ্যে প্রবেশ করে। |
গরম করার সময়, জলের বাষ্পের চাপ বৃদ্ধি পায়, যা ডাই এবং রজনকে আলাদা করে। |
জলের বাষ্প গরম করার অধীনে প্রসারিত হতে থাকে, প্যাকেজগুলিকে উড়িয়ে দেয়। |
জলের বাষ্প প্যাকেজগুলিকে ভেঙে দেয়, যার ফলে মাইক্রো-ক্র্যাকিং হয়। |
SMD আর্দ্রতা নিয়ন্ত্রণ ক্যাবিনেট <10% RH বজায় রাখতে পারে, যা কার্যকরভাবে সমাবেশ প্রক্রিয়ার সময় অনুপযুক্ত স্টোরেজের ফলে ব্যর্থতার ঝুঁকি দূর করে। IPC/JEDEC J-STD-033 স্ট্যান্ডার্ড নির্দিষ্ট করে'' হ্যান্ডলিং, প্যাকিং, শিপিং এবং আর্দ্রতা/রিফ্লো ব্যবহারের জন্য মানক সংবেদনশীল সারফেস মাউন্ট ডিভাইস।â, এটি আর্দ্রতা সংবেদনশীল উপাদানগুলির জন্য কম আর্দ্রতা স্টোরেজ প্রয়োজন।
এসএমডি সংরক্ষণ করার জন্য আপনার কেন একটি এসএমডি আর্দ্রতা নিয়ন্ত্রণ ক্যাবিনেটের প্রয়োজন?
MSD ডিভাইসগুলি সাধারণত ইন্টিগ্রেটেড সার্কিট হয়, বিভিন্ন উপাদানের সমন্বয়ে গঠিত, এই উপাদানগুলিকে পেস্টের মাধ্যমে একত্রিত করা হয়, এটি অনিবার্যভাবে উপাদানগুলির মধ্যে ফাঁক সৃষ্টি করে, ফাঁকগুলি হল MSD স্যাঁতসেঁতে হওয়ার প্রধান কারণ, আর্দ্রতা প্রবেশ করবে এবং ধীরে ধীরে এসএমডিতে প্রবেশ করবে, যখন অনুপ্রবেশ পৌঁছে যাবে। একটি নির্দিষ্ট পরিমাণে, SMD স্যাঁতসেঁতে এবং ব্যর্থ হয়।
MSD কম আর্দ্রতা সঞ্চয়স্থান, SMD কর্মশালার জীবন নিয়ন্ত্রণের লক্ষ্য, SMD আর্দ্রতা নিয়ন্ত্রণ ক্যাবিনেট একটি কার্যকর স্টোরেজ সমাধান প্রদান করে, SMD আর্দ্রতা নিয়ন্ত্রণ মন্ত্রিসভা কর্মক্ষমতা SMD স্টোরেজ প্রভাব নির্ধারণ করে, একটি পেশাদার SMD আর্দ্রতা নিয়ন্ত্রণ মন্ত্রিসভা কম আর্দ্রতা অর্জন করা উচিত, অ্যান্টিস্ট্যাটিক এবং দ্রুত dehumidifying ফাংশন
এসএমডি স্তর প্রয়োজনীয় আর্দ্রতা স্তর নির্ধারণ করে। বর্তমান SMD স্তরে, সাধারণত ব্যবহৃত স্টোরেজ আর্দ্রতা হল 20%, 10% এবং 5% RH।
ক্লাইমেটেস্ট সিমোর® SMD আর্দ্রতা নিয়ন্ত্রণ মন্ত্রিসভা সুইজারল্যান্ড আমদানি করা তাপমাত্রা গ্রহণ করে। & RH সেন্সর, ত্রুটি হল +/-2% RH, উচ্চ নির্ভুলতা এবং উচ্চ স্থায়িত্ব সহ, আর্দ্রতা সামঞ্জস্যযোগ্য, বায়ু-নিরুদ্ধতা চমৎকার।
SMD আর্দ্রতা নিয়ন্ত্রণ মন্ত্রিসভা আবেদন
এসএমডি আর্দ্রতা নিয়ন্ত্রণ ক্যাবিনেট ইলেকট্রনিক/সেমিকন্ডাক্টর উত্পাদন শিল্পে অপরিহার্য, এটি এর জন্য সর্বোত্তম স্টোরেজ সমাধান:
â» PCB সমাবেশ, IC চিপস, LED, SMD, SMT, টেপ এবং রিল, প্রিন্টেড ওয়্যারিং বোর্ড (PWB), পলিমাইড ফিল্ম, ফিডার।
â» ক্যাপাসিটার, সিরামিক যন্ত্রাংশ, সংযোগকারী, সুইচ, ওয়েল্ডিং বার।
â» MSL উপাদান যা আংশিকভাবে একত্রিত করা হয়েছে।
â» আর্দ্রতা-শোষণকারী উপকরণ, যেমন ইপোক্সি, রজন, আঠালো।
অধিকন্তু, ক্লিনরুমগুলির অত্যন্ত কঠোর স্বাস্থ্যবিধি প্রয়োজনীয়তা রয়েছে, মানক মডেলগুলি মেলে না, ক্লাইমেটেস্ট সিমোর® এছাড়াও স্টেইনলেস স্টিল (SS) শুকনো ক্যাবিনেট এবং স্টেইনলেস স্টিল (SS) নাইট্রোজেন ক্যাবিনেট সরবরাহ করে, উভয়ই গ্রাহকদের নির্দিষ্ট চাহিদা অনুযায়ী কাস্টমাইজ করা হয়।
<10% RH সিরিজ dehumidifying গতি:
দরজা 30 সেকেন্ড খুলুন এবং তারপর বন্ধ করুন, আর্দ্রতা 30 মিনিটের মধ্যে <10% RH এ পুনরুদ্ধার হবে, নীচের বক্ররেখা দেখুন: (পরিবেশ 25 ডিগ্রি সেলসিয়াস, আর্দ্রতা 60% RH)
ইলেকট্রনিক উপাদান সংরক্ষণের সাধারণ পদ্ধতি কি কি?
1. আর্দ্রতা বাধা ব্যাগ
âপদ্ধতি: আর্দ্রতা সংবেদনশীল উপাদানগুলি সিল করা আর্দ্রতা বাধা ব্যাগে প্যাক করা হয়, ভিতরে ডেসিক্যান্ট এবং আর্দ্রতা নির্দেশক কার (HIC) সহ, ব্যবহারকারীরা গাড়ির বিন্দুগুলির রঙ পরিবর্তন পরীক্ষা করে সিল করা প্যাকেজে পরিবেষ্টিত আর্দ্রতা সনাক্ত করে।
âঅসুবিধা: আর্দ্রতা বাধা ব্যাগ + আর্দ্রতা নির্দেশক গাড়ি + ডেসিক্যান্ট + ম্যানুয়াল ওয়ার্ক = ভোগ্য সামগ্রী, ফুটো ঝুঁকি, উচ্চ খরচ।
2. নাইট্রোজেন ক্যাবিনেট
âপদ্ধতি: আর্দ্রতা সংবেদনশীল উপাদানগুলি নাইট্রোজেন পরিস্কার ক্যাবিনেটে বা সংকুচিত বাতাসে সংরক্ষণ করা হয় যাতে কম আর্দ্রতা সঞ্চয় হয়।
âঅসুবিধা: নাইট্রোজেন ফিলিং = ক্রমাগত N2 খরচ, উচ্চ খরচ।
3. কম আর্দ্রতা স্টোরেজ ক্যাবিনেটের
â পদ্ধতি: আর্দ্রতা সংবেদনশীল উপাদানগুলি একটি কম আর্দ্রতা স্টোরেজ ক্যাবিনেটে স্থাপন করা হয়, শুধু প্লাগ ইন করুন, মেশিনটি স্বয়ংক্রিয়ভাবে কাজ করবে এবং খুব কম আর্দ্রতায় পৌঁছাবে।
â সুবিধা: কোন ভোগ্য জিনিসপত্র নেই, কোন ম্যানুয়াল কাজ নেই, নাইট্রোজেন খরচ নেই, পরিবেশগত, শুধুমাত্র সামান্য বিদ্যুৎ প্রয়োজন।
উপরের তুলনা থেকে, এসএমডি আর্দ্রতা নিয়ন্ত্রণ ক্যাবিনেট আপনাকে উচ্চ দক্ষতা এবং কম খরচে নিয়ে আসে, এটি দীর্ঘমেয়াদে সবচেয়ে সাশ্রয়ী বিকল্প।
আমরা নীচের শিল্পগুলিতে এসএমডি আর্দ্রতা নিয়ন্ত্রণ ক্যাবিনেট সমাধান সরবরাহ করি:
ইলেকট্রনিক উত্পাদন
সেমিকন্ডাক্টর
ফার্মাসিউটিক্যাল
ল্যাবরেটরি
বিমান চলাচল
সামরিক
SMD আর্দ্রতা নিয়ন্ত্রণ ক্যাবিনেটের সুবিধা
আর্দ্রতা নিয়ন্ত্রণ ক্যাবিনেট এবং নাইট্রোজেন ক্যাবিনেটের মধ্যে পার্থক্য কী?
1. কাজের নীতি
আর্দ্রতা নিয়ন্ত্রণ ক্যাবিনেটগুলি শারীরিক আর্দ্রতা শোষণকারী ব্যবহার করে, মূল অংশটি শুষ্ক ইউনিট, শুষ্ক ইউনিট স্বয়ংক্রিয়ভাবে আর্দ্রতা শোষণকারী এবং ক্লান্তিকর সঞ্চালন প্রক্রিয়াগুলিকে সামঞ্জস্য করে, আপনার নির্বাচনের জন্য বিভিন্ন RH রেঞ্জ রয়েছে, যেমন 20-60% RH/10-20% RH /<10%RH/<5%RH/<3%RH, এটি আপনার নির্দিষ্ট চাহিদার উপর নির্ভর করে।
আর্দ্রতা নিয়ন্ত্রণ ক্যাবিনেটগুলি N2 গ্যাস শোধন ব্যবহার করে, N2 গ্যাসে ভরা অভ্যন্তরীণ বাতাসকে বাইরে ঠেলে দেয়, তারপর RH সেটিং মান পর্যন্ত কম হয়, নিয়ন্ত্রণের উদ্দেশ্যে নাইট্রোজেন ক্যাবিনেটে একটি N2 ফ্লো-মিটার, চৌম্বকীয় ভালভ এবং N2 মডিউল সজ্জিত থাকে, আর্দ্রতা 1-60% RH সামঞ্জস্যযোগ্য, কিন্তু এটি ক্রমাগত N2 সরবরাহের প্রয়োজন, খরচ বেশি।
2. dehumidifying গতি
নাইট্রোজেন ক্যাবিনেটের dehumidifying গতি আর্দ্রতা নিয়ন্ত্রণ ক্যাবিনেটের তুলনায় দ্রুত, যখন N2 মন্ত্রিসভায় ছুটে যায়, অভ্যন্তরীণ RH কয়েক মিনিটের মধ্যে 1% RH পৌঁছাতে পারে, তবে, ইলেকট্রনিক শুষ্ক মন্ত্রিসভাকে RH শোষণ এবং ক্লান্তিকর প্রক্রিয়া অনুভব করতে হয়, এটি ধীর, সাধারণত 10-30 মিনিটের মধ্যে, নির্দিষ্ট RH পরিসরের উপর নির্ভর করে।
3.আবেদন
যদি পণ্যগুলি কেবল আর্দ্রতা সংবেদনশীল হয়, তবে আর্দ্রতা নিয়ন্ত্রণ ক্যাবিনেটগুলি সর্বোত্তম পছন্দ, যদি পণ্যগুলি উভয়ই আর্দ্রতা সংবেদনশীল এবং অক্সিজেন সংবেদনশীল হয়, যেমন তামা, স্ফটিক, রৌপ্য, তাহলে N2 ক্যাবিনেট আরও ভাল।
SMD আর্দ্রতা নিয়ন্ত্রণ মন্ত্রিসভা সম্পর্কে আরও বিশদ বিবরণের জন্য, অনুগ্রহ করে আমাদের ওয়েবসাইট www.climatestsymor.com দেখুন বা সরাসরি sales@climatestsymor.com-এ ইমেল পাঠান, আমরা আপনাকে দ্রুততম সময়ে ফিরে পাব, সম্ভাব্য সহযোগিতার জন্য স্বাগতম।
