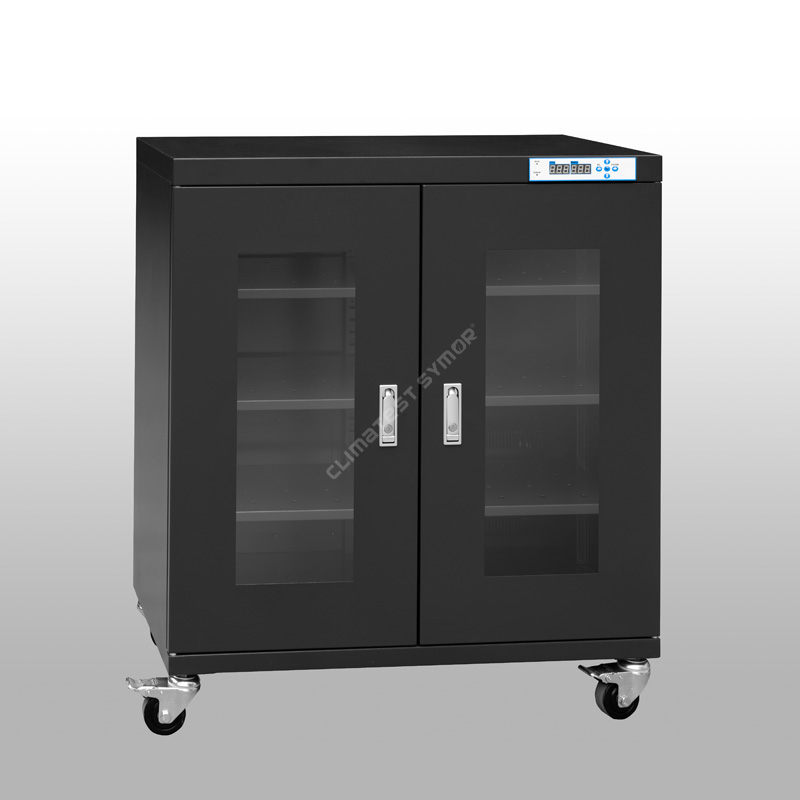

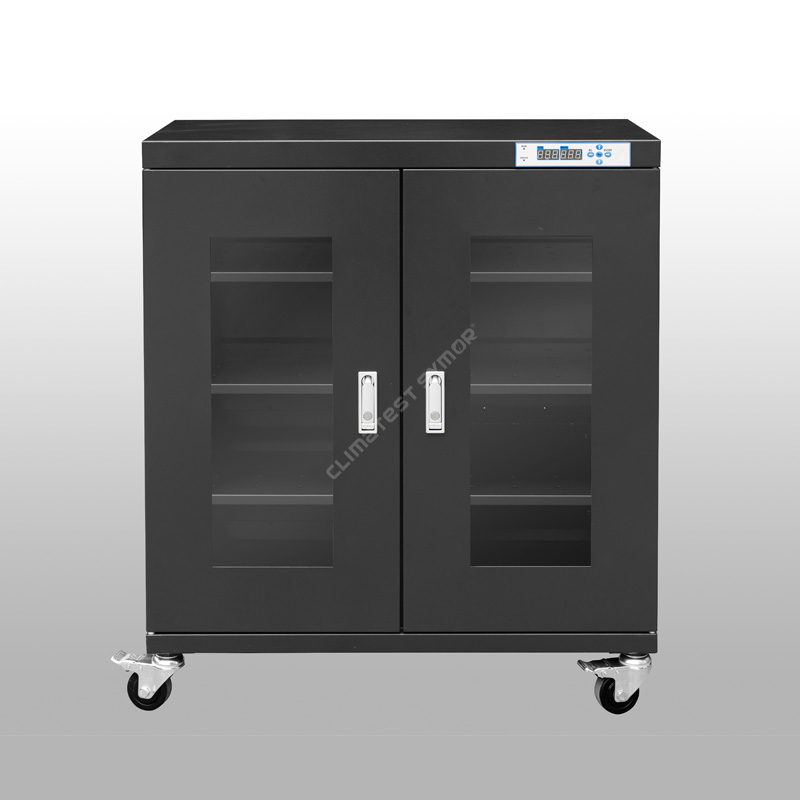

পিসিবি স্টোরেজের জন্য ক্লাইমেটেস্ট সিমোর® ড্রাই ক্যাবিনেট তৈরি হয় চীনে, স্বয়ংক্রিয় আর্দ্রতা নিয়ন্ত্রণ সহ, এটি বজায় রাখে<5%RH ultra-low humidity environment, dry cabinets for PCB storage are used to protect moisture sensitive components from humidity-related damages, Climatest Symor® adopts the most advanced dehumidifying technique,Climatest Symor® has sold dry cabinets for PCB storage to the well-known electronic/semiconductor manufacturers in EU, USA, Southeast Asia countries for more than 10 years.
মডেল: TDU320F
ক্ষমতা: 320L
আর্দ্রতা:<5%RH Automatic
পুনরুদ্ধারের সময়: সর্বোচ্চ। দরজা খোলার 30 মিনিট পরে 30 সেকেন্ড তারপর বন্ধ। (পরিবেষ্টিত 25â 60% RH)
তাক: 3 পিসি
রঙ: গাঢ় নীল, ESD নিরাপদ
অভ্যন্তরীণ মাত্রা: W898*D422*H848 MM
বাহ্যিক মাত্রা: W900*D450*H1010 MM
বর্ণনা
ক্লাইমেটেস্ট সিমোর® পিসিবি স্টোরেজ স্টোরেজের জন্য শুকনো ক্যাবিনেট এমএসএল উপাদানগুলির জন্য দীর্ঘমেয়াদী কম আর্দ্রতা সঞ্চয়স্থান সরবরাহ করে, এটি আকৃতি মেমরি অ্যালয় উপকরণ দিয়ে সজ্জিত, যা নীরব অপারেশন এবং রক্ষণাবেক্ষণ মুক্ত নিশ্চিত করে, এই শুকনো ক্যাবিনেটগুলিতে নিরাপদে সংরক্ষণ করা আর্দ্রতা সংবেদনশীল উপাদানগুলির একটি বর্ধিত মেঝে জীবন রয়েছে, যা পুনঃপ্রবাহ প্রক্রিয়ার সময় পপকর্ন/মাইক্রো-ক্র্যাকিং সমস্যাগুলি সম্পূর্ণভাবে নিষ্পত্তি করে, PCB স্টোরেজএর জন্য শুকনো ক্যাবিনেটগুলি IPC/JEDEC J-STD 033 মান পূরণ করে।
স্পেসিফিকেশন
মোড # F সহ: ESD ফাংশন, গাঢ় নীল রঙ।
F ছাড়া মোড#: ESD ফাংশন নেই, সাদা রঙ বন্ধ
মডেল |
ক্ষমতা |
অভ্যন্তরীণ মাত্রা (W×D×H,mm) |
বাহ্যিক মাত্রা (W×D×H,mm) |
গড় শক্তি (W) |
মোট ওজন (কেজি) |
সর্বোচ্চ লোড/শেল্ফ (কেজি) |
TDU98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDU98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDU160 |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDU160F |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDU240 |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDU240F |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDU320 |
320L |
৮৯৮*৪২২*৮৪৮ |
900*450*1010 |
10 |
70 |
80 |
TDU320F |
320L |
৮৯৮*৪২২*৮৪৮ |
900*450*1010 |
10 |
70 |
80 |
TDU435 |
435L |
৮৯৮*৫৭২*৮৪৮ |
900*600*1010 |
10 |
82 |
80 |
TDU435F |
435L |
৮৯৮*৫৭২*৮৪৮ |
900*600*1010 |
10 |
82 |
80 |
TDU540 |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU540F |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU718 |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU718F |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU870 |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU870F |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
বৈশিষ্ট্য
· সুইজারল্যান্ডের আসল আমদানি করা আর্দ্রতা এবং তাপমাত্রা সেন্সর গ্রহণ করে।
-এটি ব্যবহারে উচ্চ নির্ভুলতা নিশ্চিত করে, ক্লাইমেটেস্ট সিমোর® পিসিবি স্টোরেজের জন্য শুকনো ক্যাবিনেটের মেমরি ফাংশন রয়েছে, পাওয়ার ব্যর্থতার পরে পুনরায় সেট করার দরকার নেই।
ইউএসএ ডুপন্ট ইএসডি পেইন্টিং সহ 1.2 মিমি বেধের গ্যালভানাইজড স্টিল দ্বারা তৈরি।
-রিইনফোর্সড স্ট্রাকচার ডিজাইন, চমৎকার লোড-ভারিং, 18টি পেইন্টিং প্রক্রিয়া সহ পৃষ্ঠের চিকিত্সা, স্ট্যাটিক প্রতিরোধের মান 10 পূরণ করে6 -108Ω, এছাড়াও শক্তিশালী জারা প্রতিরোধের সঙ্গে.
· ভাল পর্যবেক্ষণের জন্য 3.2 মিমি উচ্চ তীব্রতা টেম্পারড গ্লাস উইন্ডো।
- ফ্ল্যাট প্রেস দস্তা খাদ লক, নিখুঁত এয়ার টাইটনেস এবং অ্যান্টি-থেফ ফাংশন সহ, পিসিবি স্টোরেজ সিলিং পারফরম্যান্সের জন্য এই শুকনো ক্যাবিনেটগুলি দুর্দান্ত।
· মেমরি ফাংশন সহ, পাওয়ার ব্যর্থতার পরে পুনরায় সেট করার দরকার নেই।
- পিসিবি স্টোরেজের জন্য শুকনো ক্যাবিনেটগুলি পাওয়ার অফ হওয়ার পরে শেষ সেটিং মানটি স্বয়ংক্রিয়ভাবে মনে রাখতে পারে, আবার সেট করার দরকার নেই।
· +15 বছর প্রক্ষিপ্ত জীবনকাল সহ শক্তিশালী শুষ্ক ইউনিট।
- PCB স্টোরেজের জন্য শুষ্ক ক্যাবিনেটগুলি 4A আণবিক চালনী শুষ্ক ইউনিট গ্রহণ করে, সবচেয়ে উন্নত কৌশল, এটি স্বয়ংক্রিয়ভাবে পুনর্জন্ম হতে পারে, প্রতিস্থাপনের প্রয়োজন নেই।
· সর্বজনীন ক্যাস্টর নীচে ইনস্টল, ESD নিরাপদ।
- পিসিবি স্টোরেজের জন্য ড্রাই ক্যাবিনেটের নীচে রিইনফোর্সড পিইউ ক্যাস্টর ইনস্টল করা হয়েছে, সহজ সরানো এবং থামানোর জন্য ব্রেক সহ সামনের দুটি।
ক্লাইমেটেস্ট সিমোর কি® পিসিবি স্টোরেজের জন্য শুকনো ক্যাবিনেট, ইন্টিগ্রেটেড সার্কিটের জন্য শুকনো ক্যাবিনেট?
ক্লাইমেটেস্ট সিমোর® PCB স্টোরেজের জন্য ড্রাই ক্যাবিনেট, আইসি প্যাকেজের জন্য ড্রাই ক্যাবিনেটও বলা হয়, এয়ার-টাইট স্বয়ংক্রিয় ডিহিউমিডিফাইং ড্রাই বক্স যা আর্দ্রতা-সম্পর্কিত ক্ষতি থেকে আর্দ্রতা সংবেদনশীল জিনিসগুলিকে রক্ষা করে, এটি একটি <5% RH কম আর্দ্রতা অভ্যন্তরীণ পরিবেশ বজায় রাখে, যা কার্যকরভাবে দূর করতে পারে সমাবেশ প্রক্রিয়ার সময় অনুপযুক্ত স্টোরেজের ফলে ব্যর্থতার ঝুঁকি।
পিসিবি স্টোরেজের জন্য শুকনো ক্যাবিনেট কীভাবে কাজ করে?
পিসিবি স্টোরেজের জন্য শুকনো ক্যাবিনেটগুলি ইলেকট্রনিক আর্দ্রতা নিয়ন্ত্রণের সাথে একটি ঘের, এটি সেট করার পরে একটি স্থিতিশীল আপেক্ষিক আর্দ্রতা রাখে, এটি বহু-ছিদ্রযুক্ত আণবিক চালনিকে ডেসিক্যান্ট হিসাবে গ্রহণ করে, এই ডেসিক্যান্টগুলি স্বয়ংক্রিয়ভাবে পুনরায় তৈরি করা যেতে পারে, 15 বছরের মধ্যে প্রতিস্থাপনের প্রয়োজন নেই, শুকনো ক্যাবিনেটগুলি উপলব্ধি করে আরও সুনির্দিষ্ট নিয়ন্ত্রণ, আরও ভাল আরএইচ অভিন্নতা সহ।
পিসিবি স্টোরেজের জন্য শুকনো ক্যাবিনেটগুলি কীভাবে এসএমটি উত্পাদনকে প্রভাবিত করে?
আইসি, বিজিএ, পিসিবি-র মতো এমএসএল উপাদানগুলি আর্দ্রতার প্রতি খুব সংবেদনশীল, এই উপাদানগুলির স্টোরেজ পরিবেশের জন্য কঠোর প্রয়োজনীয়তা রয়েছে, বেসামরিক আর্দ্রতা-প্রমাণ শুষ্ক বাক্সগুলির বিপরীতে, পিসিবিএর জন্য শুকনো ক্যাবিনেটগুলি খুব কম আর্দ্রতার মান পৌঁছাতে পারে, ডিহিউমিডিফাইং এবং পুনরুদ্ধারের গতি অত্যন্ত দ্রুত, পুরো ক্যাবিনেটগুলি ESD নিরাপদ।
অধিকন্তু, ক্লিনরুমে ব্যবহৃত শুষ্ক ক্যাবিনেটগুলি অবশ্যই স্টেইনলেস স্টিলের উপাদান হতে হবে যাতে কঠোর স্বাস্থ্যবিধি প্রয়োজনীয়তা পূরণ করা যায়, ক্লাইমেটেস্ট সিমোর® এছাড়াও এসএস শুকনো ক্যাবিনেট সরবরাহ করে।
রিফ্লো প্রক্রিয়া চলাকালীন, IC প্যাকেজগুলির মধ্যে আর্দ্রতা প্রবেশ করে, গরম করার কারণে আর্দ্রতার চাপ বেড়ে যায়, শোষিত আর্দ্রতা দ্রুত ভিতরে প্রসারিত হয়, এর ফলে অদৃশ্য ক্ষতি হয়, যেমন তারের ব্যর্থতা, পপকর্ন এবং মাইক্রো-ক্র্যাকিং, এমনকি পৃষ্ঠে ফাটল ধরে। ত্রুটিগুলি প্রাথমিক পর্যায়ে দেখা সহজ নয়, তবে, এই অদৃশ্য, সম্ভাব্য সমস্যাগুলি বাজারে প্রবেশ করে, তারপর ফ্যাকাল্টি পণ্যগুলি ফিরে আসে এবং অভিযোগগুলি অনুসরণ করে।
সাধারণ স্টোরেজ |
রিফ্লো প্রক্রিয়া |
||
|
|
|
|
পরিবেষ্টিত আর্দ্রতা প্যাকেজগুলির মধ্যে প্রবেশ করে। |
গরম করার সময়, জলের বাষ্পের চাপ বৃদ্ধি পায়, যা ডাই এবং রজনকে আলাদা করে। |
জলের বাষ্প গরম করার অধীনে প্রসারিত হতে থাকে, প্যাকেজগুলিকে উড়িয়ে দেয়। |
জলের বাষ্প প্যাকেজগুলিকে ভেঙে দেয়, যার ফলে মাইক্রো-ক্র্যাকিং হয়। |
PCBA-এর জন্য শুকনো ক্যাবিনেটগুলি <5% RH বজায় রাখতে পারে, যা সমাবেশ প্রক্রিয়ার সময় অনুপযুক্ত স্টোরেজের ফলে ব্যর্থতার ঝুঁকিগুলি কার্যকরভাবে দূর করে।
IPC/JEDEC J-STD-033 স্ট্যান্ডার্ড নির্দিষ্ট করে-আদ্রতা/রিফ্লো সংবেদনশীল সারফেস মাউন্ট ডিভাইসগুলির হ্যান্ডলিং, প্যাকিং, শিপিং এবং ব্যবহারের জন্য স্ট্যান্ডার্ড।
পিসিবি স্টোরেজের জন্য ড্রাই ক্যাবিনেটের আবেদন
PCBA-এর জন্য শুকনো ক্যাবিনেটগুলি ইলেকট্রনিক উত্পাদন শিল্পে আবশ্যক, এটি PCB বোর্ড, IC চিপস, LED, SMD, SMT, এবং এছাড়াও টেপ এবং রিল, প্রিন্টেড ওয়্যারিং বোর্ড (PWB), পলিমাইড ফিল্ম, ফিডারগুলির জন্য চমৎকার স্টোরেজ বিশেষজ্ঞ। , ক্যাপাসিটরের জন্য অন্যান্য আদর্শ অ্যাপ্লিকেশন, সিরামিক যন্ত্রাংশ, সংযোগকারী, সুইচ, ওয়েল্ডিং বার, অটো ড্রাই ক্যাবিনেটগুলি IPC/JEDEC J-STD-033 মান মেনে চলে।
<5% RH সিরিজ dehumidifying গতি:
দরজা 30 সেকেন্ড খুলুন এবং তারপর বন্ধ করুন, আর্দ্রতা 30 মিনিটের মধ্যে <5% RH এ পুনরুদ্ধার হবে, নীচের বক্ররেখা দেখুন: (পরিবেষ্টিত 25 ডিগ্রি সেলসিয়াস, আর্দ্রতা 60% RH)
ইলেকট্রনিক উপাদান সংরক্ষণের সাধারণ পদ্ধতি কি কি?
1. আর্দ্রতা বাধা ব্যাগ
â পদ্ধতি: আর্দ্রতা সংবেদনশীল উপাদানগুলি সিল করা আর্দ্রতা বাধা ব্যাগে প্যাক করা হয়, ভিতরে ডেসিক্যান্ট এবং আর্দ্রতা নির্দেশক কার্ড (HIC) সহ, ব্যবহারকারীরা গাড়ির বিন্দুগুলির রঙ পরিবর্তন পরীক্ষা করে সিল করা প্যাকেজে পরিবেষ্টিত আর্দ্রতা সনাক্ত করে।
âঅসুবিধা: আর্দ্রতা বাধা ব্যাগ + আর্দ্রতা নির্দেশক গাড়ি + ডেসিক্যান্ট + ম্যানুয়াল ওয়ার্ক = ভোগ্য সামগ্রী, ফুটো ঝুঁকি, উচ্চ খরচ।
2. নাইট্রোজেন ক্যাবিনেট
âপদ্ধতি: আর্দ্রতা সংবেদনশীল উপাদানগুলি নাইট্রোজেন পরিস্কার ক্যাবিনেটে বা সংকুচিত বাতাসে সংরক্ষণ করা হয় যাতে কম আর্দ্রতা সঞ্চয় করা যায়।
âঅসুবিধা: নাইট্রোজেন ফিলিং = ক্রমাগত N2 খরচ, উচ্চ সহ
3. ইলেকট্রনিক শুষ্ক ক্যাবিনেটের
â পদ্ধতি: আর্দ্রতা সংবেদনশীল উপাদানগুলি একটি ইলেকট্রনিক শুষ্ক ক্যাবিনেটে স্থাপন করা হয়, শুধু প্লাগ ইন করুন, মেশিনটি স্বয়ংক্রিয়ভাবে কাজ করবে এবং খুব কম আর্দ্রতায় পৌঁছাবে।
â সুবিধা: কোন ভোগ্য জিনিসপত্র নেই, কোন ম্যানুয়াল কাজ নেই, নাইট্রোজেন খরচ নেই, পরিবেশগত, শুধুমাত্র সামান্য বিদ্যুৎ প্রয়োজন।
আমরা নীচের শিল্পগুলিতে পিসিবি স্টোরেজ সমাধানের জন্য শুকনো ক্যাবিনেট সরবরাহ করি:
ইলেকট্রনিক উত্পাদন
সেমিকন্ডাক্টর
ফার্মাসিউটিক্যাল
ল্যাবরেটরি
বিমান চলাচল
সামরিক
পিসিবি স্টোরেজের জন্য শুকনো ক্যাবিনেটের সুবিধা
পিসিবি স্টোরেজের জন্য শুষ্ক ক্যাবিনেট সম্পর্কে আরও বিশদ বিবরণের জন্য, দয়া করে আমাদের ওয়েবসাইট www.climatestsymor.com দেখুন বা sales@climatestsymor.com-এ সরাসরি ইমেল পাঠান, আমরা আপনাকে দ্রুত সময়ে ফিরে পাব, সম্ভাব্য সহযোগিতার জন্য স্বাগতম।
