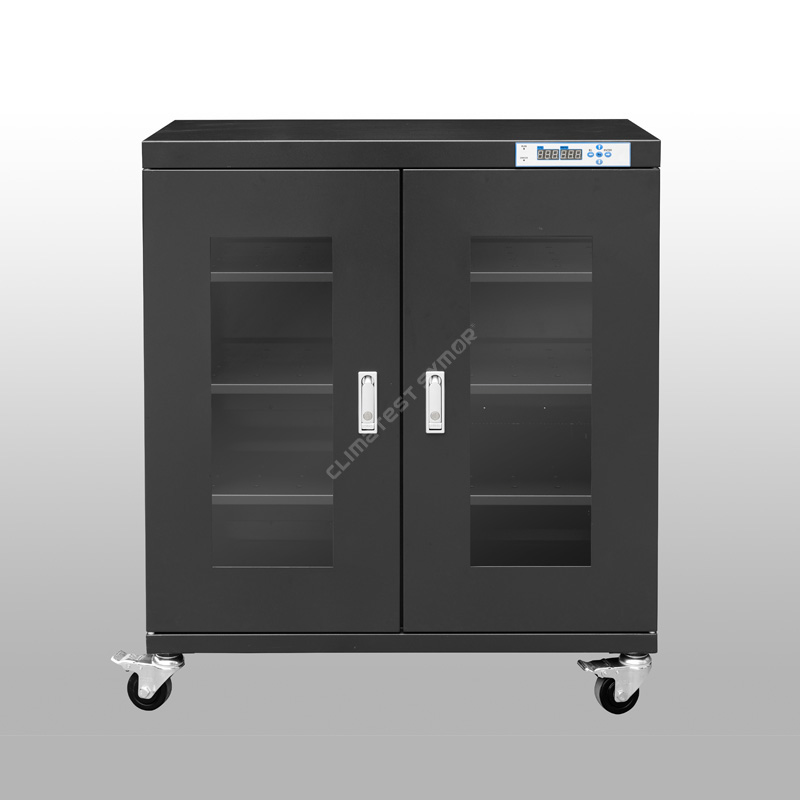

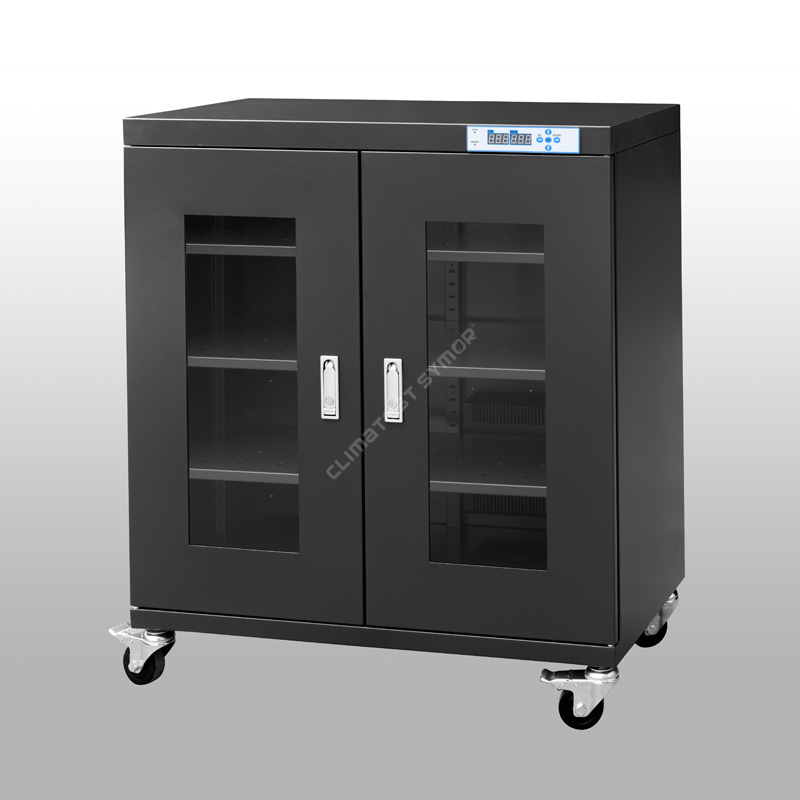

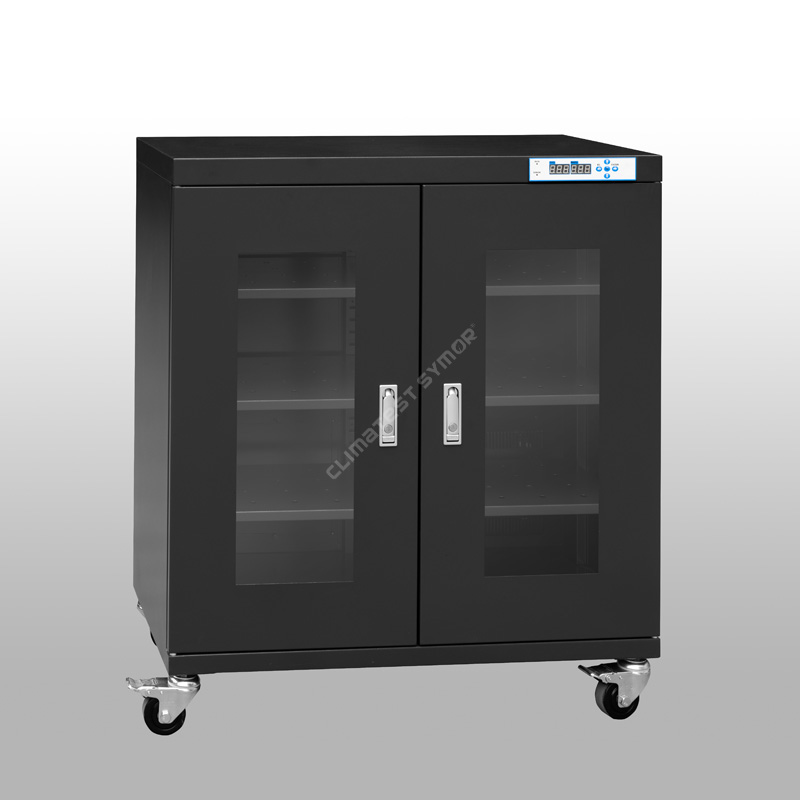

PCBA-এর জন্য ক্লাইমেটেস্ট সিমোর® ড্রাই ক্যাবিনেট তৈরি করা হয় চীনে, স্বয়ংক্রিয় আর্দ্রতা নিয়ন্ত্রণ সহ, এটি বজায় রাখে<5%RH ultra-low humidity environment, dry cabinets for PCBA are used to protect moisture sensitive components from humidity-related damages, Climatest Symor® adopts the most advanced dehumidifying technique, the company sells dry cabinets for PCBA to the world famous electronic/semiconductor manufacturers.
মডেল: TDU435F
ক্ষমতা: 435L
আর্দ্রতা:<5%RH Automatic
পুনরুদ্ধারের সময়: সর্বোচ্চ। দরজা খোলার 30 মিনিট পরে 30 সেকেন্ড তারপর বন্ধ। (পরিবেষ্টিত 25â 60% RH)
তাক: 3 পিসি
রঙ: গাঢ় নীল, ESD নিরাপদ
অভ্যন্তরীণ মাত্রা: W898*D572*H848 MM
বাহ্যিক মাত্রা: W900*D600*H1010 MM
বর্ণনা
ক্লাইমেটেস্ট সিমোর® পিসিবিএর জন্য শুকনো ক্যাবিনেট এমএসএল উপাদানগুলির জন্য দীর্ঘমেয়াদী কম আর্দ্রতা সঞ্চয়স্থান সরবরাহ করে, এটি আকৃতির মেমরি অ্যালয় উপকরণ দিয়ে সজ্জিত, যা নীরব অপারেশন এবং রক্ষণাবেক্ষণ মুক্ত নিশ্চিত করে, এই শুষ্ক ক্যাবিনেটগুলিতে নিরাপদে সংরক্ষণ করা আর্দ্রতা সংবেদনশীল উপাদানগুলির একটি বর্ধিত মেঝে জীবন থাকে, যা সম্পূর্ণরূপে রিফ্লো প্রক্রিয়া চলাকালীন পপকর্ন/মাইক্রো-ক্র্যাকিং সমস্যাগুলি নিষ্পত্তি করুন, PCBA-এর জন্য শুকনো ক্যাবিনেটগুলি IPC/JEDEC J-STD 033 মান পূরণ করে।
PCBA স্পেসিফিকেশন জন্য শুষ্ক মন্ত্রিসভা
মোড # F সহ: ESD ফাংশন, গাঢ় নীল রঙ।
F ছাড়া মোড#: ESD ফাংশন নেই, সাদা রঙ বন্ধ
|
মডেল |
ক্ষমতা |
অভ্যন্তরীণ মাত্রা (W×D×H,mm) |
বাহ্যিক মাত্রা (W×D×H,mm) |
গড় শক্তি (W) |
মোট ওজন (কেজি) |
সর্বোচ্চ লোড/শেল্ফ (কেজি) |
|
TDU98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
|
TDU98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
|
TDU160 |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
|
TDU160F |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
|
TDU240 |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
|
TDU240F |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
|
TDU320 |
320L |
৮৯৮*৪২২*৮৪৮ |
900*450*1010 |
10 |
70 |
80 |
|
TDU320F |
320L |
৮৯৮*৪২২*৮৪৮ |
900*450*1010 |
10 |
70 |
80 |
|
TDU435 |
435L |
৮৯৮*৫৭২*৮৪৮ |
900*600*1010 |
10 |
82 |
80 |
|
TDU435F |
435L |
৮৯৮*৫৭২*৮৪৮ |
900*600*1010 |
10 |
82 |
80 |
|
TDU540 |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
|
TDU540F |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
|
TDU718 |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
|
TDU718F |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
|
TDU870 |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
|
TDU870F |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
|
TDU1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
|
TDU1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
|
TDU1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
|
TDU1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
PCBA বৈশিষ্ট্য জন্য শুষ্ক মন্ত্রিসভা
· সুইজারল্যান্ডের আসল আমদানি করা আর্দ্রতা এবং তাপমাত্রা সেন্সর গ্রহণ করে।
-এটি ব্যবহারে উচ্চ নির্ভুলতা নিশ্চিত করে, ক্লাইমেটেস্ট সিমোর® পিসিবিএর জন্য শুকনো ক্যাবিনেটের মেমরি ফাংশন রয়েছে, পাওয়ার ব্যর্থতার পরে পুনরায় সেট করার দরকার নেই।
ইউএসএ ডুপন্ট ইএসডি পেইন্টিং সহ 1.2 মিমি বেধের গ্যালভানাইজড স্টিল দ্বারা তৈরি।
-রিইনফোর্সড স্ট্রাকচার ডিজাইন, চমৎকার লোড-ভারিং, 18টি পেইন্টিং প্রক্রিয়া সহ পৃষ্ঠের চিকিত্সা, স্ট্যাটিক প্রতিরোধের মান 10 পূরণ করে6 -108Ω, এছাড়াও শক্তিশালী জারা প্রতিরোধের সঙ্গে.
· ভাল পর্যবেক্ষণের জন্য 3.2 মিমি উচ্চ তীব্রতা টেম্পারড গ্লাস উইন্ডো।
- ফ্ল্যাট প্রেস দস্তা খাদ লক, নিখুঁত বায়ু নিবিড়তা এবং বিরোধী চুরি ফাংশন সহ, PCBA sealing কর্মক্ষমতা জন্য এই শুষ্ক ক্যাবিনেটের চমৎকার.
· মেমরি ফাংশন সহ, পাওয়ার ব্যর্থতার পরে পুনরায় সেট করার দরকার নেই।
- PCBA-এর জন্য শুকনো ক্যাবিনেটগুলি পাওয়ার অফ হওয়ার পরে শেষ সেটিং মানটি স্বয়ংক্রিয়ভাবে মুখস্থ করতে পারে, আবার সেট করার দরকার নেই।
· +15 বছর প্রক্ষিপ্ত জীবনকাল সহ শক্তিশালী শুষ্ক ইউনিট।
- PCBA-এর জন্য শুষ্ক ক্যাবিনেটগুলি 4A আণবিক চালনী শুষ্ক ইউনিট গ্রহণ করে, সবচেয়ে উন্নত কৌশল, এটি স্বয়ংক্রিয়ভাবে পুনরায় তৈরি করা যেতে পারে, প্রতিস্থাপনের প্রয়োজন নেই।
· সর্বজনীন কাস্টর নীচে ইনস্টল করা, ESD নিরাপদ।
- রিইনফোর্সড পিইউ ক্যাস্টরগুলি পিসিবিএর জন্য শুকনো ক্যাবিনেটের নীচে ইনস্টল করা হয়েছে, সহজ সরানো এবং থামানোর জন্য ব্রেক সহ সামনের দুটি।
ক্লাইমেটেস্ট সিমোর কি® পিসিবিএর জন্য শুকনো ক্যাবিনেট, চিপসের জন্য শুকনো ক্যাবিনেট?
ক্লাইমেটেস্ট সিমোর® PCBA-এর জন্য ড্রাই ক্যাবিনেট, চিপগুলির জন্য ড্রাই ক্যাবিনেটও বলা হয়, এয়ার-টাইট স্বয়ংক্রিয় ডিহিউমিডিফাইং ড্রাই বক্স যা আর্দ্রতা-সম্পর্কিত ক্ষতি থেকে আর্দ্রতা সংবেদনশীল জিনিসগুলিকে রক্ষা করে, এটি একটি <5% RH কম আর্দ্রতা অভ্যন্তরীণ পরিবেশ বজায় রাখে, যা কার্যকরভাবে ঝুঁকি দূর করতে পারে সমাবেশ প্রক্রিয়ার সময় অনুপযুক্ত সঞ্চয়স্থানের ফলে ব্যর্থতা।
পিসিবিএর জন্য শুকনো ক্যাবিনেটগুলি কীভাবে এসএমটি উত্পাদনকে প্রভাবিত করে?
আইসি, বিজিএ, পিসিবি-র মতো এমএসএল উপাদানগুলি আর্দ্রতার প্রতি খুব সংবেদনশীল, এই উপাদানগুলির স্টোরেজ পরিবেশের জন্য কঠোর প্রয়োজনীয়তা রয়েছে, বেসামরিক আর্দ্রতা-প্রমাণ শুকনো বাক্সগুলির বিপরীতে, পিসিবিএর শুষ্ক ক্যাবিনেটগুলি খুব কম আর্দ্রতার মান পৌঁছাতে পারে, ডিহিউমিডিফাইং এবং পুনরুদ্ধারের গতি অত্যন্ত দ্রুত, পুরো ক্যাবিনেটগুলি ESD নিরাপদ।
অধিকন্তু, ক্লিনরুমে ব্যবহৃত শুষ্ক ক্যাবিনেটগুলি অবশ্যই স্টেইনলেস স্টিলের উপাদান হতে হবে যাতে কঠোর স্বাস্থ্যবিধি প্রয়োজনীয়তা পূরণ করা যায়, ক্লাইমেটেস্ট সিমোর® এছাড়াও এসএস শুকনো ক্যাবিনেট সরবরাহ করে।
রিফ্লো প্রক্রিয়া চলাকালীন, IC প্যাকেজগুলির মধ্যে আর্দ্রতা প্রবেশ করে, গরম করার কারণে আর্দ্রতার চাপ বেড়ে যায়, শোষিত আর্দ্রতা দ্রুত ভিতরে প্রসারিত হয়, এর ফলে অদৃশ্য ক্ষতি হয়, যেমন তারের ব্যর্থতা, পপকর্ন এবং মাইক্রো-ক্র্যাকিং, এমনকি পৃষ্ঠে ফাটল ধরে। ত্রুটিগুলি প্রাথমিক পর্যায়ে দেখা সহজ নয়, তবে, এই অদৃশ্য, সম্ভাব্য সমস্যাগুলি বাজারে প্রবেশ করে, তারপর ফ্যাকাল্টি পণ্যগুলি ফিরে আসে এবং অভিযোগগুলি অনুসরণ করে।
|
সাধারণ স্টোরেজ |
রিফ্লো প্রক্রিয়া |
||
|
|
|
|
|
|
পরিবেষ্টিত আর্দ্রতা প্যাকেজগুলির মধ্যে প্রবেশ করে। |
গরম করার সময়, জলের বাষ্পের চাপ বৃদ্ধি পায়, যা ডাই এবং রজনকে আলাদা করে। |
জলের বাষ্প গরম করার অধীনে প্রসারিত হতে থাকে, প্যাকেজগুলিকে উড়িয়ে দেয়। |
জলের বাষ্প প্যাকেজগুলিকে ভেঙে দেয়, যার ফলে মাইক্রো-ক্র্যাকিং হয়। |
PCBA-এর জন্য শুকনো ক্যাবিনেটগুলি <5% RH বজায় রাখতে পারে, যা সমাবেশ প্রক্রিয়ার সময় অনুপযুক্ত স্টোরেজের ফলে ব্যর্থতার ঝুঁকিগুলি কার্যকরভাবে দূর করে।
IPC/JEDEC J-STD-033 স্ট্যান্ডার্ড নির্দিষ্ট করে-আর্দ্রতা/রিফ্লো সংবেদনশীল সারফেস মাউন্ট ডিভাইসগুলির হ্যান্ডলিং, প্যাকিং, শিপিং এবং ব্যবহারের জন্য স্ট্যান্ডার্ড।
PCBA জন্য শুকনো ক্যাবিনেটের আবেদন
PCBA-এর জন্য শুকনো ক্যাবিনেটগুলি ইলেকট্রনিক উত্পাদন শিল্পে আবশ্যক, এটি PCB বোর্ড, IC চিপস, LED, SMD, SMT, এবং এছাড়াও টেপ এবং রিল, প্রিন্টেড ওয়্যারিং বোর্ড (PWB), পলিমাইড ফিল্ম, ফিডারগুলির জন্য চমৎকার স্টোরেজ বিশেষজ্ঞ। , ক্যাপাসিটরের জন্য অন্যান্য আদর্শ অ্যাপ্লিকেশন, সিরামিক যন্ত্রাংশ, সংযোগকারী, সুইচ, ওয়েল্ডিং বার, স্বয়ংক্রিয় ড্রাই ক্যাবিনেটগুলি IPC/JEDEC J-STD0-033 মান মেনে চলে।
<5% RH সিরিজ dehumidifying গতি:
দরজা 30 সেকেন্ড খুলুন এবং তারপর বন্ধ করুন, আর্দ্রতা 30 মিনিটের মধ্যে <5% RH এ পুনরুদ্ধার হবে, নীচের বক্ররেখা দেখুন: (পরিবেষ্টিত 25 ডিগ্রি সেলসিয়াস, আর্দ্রতা 60% RH)
ইলেকট্রনিক উপাদান সংরক্ষণের সাধারণ পদ্ধতি কি কি?
1. আর্দ্রতা বাধা ব্যাগ
â পদ্ধতি: আর্দ্রতা সংবেদনশীল উপাদানগুলি সিল করা আর্দ্রতা বাধা ব্যাগে প্যাক করা হয়, ভিতরে ডেসিক্যান্ট এবং আর্দ্রতা নির্দেশক কার্ড (HIC) সহ, ব্যবহারকারীরা গাড়ির বিন্দুগুলির রঙ পরিবর্তন পরীক্ষা করে সিল করা প্যাকেজে পরিবেষ্টিত আর্দ্রতা সনাক্ত করে।
âঅসুবিধা: আর্দ্রতা বাধা ব্যাগ + আর্দ্রতা নির্দেশক গাড়ি + ডেসিক্যান্ট + ম্যানুয়াল ওয়ার্ক = ভোগ্য সামগ্রী, ফুটো ঝুঁকি, উচ্চ খরচ।
2. নাইট্রোজেন ক্যাবিনেট
âপদ্ধতি: আর্দ্রতা সংবেদনশীল উপাদানগুলি নাইট্রোজেন পরিস্কার ক্যাবিনেটে বা সংকুচিত বাতাসে সংরক্ষণ করা হয় যাতে কম আর্দ্রতা সঞ্চয় করা যায়।
âঅসুবিধা: নাইট্রোজেন ফিলিং = ক্রমাগত N2 খরচ, উচ্চ সহ
3. ইলেকট্রনিক শুষ্ক ক্যাবিনেটের
â পদ্ধতি: আর্দ্রতা সংবেদনশীল উপাদানগুলি একটি ইলেকট্রনিক শুষ্ক ক্যাবিনেটে স্থাপন করা হয়, শুধু প্লাগ ইন করুন, মেশিনটি স্বয়ংক্রিয়ভাবে কাজ করবে এবং খুব কম আর্দ্রতায় পৌঁছাবে।
â সুবিধা: কোন ভোগ্য জিনিসপত্র নেই, কোন ম্যানুয়াল কাজ নেই, নাইট্রোজেন খরচ নেই, পরিবেশগত, শুধুমাত্র সামান্য বিদ্যুৎ প্রয়োজন।
আমরা নীচের শিল্পগুলিতে PCBA সমাধানগুলির জন্য শুকনো ক্যাবিনেট সরবরাহ করি:
ইলেকট্রনিক উত্পাদন
সেমিকন্ডাক্টর
ফার্মাসিউটিক্যাল
ল্যাবরেটরি
বিমান চলাচল
সামরিক
PCBA জন্য শুকনো ক্যাবিনেটের সুবিধা
PCBA-এর জন্য শুষ্ক ক্যাবিনেট সম্পর্কে আরও বিশদ বিবরণের জন্য, অনুগ্রহ করে আমাদের ওয়েবসাইট www.climatestsymor.com দেখুন বা সরাসরি sales@climatestsymor.com-এ ইমেল পাঠান, আমরা আপনাকে দ্রুত সময়ে ফিরে পাব, সম্ভাব্য সহযোগিতার জন্য স্বাগতম।
