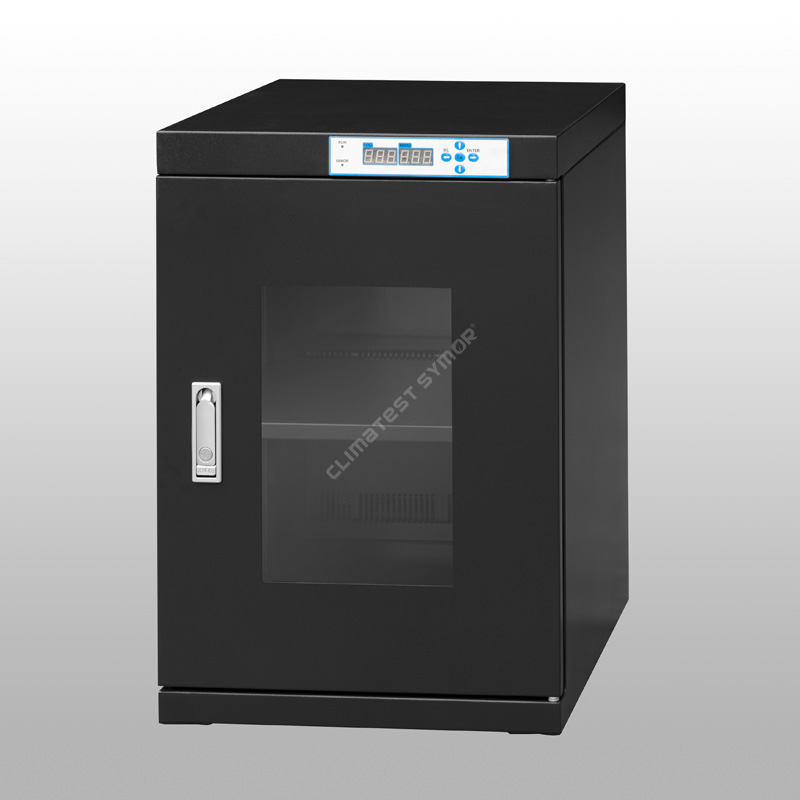

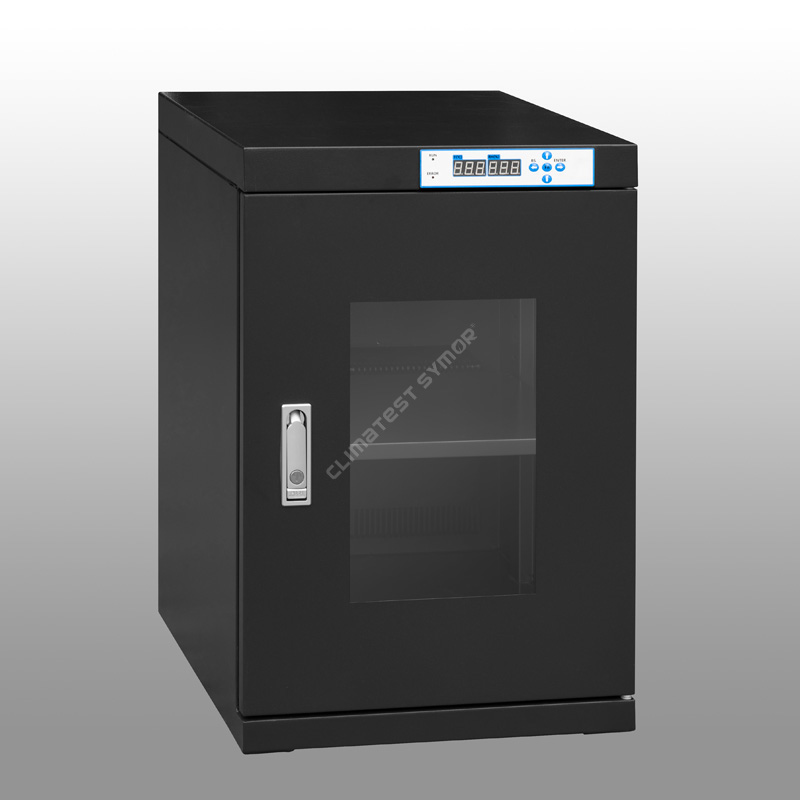

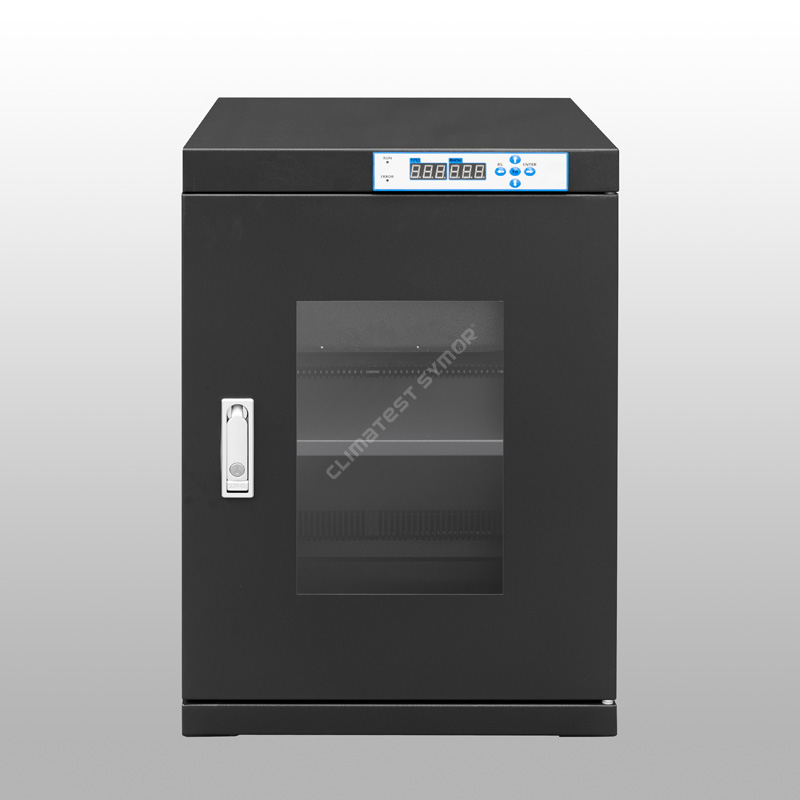

ESD নিরাপদ আর্দ্রতা নিয়ন্ত্রণ ইলেক্ট্রনিক শুষ্ক ক্যাবিনেট, কম আর্দ্রতা স্টোরেজ ক্যাবিনেট, ড্রাই বক্স 1-10% RH N2 পার্জিং সহ।
মডেল: TDU98F (বেঞ্চটপ টাইপ)
ক্ষমতা: 98L
আর্দ্রতা:<5%RH Automatic
তাক: 1 পিসি
রঙ: গাঢ় নীল, ESD নিরাপদ
অভ্যন্তরীণ মাত্রা: W446*D372*H598 MM
বাহ্যিক মাত্রা: W448*D400*H688 MM
বর্ণনা
ক্লাইমেটেস্ট Symor® ইলেকট্রনিক শুষ্ক ক্যাবিনেটগুলি IC প্যাকেজের জন্য দীর্ঘমেয়াদী, কম-আর্দ্রতা স্টোরেজ প্রদান করে। ডিহিউমিডিফাইং সিস্টেম স্টোরেজ আইটেমগুলিকে দীর্ঘ কর্মশালার জীবন পেতে সক্ষম করে। রিফ্লো সোল্ডারিংয়ের সময় পপকর্ন এবং মাইক্রো-ফাটল আর সমস্যা নেই। শুকানোর ক্যাবিনেট IPC/JEDEC J-STD-033 মান মেনে চলে।
স্পেসিফিকেশন
মোড # F সহ: ESD ফাংশন, গাঢ় নীল রঙ।
F ছাড়া মোড#: ESD ফাংশন নেই, সাদা রঙ বন্ধ
|
মডেল |
ক্ষমতা |
অভ্যন্তরীণ মাত্রা (W×D×H,mm) |
বাহ্যিক মাত্রা (W×D×H,mm) |
গড় শক্তি (W) |
মোট ওজন (কেজি) |
সর্বোচ্চ লোড/শেল্ফ (কেজি) |
|
TDU98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
|
TDU98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
|
TDU160 |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
|
TDU160F |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
|
TDU240 |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
|
TDU240F |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
|
TDU320 |
320L |
৮৯৮*৪২২*৮৪৮ |
900*450*1010 |
10 |
70 |
80 |
|
TDU320F |
320L |
৮৯৮*৪২২*৮৪৮ |
900*450*1010 |
10 |
70 |
80 |
|
TDU435 |
435L |
৮৯৮*৫৭২*৮৪৮ |
900*600*1010 |
10 |
82 |
80 |
|
TDU435F |
435L |
৮৯৮*৫৭২*৮৪৮ |
900*600*1010 |
10 |
82 |
80 |
|
TDU540 |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
|
TDU540F |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
|
TDU718 |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
|
TDU718F |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
|
TDU870 |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
|
TDU870F |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
|
TDU1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
|
TDU1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
|
TDU1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
|
TDU1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
মূল বৈশিষ্ট্য
● সুইজারল্যান্ড উচ্চ-নির্ভুল আর্দ্রতা এবং তাপমাত্রা সেন্সর।
● ইউএসএ ডুপন্ট ইএসডি পেইন্ট সহ 1.2 মিমি বেধের গ্যালভানাইজড স্টিল দ্বারা তৈরি।
পর্যবেক্ষণের জন্য 3.2 মিমি উচ্চ-তীব্রতা টেম্পারড গ্লাস উইন্ডো।
● মেমরি ফাংশন সহ, পাওয়ার ব্যর্থতার পরে পুনরায় সেট করার দরকার নেই।
● +15 বছরের পরিষেবা জীবন সহ শক্তিশালী ডেসিক্যান্ট।
● সর্বজনীন ক্যাস্টর নীচে ইনস্টল করা, ESD নিরাপদ।
ইলেকট্রনিক শুষ্ক ক্যাবিনেট: আবেদন
MSL উপাদানগুলি আর্দ্রতার প্রতি সংবেদনশীল এবং স্টোরেজ পরিবেশের জন্য নির্দিষ্ট প্রয়োজনীয়তা রয়েছে। বেসামরিক আর্দ্রতা-প্রমাণ শুকানোর ক্যাবিনেটের বিপরীতে, ইলেকট্রনিক শুকানোর ক্যাবিনেটগুলি অবশ্যই কম আর্দ্রতার পয়েন্টে পৌঁছাতে হবে এবং দ্রুত ডিহিউমিডিফাইং এবং পুনরুদ্ধারের সময় থাকতে হবে এবং সেগুলি ESD-নিরাপদ হওয়া উচিত।
রিফ্লো সোল্ডারিং প্রক্রিয়া চলাকালীন, জলীয় বাষ্পের ট্রেস পরিমাণ IC প্যাকেজে প্রবেশ করে, এবং শোষিত আর্দ্রতা দ্রুত ভিতরে প্রসারিত হয়, যার ফলে তারের ব্যর্থতা, পপকর্নিং, মাইক্রো-ফাটল এবং এমনকি পৃষ্ঠের ফাটলগুলির মতো অদৃশ্য ক্ষতি হয়। এই ত্রুটিগুলি সনাক্ত করা সহজ নয়, এই অদৃশ্য, সুপ্ত সমস্যাগুলি বাজারে প্রবেশ করেছে, রিটার্ন এবং অভিযোগ এনেছে।
|
সাধারণ স্টোরেজ |
রিফ্লো প্রক্রিয়া |
||
|
|
|
|
|
|
পরিবেষ্টিত আর্দ্রতা প্যাকেজগুলির মধ্যে প্রবেশ করে। |
গরম করার সময়, জলের বাষ্পের চাপ বৃদ্ধি পায়, যা ডাই এবং রজনকে আলাদা করে। |
জলের বাষ্প গরম করার অধীনে প্রসারিত হতে থাকে, প্যাকেজগুলিকে উড়িয়ে দেয়। |
জলের বাষ্প প্যাকেজগুলিকে ভেঙে দেয়, যার ফলে মাইক্রো-ক্র্যাকিং হয়। |
IPC/JEDEC J-STD-033 মান নির্দিষ্ট করে "আদ্রতা/রিফ্লো সংবেদনশীল সারফেস মাউন্ট ডিভাইসগুলির হ্যান্ডলিং, প্যাকিং, শিপিং এবং ব্যবহারের জন্য স্ট্যান্ডার্ড।", এটি আর্দ্রতা সংবেদনশীল উপাদানগুলির জন্য কম আর্দ্রতা সংরক্ষণের প্রয়োজন।
ক্লাইমেটেস্ট Symor® ইলেকট্রনিক ড্রাইং ক্যাবিনেট, যা শুষ্ক স্টোরেজ ক্যাবিনেট নামেও পরিচিত, আর্দ্রতা-সংবেদনশীল আইটেমগুলিকে রক্ষা করার জন্য একটি স্বয়ংক্রিয় ডিহিউমিডিফাইং সিস্টেম গ্রহণ করে। মন্ত্রিসভা <5% RH এর একটি কম আর্দ্রতা অভ্যন্তরীণ পরিবেশ বজায় রাখে, যা সমাবেশের সময় অনুপযুক্ত স্টোরেজের কারণে সৃষ্ট ব্যর্থতা কার্যকরভাবে দূর করতে পারে।
<5% RH সিরিজ dehumidifying গতি:
পরিবেষ্টিত 25 ডিগ্রি সেন্টিগ্রেডের অধীনে, আর্দ্রতা 60% RH, দরজা 30 সেকেন্ড খুলুন এবং তারপরে বন্ধ করুন, আর্দ্রতা 30 মিনিটের মধ্যে <5% RH এ পুনরুদ্ধার হবে, নীচের চার্টটি দেখুন:
ইলেকট্রনিক উপাদান সংরক্ষণের সাধারণ সমাধান কি কি?
● আর্দ্রতা বাধা ব্যাগ
❊ পদ্ধতি: আর্দ্রতা-সংবেদনশীল উপাদানগুলি আর্দ্রতা বাধা ব্যাগে প্যাক করা হয়, ভিতরে ডেসিক্যান্ট এবং আর্দ্রতা নির্দেশক কার্ড (HIC) সহ, ব্যবহারকারীরা HIC-তে বিন্দুগুলির রঙ পরিবর্তন পরীক্ষা করে আর্দ্রতা সনাক্ত করে৷
❊ অসুবিধা: আর্দ্রতা বাধা ব্যাগ + HIC + ডেসিক্যান্ট + ম্যানুয়াল ওয়ার্ক = ভোগ্য সামগ্রী, ফুটো ঝুঁকি, উচ্চ খরচ।
● নাইট্রোজেন ক্যাবিনেট
❊ পদ্ধতি: আর্দ্রতা-সংবেদনশীল উপাদানগুলি নাইট্রোজেন পরিস্কার ক্যাবিনেটে বা সংকুচিত বাতাসে সংরক্ষণ করা হয়।
❊ অসুবিধা: নাইট্রোজেন ফিলিং = ক্রমাগত N2 খরচ, উচ্চ খরচ।
● ইলেকট্রনিক শুষ্ক ক্যাবিনেটের
❊ পদ্ধতি: আর্দ্রতা-সংবেদনশীল উপাদানগুলি একটি ইলেকট্রনিক শুষ্ক ক্যাবিনেটে স্থাপন করা হয়, এটি স্বয়ংক্রিয়ভাবে কাজ করে।
❊ সুবিধা: কোন ভোগ্য জিনিসপত্র নেই, কোন ম্যানুয়াল কাজ নেই, নাইট্রোজেন খরচ নেই, পরিবেশগত, শুধুমাত্র সামান্য বিদ্যুৎ প্রয়োজন।
আমরা নীচের শিল্পগুলিতে ইলেকট্রনিক শুষ্ক ক্যাবিনেটের সমাধান প্রদান করি:
ইলেকট্রনিক উত্পাদন
সেমিকন্ডাক্টর
ফার্মাসিউটিক্যাল
ল্যাবরেটরি
বিমান চলাচল
সামরিক
ইলেকট্রনিক শুষ্ক ক্যাবিনেট: সুবিধা
● +/-2% RH উচ্চ-নির্ভুল তাপমাত্রা ব্যবহার করুন। এবং আর্দ্রতা সেন্সর, আপনার স্টোরেজ আইটেম রক্ষা.
● +15 বছরের পরিষেবা জীবন সহ শক্তিশালী ডেসিক্যান্ট, আপনার জন্য প্রতিস্থাপন খরচ বাঁচান।
● আর্দ্রতা কম করুন এবং আপনার MSD কে ময়লা এবং ধুলো থেকে রক্ষা করুন।
● মডিউল ডিজাইন: পুরানো মডিউলগুলি সরানো যেতে পারে এবং প্রতিস্থাপনের জন্য মূল কারখানায় ফেরত পাঠানো যেতে পারে।
● নমনীয় নকশা: আপনার নির্বাচনের জন্য বিকল্প, যেমন একটি অতিরিক্ত আর্দ্রতা অ্যালার্ম, ডেটা লগার, দরজা খোলার অ্যালার্ম এবং তিন রঙের ঝলকানি আলো।
● দুই বছরের ওয়ারেন্টি
সার্টিফিকেট
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন: তাকগুলি কি সামঞ্জস্যযোগ্য বা অপসারণযোগ্য?
উত্তর: হ্যাঁ, তারা নিয়মিত এবং অপসারণযোগ্য।
প্রশ্ন: শেলফের সর্বোচ্চ ওজন কত?
উত্তর: দয়া করে সর্বোচ্চ উল্লেখ করুন। প্রতিটি মডেলের জন্য লোড ভারবহন, যদি স্টোরেজ আইটেম সর্বোচ্চ অতিক্রম করে। লোড ভারবহন, আমরা আপনার জন্য এটি কাস্টমাইজ করতে পারেন।
প্রশ্ন: আর্দ্রতার মাত্রা বজায় রাখার জন্য কি ক্রমাগত শক্তির প্রয়োজন হয়?
উত্তর: হ্যাঁ, একবার পাওয়ার বন্ধ হয়ে গেলে, আপনার পরিবেষ্টিত আর্দ্রতার উপর নির্ভর করে 24 ঘন্টার মধ্যে আর্দ্রতা 10-15% RH বৃদ্ধি পাবে।
প্রশ্নঃ মন্ত্রিসভা নির্মাণে কি কি উপকরণ প্রয়োগ করা হয়?
উত্তর: স্ট্যান্ডার্ড মডেলগুলি গ্যালভানাইজড স্টিল এবং টেম্পারড গ্লাস ব্যবহার করে এবং স্টেইনলেস স্টিলের শুকনো ক্যাবিনেটগুলি SS304 ব্যবহার করে।
প্রশ্নঃ মন্ত্রিসভার প্রত্যাশিত আয়ুষ্কাল কত?
উত্তর: +15 বছর।
ইলেকট্রনিক ড্রাই ক্যাবিনেট সম্পর্কে আরও বিশদ বিবরণের জন্য, অনুগ্রহ করে আমাদের ওয়েবসাইট www.climatestsymor.com দেখুন, অথবা sales@climatestsymor.com এ সরাসরি একটি ইমেল পাঠান, আমরা যত তাড়াতাড়ি সম্ভব আপনাকে উত্তর দেব, এবং সহযোগিতা করতে স্বাগতম।
