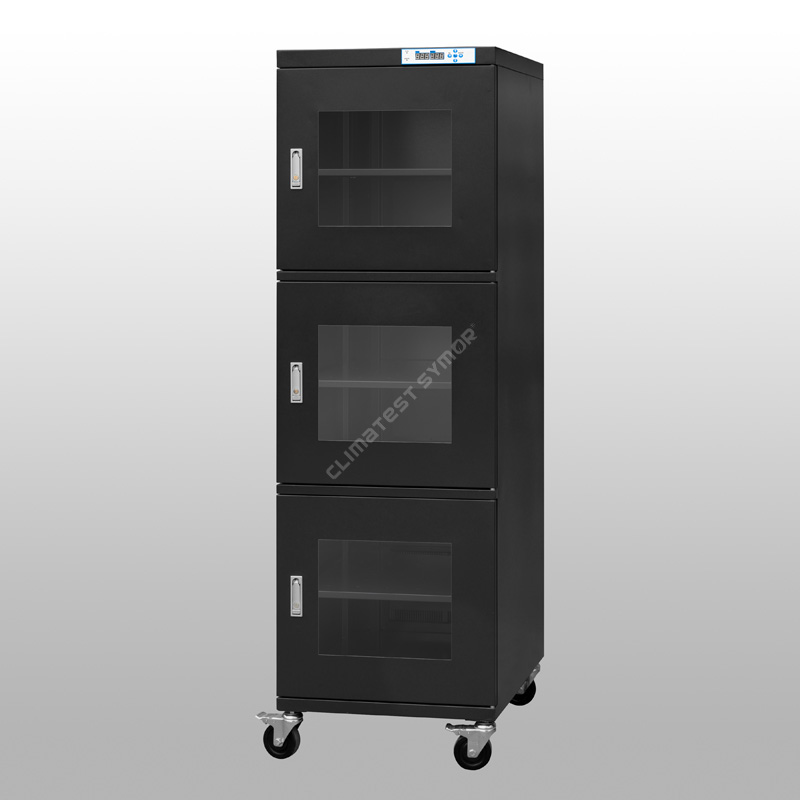

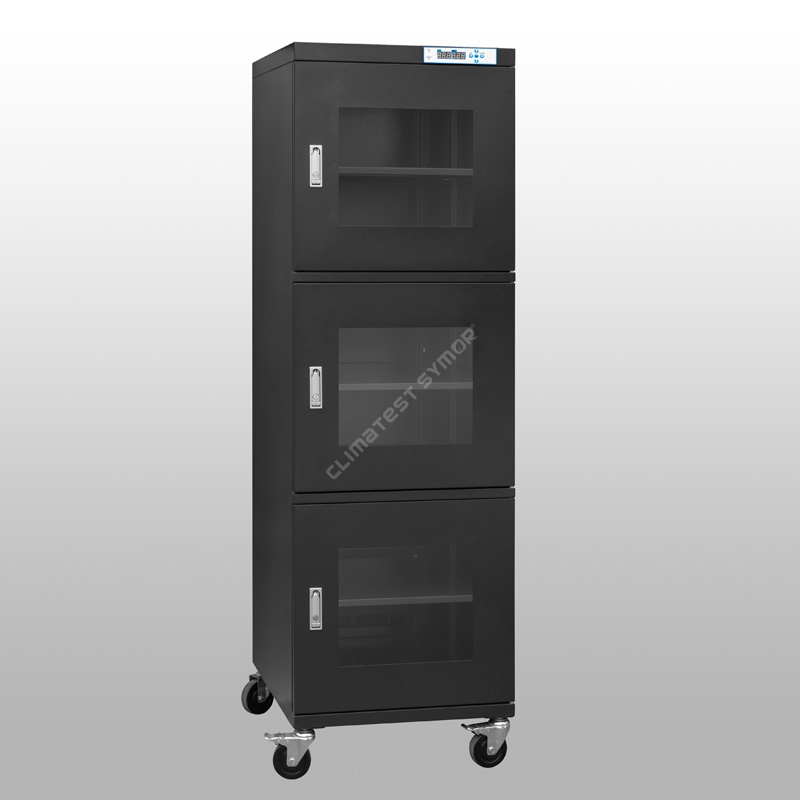

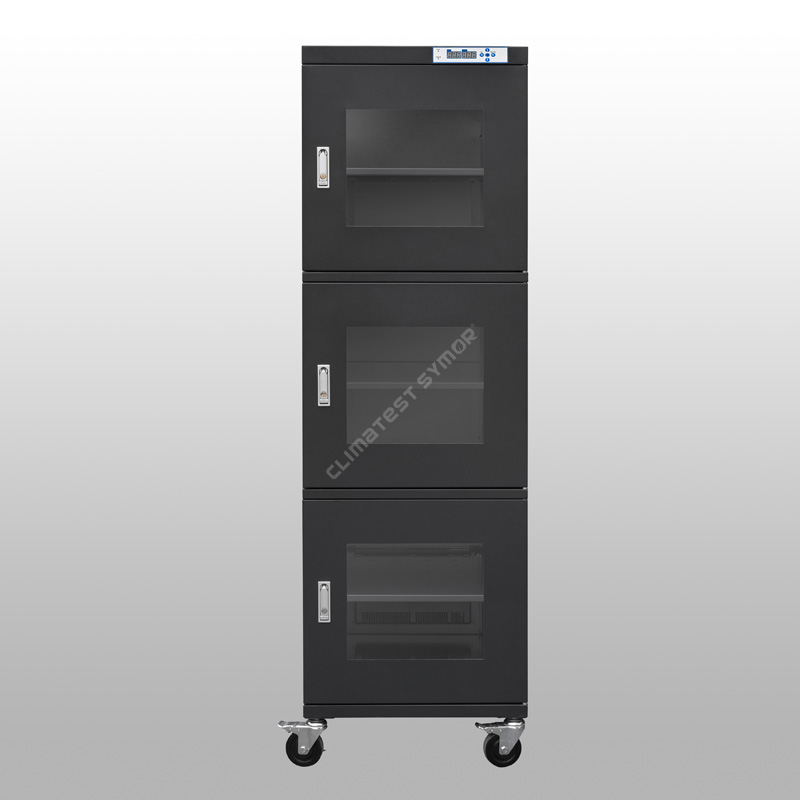

Climatest Symor® স্বয়ংক্রিয় আর্দ্রতা নিয়ন্ত্রণ সহ ইলেকট্রনিক শুষ্ক ক্যাবিনেটের আর্দ্রতা নিয়ন্ত্রণ স্টোরেজ তৈরি করে, এটি বজায় রাখতে পারে<5%RH ultra-low humidity environment, electronic dry cabinet humidity control storage are used to protect sensitive electronic components against moisture-related defects, the cabinet is a cost-effective option for SMD low humidity storage.
মডেল: TDU718F
ক্ষমতা: 718L
আর্দ্রতা:<5%RH Automatic
পুনরুদ্ধারের সময়: সর্বোচ্চ। দরজা খোলার 30 মিনিট পরে 30 সেকেন্ড তারপর বন্ধ। (পরিবেষ্টিত 25â 60% RH)
তাক: 5 পিসি
রঙ: গাঢ় নীল, ESD নিরাপদ
অভ্যন্তরীণ মাত্রা: W596*D682*H1723 MM
বাহ্যিক মাত্রা: W598*D710*H1910 MM
বর্ণনা
ক্লাইমেটেস্ট সিমোর® ইলেকট্রনিক শুষ্ক ক্যাবিনেটের আর্দ্রতা নিয়ন্ত্রণ সঞ্চয়স্থান এমএসএল উপাদানগুলির জন্য একটি বায়ু-আঁটসাঁট কম আর্দ্রতা স্টোরেজ পরিবেশ প্রদান করে, এটি অতি-দ্রুত আর্দ্রতা পুনরুদ্ধারের গতি সহ সর্বশেষ ডিহিউমিডিফাইং সিস্টেম দিয়ে সজ্জিত, এই ইলেকট্রনিক শুষ্ক ক্যাবিনেটে নিরাপদে সংরক্ষণ করা MSL উপাদানগুলির একটি অসীম মেঝে জীবন রয়েছে , এটি রিফ্লো প্রক্রিয়া চলাকালীন পপকর্ন/মাইক্রো-ক্র্যাকিং সমস্যাগুলি সম্পূর্ণভাবে নিষ্পত্তি করে, ইলেকট্রনিক ড্রাই ক্যাবিনেটগুলি IPC/JEDEC J-STD 033 মান পূরণ করে।
স্পেসিফিকেশন
মোড # F সহ: ESD ফাংশন, গাঢ় নীল রঙ।
F ছাড়া মোড#: ESD ফাংশন নেই, সাদা রঙ বন্ধ
|
মডেল |
ক্ষমতা |
অভ্যন্তরীণ মাত্রা (W×D×H,mm) |
বাহ্যিক মাত্রা (W×D×H,mm) |
গড় শক্তি (W) |
মোট ওজন (কেজি) |
সর্বোচ্চ লোড/শেল্ফ (কেজি) |
|
TDU98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
|
TDU98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
|
TDU160 |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
|
TDU160F |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
|
TDU240 |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
|
TDU240F |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
|
TDU320 |
320L |
৮৯৮*৪২২*৮৪৮ |
900*450*1010 |
10 |
70 |
80 |
|
TDU320F |
320L |
৮৯৮*৪২২*৮৪৮ |
900*450*1010 |
10 |
70 |
80 |
|
TDU435 |
435L |
৮৯৮*৫৭২*৮৪৮ |
900*600*1010 |
10 |
82 |
80 |
|
TDU435F |
435L |
৮৯৮*৫৭২*৮৪৮ |
900*600*1010 |
10 |
82 |
80 |
|
TDU540 |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
|
TDU540F |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
|
TDU718 |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
|
TDU718F |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
|
TDU870 |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
|
TDU870F |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
|
TDU1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
|
TDU1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
|
TDU1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
|
TDU1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
বৈশিষ্ট্য
· সুইজারল্যান্ডের আসল আমদানি করা আর্দ্রতা এবং তাপমাত্রা সেন্সর গ্রহণ করে।
-এটি ব্যবহারে উচ্চ নির্ভুলতা নিশ্চিত করে, এই ইলেকট্রনিক শুষ্ক ক্যাবিনেটের আর্দ্রতা নিয়ন্ত্রণ স্টোরেজ মেমরি ফাংশন রয়েছে, পাওয়ার ব্যর্থতার পরে পুনরায় সেট করার দরকার নেই।
ইউএসএ ডুপন্ট ইএসডি পেইন্টিং সহ 1.2 মিমি বেধের গ্যালভানাইজড স্টিল দ্বারা তৈরি।
-রিইনফোর্সড স্ট্রাকচার ডিজাইন, চমৎকার লোড-ভারিং, 18টি পেইন্টিং প্রক্রিয়া সহ পৃষ্ঠের চিকিত্সা, স্ট্যাটিক প্রতিরোধের মান 10 পূরণ করে6 -108Ω, এছাড়াও শক্তিশালী জারা প্রতিরোধের সঙ্গে.
· ভাল পর্যবেক্ষণের জন্য 3.2 মিমি উচ্চ তীব্রতা টেম্পারড গ্লাস উইন্ডো।
- ফ্ল্যাট প্রেস দস্তা খাদ লক, নিখুঁত বায়ু নিবিড়তা এবং বিরোধী চুরি ফাংশন সঙ্গে, এই ইলেকট্রনিক শুষ্ক ক্যাবিনেটের আর্দ্রতা নিয়ন্ত্রণ স্টোরেজ sealing কর্মক্ষমতা চমৎকার.
· মেমরি ফাংশন সহ, পাওয়ার ব্যর্থতার পরে পুনরায় সেট করার দরকার নেই।
- ইলেকট্রনিক শুষ্ক ক্যাবিনেটের আর্দ্রতা নিয়ন্ত্রণ স্টোরেজ স্বয়ংক্রিয়ভাবে শেষ সেটিং মান মনে রাখতে পারে পাওয়ার বন্ধ করার পরে, আবার সেট করার দরকার নেই।
· +15 বছর প্রক্ষিপ্ত জীবনকাল সহ শক্তিশালী শুষ্ক ইউনিট।
- ইলেকট্রনিক শুষ্ক ক্যাবিনেটের আর্দ্রতা নিয়ন্ত্রণ স্টোরেজ 4A আণবিক চালনী শুষ্ক ইউনিট গ্রহণ করে, সবচেয়ে উন্নত কৌশল, এটি স্বয়ংক্রিয়ভাবে পুনরায় তৈরি করা যেতে পারে, প্রতিস্থাপনের প্রয়োজন নেই।
· সর্বজনীন ক্যাস্টর নীচে ইনস্টল, ESD নিরাপদ।
- ইলেকট্রনিক ড্রাই ক্যাবিনেটের আর্দ্রতা নিয়ন্ত্রণ স্টোরেজের নীচে রিইনফোর্সড পিইউ ক্যাস্টর ইনস্টল করা আছে, সহজ সরানো এবং থামানোর জন্য ব্রেক সহ সামনের দুটি।
ক্লাইমেটেস্ট সিমোরের সংজ্ঞা® ইলেকট্রনিক শুষ্ক ক্যাবিনেটের আর্দ্রতা নিয়ন্ত্রণ স্টোরেজ?
ক্লাইমেটেস্ট সিমোর® ইলেকট্রনিক শুষ্ক ক্যাবিনেটের আর্দ্রতা নিয়ন্ত্রণ সঞ্চয়স্থান, যাকে ড্রাই স্টোরেজ ক্যাবিনেটও বলা হয়, ইলেকট্রনিক আর্দ্রতা নিয়ন্ত্রণ সহ একটি ঘের যা স্বয়ংক্রিয়ভাবে একটি স্থিতিশীল আপেক্ষিক আর্দ্রতা (RH) মান বজায় রাখে, ইলেকট্রনিক শুষ্ক ক্যাবিনেটের আর্দ্রতা নিয়ন্ত্রণ স্টোরেজ বিভিন্ন আকার এবং আকারে আসে, এটি একটি বজায় রাখতে পারে <5% RH কম আর্দ্রতা অভ্যন্তরীণ পরিবেশ, সুনির্দিষ্ট RH নিয়ন্ত্রণ সহ, কিন্তু একটি ধ্রুবক শক্তির উৎস প্রয়োজন।
কীভাবে ইলেকট্রনিক শুষ্ক ক্যাবিনেটের আর্দ্রতা নিয়ন্ত্রণ স্টোরেজ এসএমটি উত্পাদনকে প্রভাবিত করে?
আইসি, বিজিএ, পিসিবি এর মতো এমএসএল উপাদানগুলি আর্দ্রতার প্রতি খুব সংবেদনশীল, এই উপাদানগুলির স্টোরেজ পরিবেশের জন্য কঠোর প্রয়োজনীয়তা রয়েছে, বেসামরিক আর্দ্রতা-প্রমাণ শুকনো বাক্সগুলির বিপরীতে, ইলেকট্রনিক শুষ্ক ক্যাবিনেটের আর্দ্রতা নিয়ন্ত্রণ স্টোরেজ খুব কম আর্দ্রতার মান পৌঁছাতে পারে, dehumidifying এবং পুনরুদ্ধারের গতি অতি দ্রুত, পুরো ক্যাবিনেটগুলি ESD নিরাপদ।
রিফ্লো প্রক্রিয়া চলাকালীন, IC প্যাকেজগুলির মধ্যে আর্দ্রতা প্রবেশ করে, গরম করার কারণে আর্দ্রতার চাপ বেড়ে যায়, শোষিত আর্দ্রতা দ্রুত ভিতরে প্রসারিত হয়, এর ফলে অদৃশ্য ক্ষতি হয়, যেমন তারের ব্যর্থতা, পপকর্ন এবং মাইক্রো-ক্র্যাকিং, এমনকি পৃষ্ঠে ফাটল ধরে। ত্রুটিগুলি প্রাথমিক পর্যায়ে দেখা সহজ নয়, তবে, এই অদৃশ্য, সম্ভাব্য সমস্যাগুলি বাজারে প্রবেশ করে, তারপর ফ্যাকাল্টি পণ্যগুলি ফিরে আসে এবং অভিযোগগুলি অনুসরণ করে।
|
সাধারণ স্টোরেজ |
রিফ্লো প্রক্রিয়া |
||
|
|
|
|
|
|
পরিবেষ্টিত আর্দ্রতা প্যাকেজগুলির মধ্যে প্রবেশ করে। |
গরম করার সময়, জলের বাষ্পের চাপ বৃদ্ধি পায়, যা ডাই এবং রজনকে আলাদা করে। |
জলের বাষ্প গরম করার অধীনে প্রসারিত হতে থাকে, প্যাকেজগুলিকে উড়িয়ে দেয়। |
জলের বাষ্প প্যাকেজগুলিকে ভেঙে দেয়, যার ফলে মাইক্রো-ক্র্যাকিং হয়। |
বৈদ্যুতিন শুষ্ক ক্যাবিনেটের আর্দ্রতা নিয়ন্ত্রণ সঞ্চয়স্থান <5% RH বজায় রাখতে পারে, যা কার্যকরভাবে সমাবেশ প্রক্রিয়ার সময় অনুপযুক্ত স্টোরেজের ফলে ব্যর্থতার ঝুঁকি দূর করে। IPC/JEDEC J-STD-033 স্ট্যান্ডার্ড হ্যান্ডলিং, প্যাকিং, শিপিং এবং ব্যবহারের জন্য স্ট্যান্ডার্ড নির্দিষ্ট করে। আর্দ্রতা/রিফ্লো সংবেদনশীল সারফেস মাউন্ট ডিভাইস।â, এটি আর্দ্রতা সংবেদনশীল উপাদানগুলির জন্য কম আর্দ্রতা সংরক্ষণের প্রয়োজন।
ইলেকট্রনিক শুষ্ক ক্যাবিনেটের আর্দ্রতা নিয়ন্ত্রণ স্টোরেজ অ্যাপ্লিকেশন অ্যাপ্লিকেশন
ইলেকট্রনিক শুষ্ক ক্যাবিনেটের আর্দ্রতা নিয়ন্ত্রণ সঞ্চয়স্থান ইলেকট্রনিক/সেমিকন্ডাক্টর উত্পাদন শিল্পে অপরিহার্য, এটি এর জন্য সর্বোত্তম স্টোরেজ সমাধান:
â» PCB সমাবেশ, IC চিপস, LED, SMD, SMT, টেপ এবং রিল, প্রিন্টেড ওয়্যারিং বোর্ড (PWB), পলিমাইড ফিল্ম, ফিডার।
â» ক্যাপাসিটার, সিরামিক যন্ত্রাংশ, সংযোগকারী, সুইচ, ওয়েল্ডিং বার।
â» MSL উপাদান যা আংশিকভাবে একত্রিত করা হয়েছে।
â» আর্দ্রতা-শোষণকারী উপকরণ, যেমন ইপোক্সি, রজন, আঠালো।
অধিকন্তু, ক্লিনরুমগুলির অত্যন্ত কঠোর স্বাস্থ্যবিধি প্রয়োজনীয়তা রয়েছে, মানক মডেলগুলি মেলে না, ক্লাইমেটেস্ট সিমোর® এছাড়াও স্টেইনলেস স্টিল (SS) শুকনো ক্যাবিনেট এবং স্টেইনলেস স্টিল (SS) নাইট্রোজেন ক্যাবিনেট সরবরাহ করে, উভয়ই গ্রাহকদের নির্দিষ্ট চাহিদা অনুযায়ী কাস্টমাইজ করা হয়।
<5% RH সিরিজ dehumidifying গতি:
দরজা 30 সেকেন্ড খুলুন এবং তারপর বন্ধ করুন, আর্দ্রতা 30 মিনিটের মধ্যে <5% RH এ পুনরুদ্ধার হবে, নীচের বক্ররেখা দেখুন: (পরিবেষ্টিত 25 ডিগ্রি সেলসিয়াস, আর্দ্রতা 60% RH)
ইলেকট্রনিক উপাদান সংরক্ষণের সাধারণ পদ্ধতি কি কি?
1. আর্দ্রতা বাধা ব্যাগ
â পদ্ধতি: আর্দ্রতা সংবেদনশীল উপাদানগুলি সিল করা আর্দ্রতা বাধা ব্যাগে প্যাক করা হয়, ভিতরে ডেসিক্যান্ট এবং আর্দ্রতা নির্দেশক কার্ড (HIC) সহ, ব্যবহারকারীরা গাড়ির বিন্দুগুলির রঙ পরিবর্তন পরীক্ষা করে সিল করা প্যাকেজে পরিবেষ্টিত আর্দ্রতা সনাক্ত করে।
âঅসুবিধা: আর্দ্রতা বাধা ব্যাগ + আর্দ্রতা নির্দেশক গাড়ি + ডেসিক্যান্ট + ম্যানুয়াল ওয়ার্ক = ভোগ্য সামগ্রী, ফুটো ঝুঁকি, উচ্চ খরচ।
2. নাইট্রোজেন ক্যাবিনেট
âপদ্ধতি: আর্দ্রতা সংবেদনশীল উপাদানগুলি নাইট্রোজেন পরিস্কার ক্যাবিনেটে বা সংকুচিত বাতাসে সংরক্ষণ করা হয় যাতে কম আর্দ্রতা সঞ্চয় করা যায়।
âঅসুবিধা: নাইট্রোজেন ফিলিং = ক্রমাগত N2 খরচ, উচ্চ সহ
3. ইলেকট্রনিক শুষ্ক ক্যাবিনেটের
â পদ্ধতি: আর্দ্রতা সংবেদনশীল উপাদানগুলি একটি ইলেকট্রনিক শুষ্ক ক্যাবিনেটে স্থাপন করা হয়, শুধু প্লাগ ইন করুন, মেশিনটি স্বয়ংক্রিয়ভাবে কাজ করবে এবং খুব কম আর্দ্রতায় পৌঁছাবে।
â সুবিধা: কোন ভোগ্য জিনিসপত্র নেই, কোন ম্যানুয়াল কাজ নেই, নাইট্রোজেন খরচ নেই, পরিবেশগত, শুধুমাত্র সামান্য বিদ্যুৎ প্রয়োজন।
আমরা নীচের শিল্পগুলিতে ইলেকট্রনিক শুষ্ক ক্যাবিনেটের আর্দ্রতা নিয়ন্ত্রণ স্টোরেজ সমাধান সরবরাহ করি:
ইলেকট্রনিক উত্পাদন
সেমিকন্ডাক্টর
ফার্মাসিউটিক্যাল
ল্যাবরেটরি
বিমান চলাচল
সামরিক
ইলেকট্রনিক শুষ্ক ক্যাবিনেটের সুবিধা আর্দ্রতা নিয়ন্ত্রণ স্টোরেজ
ইলেকট্রনিক ড্রাই ক্যাবিনেটের আর্দ্রতা নিয়ন্ত্রণ স্টোরেজ সম্পর্কে আরও বিশদ বিবরণের জন্য, দয়া করে আমাদের ওয়েবসাইট www.climatestsymor.com দেখুন বা sales@climatestsymor.com-এ সরাসরি ইমেল পাঠান, আমরা আপনাকে দ্রুততম সময়ে ফিরে পাব, সম্ভাব্য সহযোগিতার জন্য স্বাগতম।
