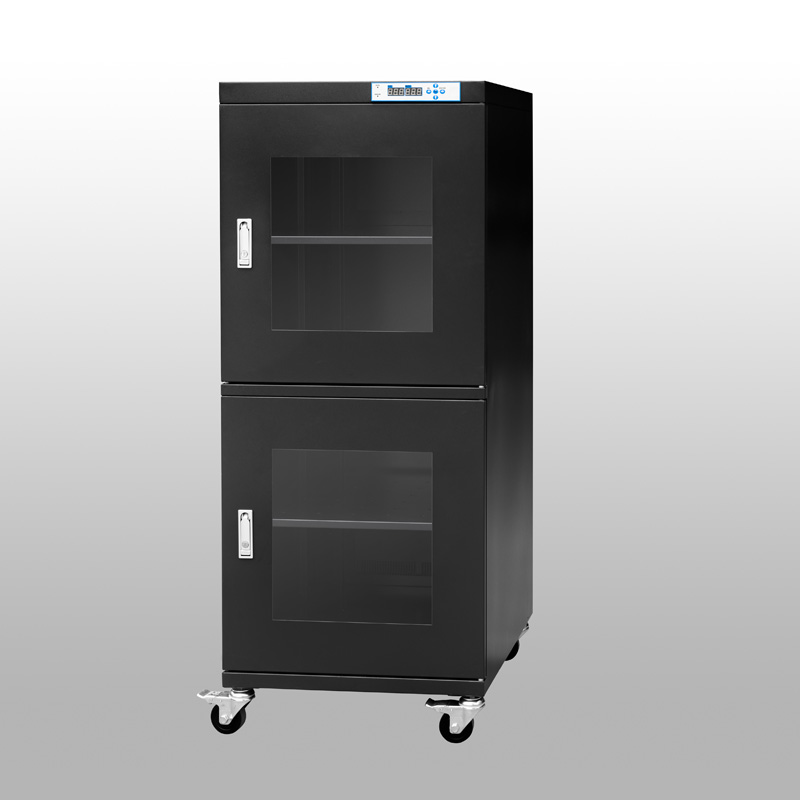

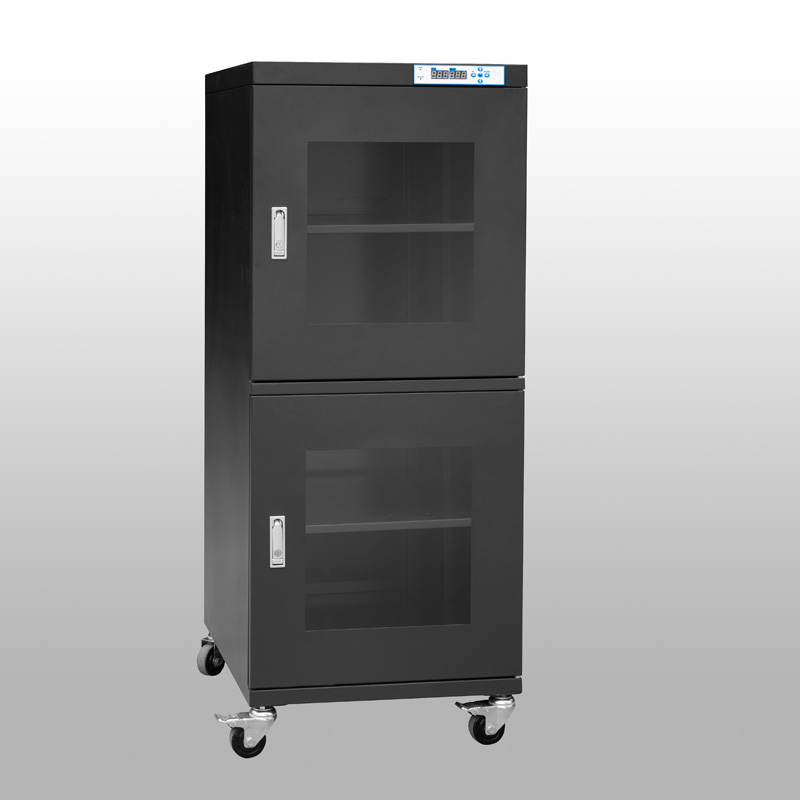

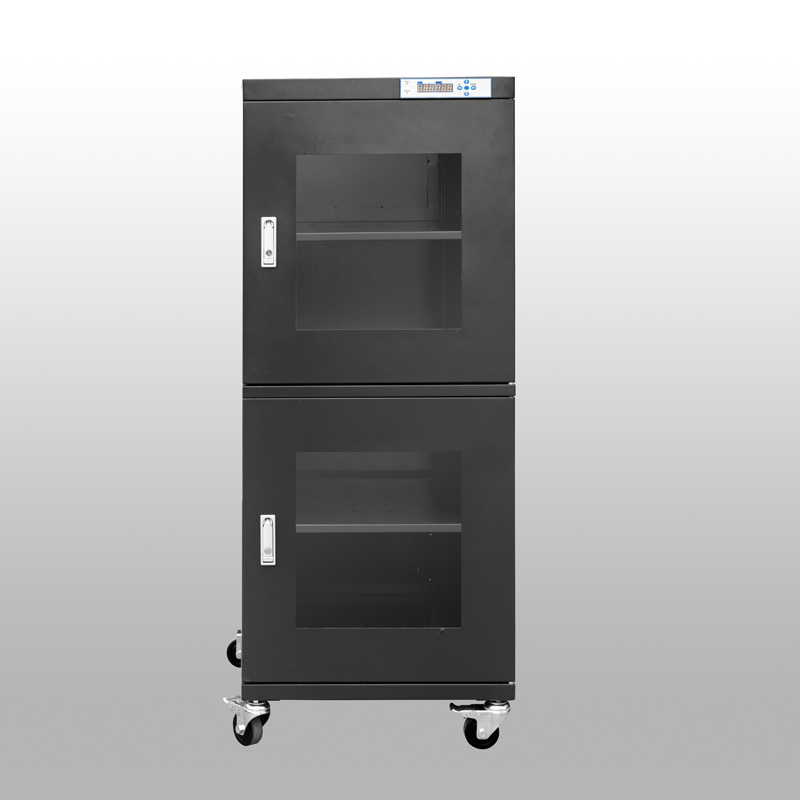

জলবায়ু Symor® অতি নিম্ন আর্দ্রতা শুকনো ক্যাবিনেটগুলি চীনে তৈরি, স্বয়ংক্রিয় আর্দ্রতা নিয়ন্ত্রণ সহ, এটি বজায় রাখতে পারে<5%RH ultra-low humidity environment, ultra low humidity dry cabinets are used to protect sensitive electronic components against moisture-related defects, ultra low humidity dry cabinet is a cost-effective option for SMD low humidity storage.
মডেল: TDU540F
ক্ষমতা: 540L
আর্দ্রতা:<5%RH Automatic
পুনরুদ্ধারের সময়: সর্বোচ্চ। দরজা খোলার 30 মিনিট পরে 30 সেকেন্ড তারপর বন্ধ। (পরিবেষ্টিত 25â 60% RH)
তাক: 3 পিসি
রঙ: গাঢ় নীল, ESD নিরাপদ
অভ্যন্তরীণ মাত্রা: W596*D682*H1298 MM
বাহ্যিক মাত্রা: W598*D710*H1465 MM
বর্ণনা
ক্লাইমেটেস্ট সিমোর® অতি নিম্ন আর্দ্রতা শুষ্ক ক্যাবিনেটগুলি MSL উপাদানগুলির জন্য একটি বায়ু-নিরোধক কম আর্দ্রতা সঞ্চয় করার পরিবেশ প্রদান করে, এটি অতি দ্রুত আর্দ্রতা পুনরুদ্ধারের গতি সহ সর্বশেষ dehumidifying সিস্টেম দ্বারা সজ্জিত, এই অতি নিম্ন আর্দ্রতা শুষ্ক ক্যাবিনেটগুলিতে নিরাপদে সংরক্ষণ করা MSL উপাদানগুলির একটি অসীম মেঝে রয়েছে জীবন, এটি পুনঃপ্রবাহ প্রক্রিয়া চলাকালীন পপকর্ন/মাইক্রো-ক্র্যাকিং সমস্যাগুলি সম্পূর্ণরূপে নিষ্পত্তি করে, অতি নিম্ন আর্দ্রতাযুক্ত শুষ্ক ক্যাবিনেটগুলি IPC/JEDEC J-STD 033 মান পূরণ করে।
স্পেসিফিকেশন
মোড # F সহ: ESD ফাংশন, গাঢ় নীল রঙ।
F ছাড়া মোড#: ESD ফাংশন নেই, সাদা রঙ বন্ধ
|
মডেল |
ক্ষমতা |
অভ্যন্তরীণ মাত্রা (W×D×H,mm) |
বাহ্যিক মাত্রা (W×D×H,mm) |
গড় শক্তি (W) |
মোট ওজন (কেজি) |
সর্বোচ্চ লোড/শেল্ফ (কেজি) |
|
TDU98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
|
TDU98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
|
TDU160 |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
|
TDU160F |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
|
TDU240 |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
|
TDU240F |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
|
TDU320 |
320L |
৮৯৮*৪২২*৮৪৮ |
900*450*1010 |
10 |
70 |
80 |
|
TDU320F |
320L |
৮৯৮*৪২২*৮৪৮ |
900*450*1010 |
10 |
70 |
80 |
|
TDU435 |
435L |
৮৯৮*৫৭২*৮৪৮ |
900*600*1010 |
10 |
82 |
80 |
|
TDU435F |
435L |
৮৯৮*৫৭২*৮৪৮ |
900*600*1010 |
10 |
82 |
80 |
|
TDU540 |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
|
TDU540F |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
|
TDU718 |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
|
TDU718F |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
|
TDU870 |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
|
TDU870F |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
|
TDU1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
|
TDU1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
|
TDU1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
|
TDU1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
বৈশিষ্ট্য
· সুইজারল্যান্ডের আসল আমদানি করা আর্দ্রতা এবং তাপমাত্রা সেন্সর গ্রহণ করে।
-এটি ব্যবহারে উচ্চ নির্ভুলতা নিশ্চিত করে, ক্লাইমেটেস্ট সিমোর® অতি কম আর্দ্রতা শুষ্ক ক্যাবিনেটের মেমরি ফাংশন আছে, পাওয়ার ব্যর্থতার পরে পুনরায় সেট করার দরকার নেই।
ইউএসএ ডুপন্ট ইএসডি পেইন্টিং সহ 1.2 মিমি বেধের গ্যালভানাইজড স্টিল দ্বারা তৈরি।
-রিইনফোর্সড স্ট্রাকচার ডিজাইন, চমৎকার লোড-ভারিং, 18টি পেইন্টিং প্রক্রিয়া সহ পৃষ্ঠের চিকিত্সা, স্ট্যাটিক প্রতিরোধের মান 10 পূরণ করে6 -108Ω, এছাড়াও শক্তিশালী জারা প্রতিরোধের সঙ্গে.
· ভাল পর্যবেক্ষণের জন্য 3.2 মিমি উচ্চ তীব্রতা টেম্পারড গ্লাস উইন্ডো।
- ফ্ল্যাট প্রেস দস্তা খাদ লক, নিখুঁত এয়ার টাইটনেস এবং অ্যান্টি-থেফ ফাংশন সহ, এই অতি কম আর্দ্রতা শুষ্ক ক্যাবিনেটের সিলিং কর্মক্ষমতা চমৎকার।
· মেমরি ফাংশন সহ, পাওয়ার ব্যর্থতার পরে পুনরায় সেট করার দরকার নেই।
-অতি কম আর্দ্রতা শুষ্ক ক্যাবিনেটগুলি স্বয়ংক্রিয়ভাবে পাওয়ার বন্ধ করার পরে শেষ সেটিং মানটি মনে রাখতে পারে, আবার সেট করার দরকার নেই।
· +15 বছর প্রক্ষিপ্ত জীবনকাল সহ শক্তিশালী শুষ্ক ইউনিট।
- অতি নিম্ন আর্দ্রতা শুষ্ক ক্যাবিনেটগুলি 4A আণবিক চালনী শুষ্ক ইউনিট গ্রহণ করে, সবচেয়ে উন্নত কৌশল, এটি স্বয়ংক্রিয়ভাবে পুনরুত্থিত হতে পারে, প্রতিস্থাপনের প্রয়োজন নেই।
· সর্বজনীন কাস্টর নীচে ইনস্টল করা, ESD নিরাপদ।
- রিইনফোর্সড পিইউ ক্যাস্টরগুলি অতি কম আর্দ্রতার শুষ্ক ক্যাবিনেটের নীচে ইনস্টল করা হয়েছে, সহজ সরানো এবং থামার জন্য ব্রেক সহ সামনের দুটি।
ক্লাইমেটেস্ট সিমোরের সংজ্ঞা® অতি কম আর্দ্রতা শুষ্ক ক্যাবিনেট, শুকনো স্টোরেজ ক্যাবিনেট?
ক্লাইমেটেস্ট সিমোর® অতি নিম্ন আর্দ্রতা শুষ্ক ক্যাবিনেট, যাকে ড্রাই স্টোরেজ ক্যাবিনেটও বলা হয়, ইলেকট্রনিক আর্দ্রতা নিয়ন্ত্রণ সহ একটি ঘের যা স্বয়ংক্রিয়ভাবে একটি স্থিতিশীল আপেক্ষিক আর্দ্রতা (RH) মান বজায় রাখে, অতি নিম্ন আর্দ্রতাযুক্ত শুষ্ক ক্যাবিনেটগুলি বিভিন্ন আকার এবং আকারে আসে, এটি একটি <5 বজায় রাখতে পারে %RH কম আর্দ্রতা অভ্যন্তরীণ পরিবেশ, সুনির্দিষ্ট RH নিয়ন্ত্রণ সহ, কিন্তু একটি ধ্রুবক শক্তির উৎস প্রয়োজন।
কিভাবে অতি নিম্ন আর্দ্রতা শুষ্ক ক্যাবিনেট SMT উৎপাদন প্রভাবিত করে?
আইসি, বিজিএ, পিসিবি-র মতো এমএসএল উপাদানগুলি আর্দ্রতার প্রতি খুব সংবেদনশীল, এই উপাদানগুলির স্টোরেজ পরিবেশের জন্য কঠোর প্রয়োজনীয়তা রয়েছে, বেসামরিক আর্দ্রতা-প্রমাণ শুকনো বাক্সগুলির বিপরীতে, অতি নিম্ন আর্দ্রতাযুক্ত শুষ্ক ক্যাবিনেটগুলি খুব কম আর্দ্রতার মান পৌঁছাতে পারে, dehumidifying এবং পুনরুদ্ধারের গতি অতি দ্রুত, পুরো ক্যাবিনেটগুলি ESD নিরাপদ।
রিফ্লো প্রক্রিয়া চলাকালীন, IC প্যাকেজগুলির মধ্যে আর্দ্রতা প্রবেশ করে, গরম করার কারণে আর্দ্রতার চাপ বেড়ে যায়, শোষিত আর্দ্রতা দ্রুত ভিতরে প্রসারিত হয়, এর ফলে অদৃশ্য ক্ষতি হয়, যেমন তারের ব্যর্থতা, পপকর্ন এবং মাইক্রো-ক্র্যাকিং, এমনকি পৃষ্ঠে ফাটল ধরে। ত্রুটিগুলি প্রাথমিক পর্যায়ে দেখা সহজ নয়, তবে, এই অদৃশ্য, সম্ভাব্য সমস্যাগুলি বাজারে প্রবেশ করে, তারপর ফ্যাকাল্টি পণ্যগুলি ফিরে আসে এবং অভিযোগগুলি অনুসরণ করে।
|
সাধারণ স্টোরেজ |
রিফ্লো প্রক্রিয়া |
||
|
|
|
|
|
|
পরিবেষ্টিত আর্দ্রতা প্যাকেজগুলির মধ্যে প্রবেশ করে। |
গরম করার সময়, জলের বাষ্পের চাপ বৃদ্ধি পায়, যা ডাই এবং রজনকে আলাদা করে। |
জলের বাষ্প গরম করার অধীনে প্রসারিত হতে থাকে, প্যাকেজগুলিকে উড়িয়ে দেয়। |
জলের বাষ্প প্যাকেজগুলিকে ভেঙে দেয়, যার ফলে মাইক্রো-ক্র্যাকিং হয়। |
অতি নিম্ন আর্দ্রতা শুষ্ক ক্যাবিনেট <5% RH বজায় রাখতে পারে, যা কার্যকরভাবে সমাবেশ প্রক্রিয়ার সময় অনুপযুক্ত সঞ্চয়স্থানের ফলে ব্যর্থতার ঝুঁকি দূর করে। IPC/JEDEC J-STD-033 স্ট্যান্ডার্ড নির্দিষ্ট করে'' হ্যান্ডলিং, প্যাকিং, শিপিং এবং আর্দ্রতার ব্যবহারের জন্য মানক /রিফ্লো সংবেদনশীল সারফেস মাউন্ট ডিভাইস।â, এটি আর্দ্রতা সংবেদনশীল উপাদানগুলির জন্য কম আর্দ্রতা স্টোরেজ প্রয়োজন।
আল্ট্রা কম আর্দ্রতা শুষ্ক ক্যাবিনেটের আবেদন
ইলেকট্রনিক/সেমিকন্ডাক্টর উত্পাদন শিল্পে অতি নিম্ন আর্দ্রতাযুক্ত শুষ্ক ক্যাবিনেটগুলি অবশ্যই থাকা আবশ্যক, এটি এর জন্য চমৎকার স্টোরেজ বিশেষজ্ঞ:
â» PCB সমাবেশ, IC চিপস, LED, SMD, SMT, টেপ এবং রিল, প্রিন্টেড ওয়্যারিং বোর্ড (PWB), পলিমাইড ফিল্ম, ফিডার।
â» ক্যাপাসিটার, সিরামিক যন্ত্রাংশ, সংযোগকারী, সুইচ, ওয়েল্ডিং বার।
â» MSL উপাদান যা আংশিকভাবে একত্রিত করা হয়েছে।
â» আর্দ্রতা-শোষণকারী উপকরণ, যেমন ইপোক্সি, রজন, আঠালো।
অধিকন্তু, ক্লিনরুমগুলির অত্যন্ত কঠোর স্বাস্থ্যবিধি প্রয়োজনীয়তা রয়েছে, মানক মডেলগুলি মেলে না, ক্লাইমেটেস্ট সিমোর® এছাড়াও স্টেইনলেস স্টিল (SS) শুকনো ক্যাবিনেট এবং স্টেইনলেস স্টিল (SS) নাইট্রোজেন ক্যাবিনেট সরবরাহ করে, উভয়ই গ্রাহকদের নির্দিষ্ট চাহিদা অনুযায়ী কাস্টমাইজ করা হয়।
<5% RH সিরিজ dehumidifying গতি:
দরজা 30 সেকেন্ড খুলুন এবং তারপর বন্ধ করুন, আর্দ্রতা 30 মিনিটের মধ্যে <5% RH এ পুনরুদ্ধার হবে, নীচের বক্ররেখা দেখুন: (পরিবেশ 25 ডিগ্রি সেলসিয়াস, আর্দ্রতা 60% RH)
ইলেকট্রনিক উপাদান সংরক্ষণের সাধারণ পদ্ধতি কি কি?
1. আর্দ্রতা বাধা ব্যাগ
â পদ্ধতি: আর্দ্রতা সংবেদনশীল উপাদানগুলি সিল করা আর্দ্রতা বাধা ব্যাগে প্যাক করা হয়, ভিতরে ডেসিক্যান্ট এবং আর্দ্রতা নির্দেশক কার্ড (HIC) সহ, ব্যবহারকারীরা গাড়ির বিন্দুগুলির রঙ পরিবর্তন পরীক্ষা করে সিল করা প্যাকেজে পরিবেষ্টিত আর্দ্রতা সনাক্ত করে।
âঅসুবিধা: আর্দ্রতা বাধা ব্যাগ + আর্দ্রতা নির্দেশক গাড়ি + ডেসিক্যান্ট + ম্যানুয়াল ওয়ার্ক = ভোগ্য সামগ্রী, ফুটো ঝুঁকি, উচ্চ খরচ।
2. নাইট্রোজেন ক্যাবিনেট
âপদ্ধতি: আর্দ্রতা সংবেদনশীল উপাদানগুলি নাইট্রোজেন পরিস্কার ক্যাবিনেটে বা সংকুচিত বাতাসে সংরক্ষণ করা হয় যাতে কম আর্দ্রতা সঞ্চয় করা যায়।
âঅসুবিধা: নাইট্রোজেন ফিলিং = ক্রমাগত N2 খরচ, উচ্চ সহ
3. ইলেকট্রনিক শুষ্ক ক্যাবিনেটের
â পদ্ধতি: আর্দ্রতা সংবেদনশীল উপাদানগুলি একটি ইলেকট্রনিক শুষ্ক ক্যাবিনেটে স্থাপন করা হয়, শুধু প্লাগ ইন করুন, মেশিনটি স্বয়ংক্রিয়ভাবে কাজ করবে এবং খুব কম আর্দ্রতায় পৌঁছাবে।
â সুবিধা: কোন ভোগ্য জিনিসপত্র নেই, কোন ম্যানুয়াল কাজ নেই, নাইট্রোজেন খরচ নেই, পরিবেশগত, শুধুমাত্র সামান্য বিদ্যুৎ প্রয়োজন।
আমরা নিম্নোক্ত শিল্পে অতি নিম্ন আর্দ্রতা শুষ্ক ক্যাবিনেটের সমাধান প্রদান করি:
ইলেকট্রনিক উত্পাদন
সেমিকন্ডাক্টর
ফার্মাসিউটিক্যাল
ল্যাবরেটরি
বিমান চলাচল
সামরিক
অতি কম আর্দ্রতা শুকনো ক্যাবিনেটের সুবিধা
অতি নিম্ন আর্দ্রতা শুষ্ক ক্যাবিনেট সম্পর্কে আরও বিশদ বিবরণের জন্য, দয়া করে আমাদের ওয়েবসাইট www.climatestsymor.com দেখুন বা sales@climatestsymor.com-এ সরাসরি ইমেল পাঠান, আমরা আপনাকে দ্রুততম সময়ে ফিরে পাব, সম্ভাব্য সহযোগিতার জন্য স্বাগতম।
